HYDRAULIC PUMP CESSNA TYP 200100 LBE [01G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

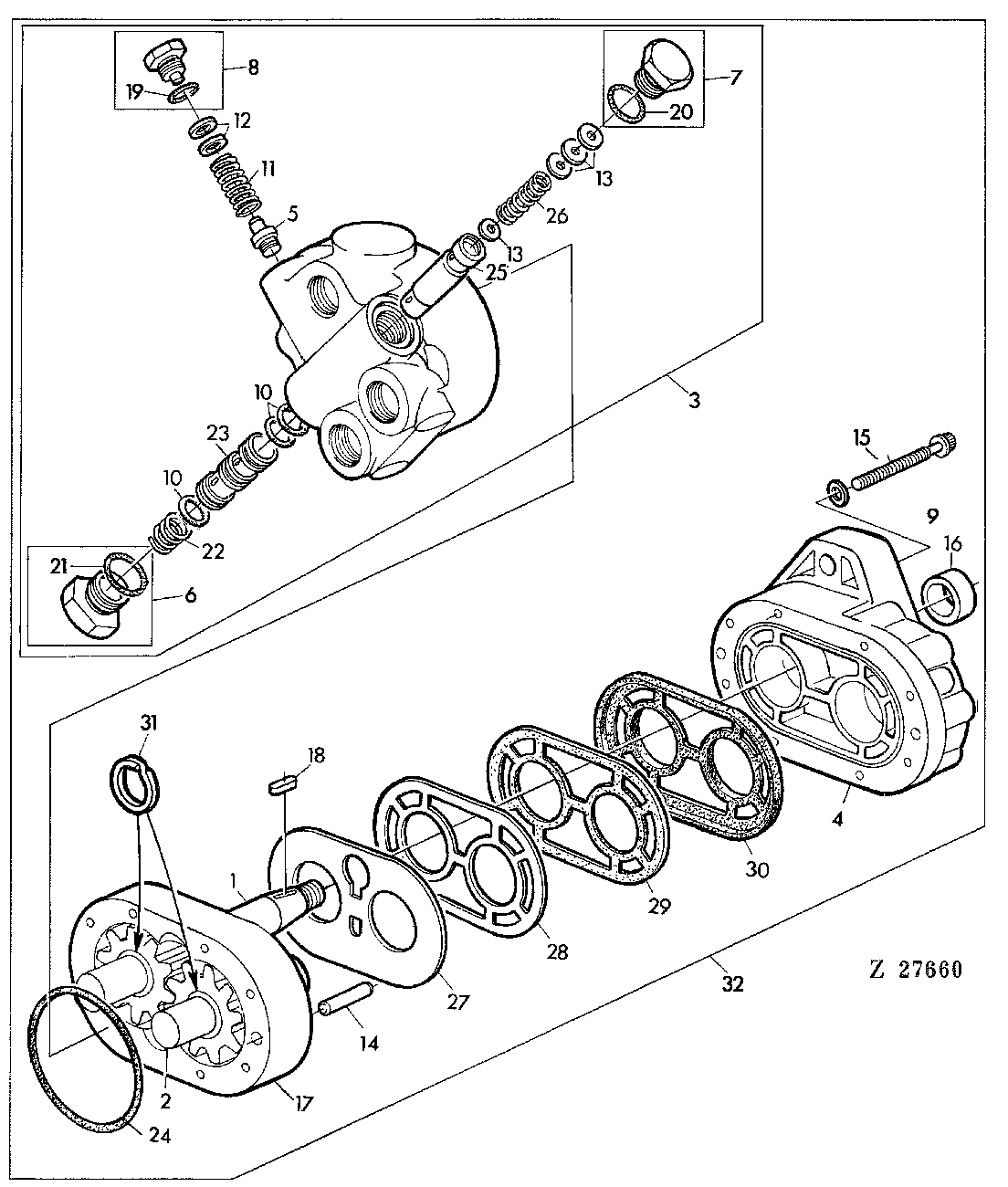

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(ORD AZ21283)
2	-	1	Part 2	(ORD AZ21283)
3	AZ19695	1	FLOW DIVIDER	ASSY, INCL KEYS 5-8,10-13,19-23,25,26
4	AZ19696	1	HOUSING	-
5	AZ19698	1	POPPET	-
6	AH19265	1	FITTING	INCL KEY 21
7	AE35771	1	DRAIN PLUG	INCL KEY 20 (SUB FOR AH19266)
8	AN122335	1	FITTING	(SUB FOR AH20807)
9	H30972	4	BOLT	-
10	H30843	1	O-Ring	-
11	H31256	1	SPRING	(SUB FOR H60817)
12	H31257	1	SHIM	TK = 0,25 MM (.010")
12	T18628	1	WASHER	TK = 1,65 MM (.065")
13	H63358	1	ORIFICE	-
14	H80815	2	PIN	-
15	Z31037	4	SCREW	-
16	Z31038	1	SEAL	-
17	Z31040	1	HOUSING	-
18	N34986	1	Shaft Key	-
19	P46051	1	O-Ring	-
20	U40745	1	O-Ring	(SUB FOR R375R)
21	N130510	1	O-Ring	(SUB FOR 32240A)
22	T19972	1	SPRING	(SUB FOR Z32435)
23	-	1	Part 24	(ORD AZ21284)
24	-	1	Part 25	(ORD AZ19697)
25	-	1	Part 26	(ORD AZ21284)
26	E46836	1	SPRING	-
27	-	1	Part 28	(ORD AZ19697)
28	-	1	Part 29	(ORD AZ19697)
29	-	1	Part 30	(ORD AZ19697)
30	-	1	Part 31	(ORD AZ19697)
31	T12960	4	SNAP RING	(SUB FOR Z33137)
32	AZ19692	1	HYDRAULIC PUMP	(SUB FOR AH62124)
..	AZ19697	1	GASKET KIT	KIT, INCL KEYS 16,19-21,24,27-30
..	AZ21283	1	GEAR	KIT, INCL KEYS 1,2
..	AZ21284	1	PLUNGER	KIT, INCL KEYS 10,23,25
