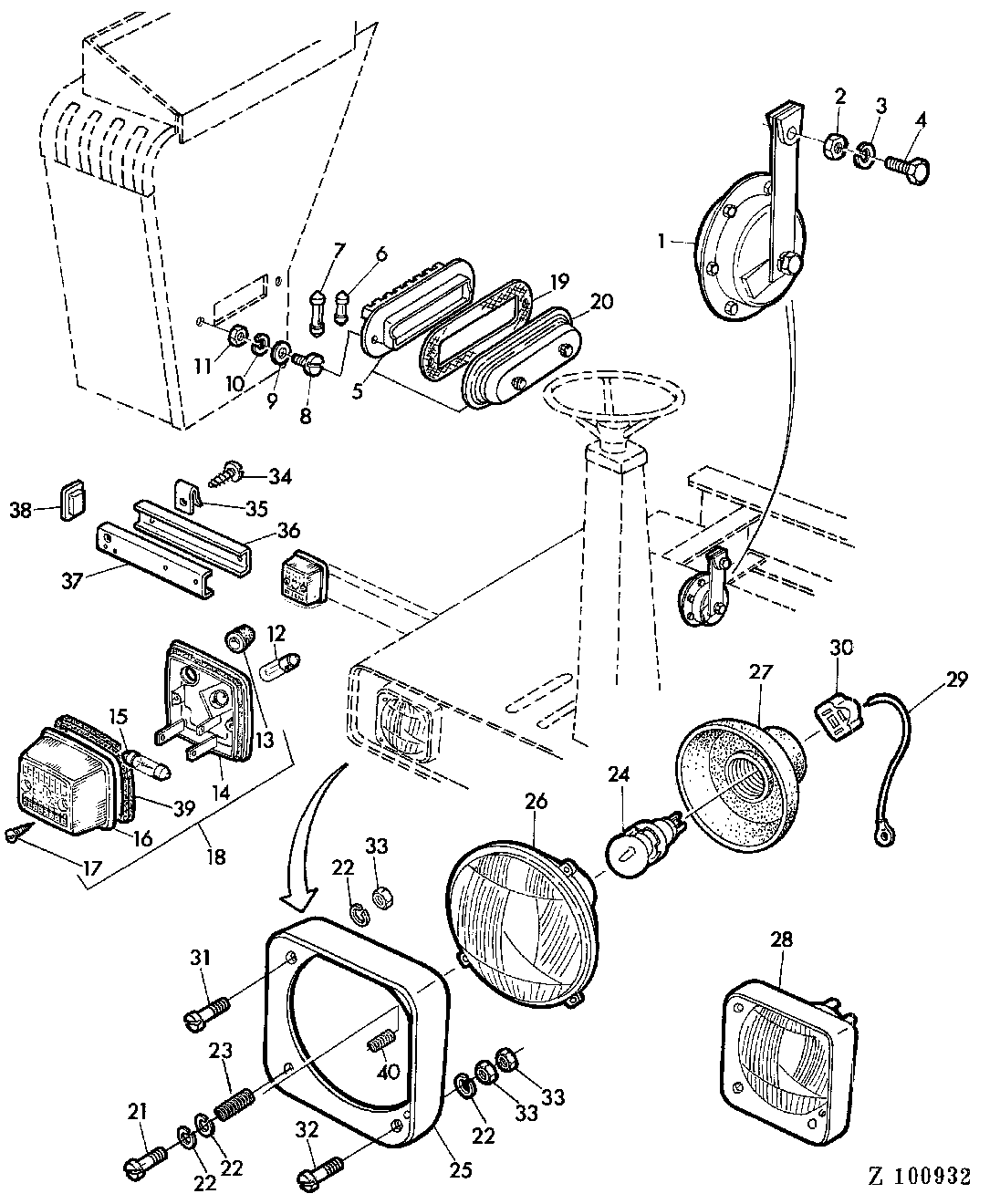

FUSE BOX,HORN,HEADLIGHTS,CLEARANCE LIGHTS [01E09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ38323	1	HORN	(SUB FOR AZ12135)
2	14M7029	1	Nut	M8
3	12M7008	1	LOCK WASHER	8 MM
4	19M7139	1	Cap Screw	M8 X 20
5	AZ23046	1	FUSE BOX	ASSY, INCL KEYS 19,20
6	AZ23593	1	FUSE	25A
7	99M7048	1	FUSE	8A
8	21M7135	2	SCREW	M4 X 25
9	24M7117	2	Washer	4,3 MM
10	12M7031	2	Lock Washer	4 MM
11	14M7139	2	Nut	M4
12	57M7014	2	Bulb	12V 21W
13	L31774	2	GROMMET	-
14	-	2	Part 14	NSEP
15	57M6274	2	Bulb	12V 5W
16	AL27013	2	LENS	-
17	37M7034	4	SCREW	4,2 X 32 MM
18	AL25644	2	TURN SIGNAL LAMP	INCL KEYS 13,14,16,17,39
19	Z35998	1	GASKET	-
20	AZ24774	1	COVER	-
21	21M7173	6	Screw	M5 X 25
22	12M7011	1	LOCK WASHER	5 MM
23	CE12985	4	COMPRESSION SPRING	-
24	57M6844	2	BULB	12V 40/45W
24	57M7016	2	BULB	12V 40/45W (GELB, YELLOW, JAUNE, AMARILLO, GIALLA, GUL)
25	Z38790	2	BEZEL	-
26	DE12298	2	LENS	-
26	DE13583	2	HEADLIGHT	(A)
27	CE15294	2	DUST SHIELD	(SUB FOR CA12986)
28	AZ28090	2	HEADLIGHT	ASSY, INCL KEYS 21,23,25,26
28	AZ28089	2	HEADLIGHT	(A) ASSY, INCL KEYS 21,23,25,26
29	AZ23576	2	CABLE	-
30	AZ28085	2	SWITCH	-
31	21M7143	2	Screw	M5 X 30
32	21M7124	2	Screw	M5 X 35
33	14M7028	6	Nut	M5
34	37M7009	1	SCREW	5,5 X 19 MM
35	Z20443	2	NUT	-
36	Z33702	1	CHANNEL	-
37	AZ22692	1	CHANNEL	-
38	Z34505	1	PLUG	-
39	Z40994	2	Gasket	-
40	CE15295	2	SPRING	-

FUSE BOX,HORN,HEADLIGHTS,CLEARANCE LIGHTS [01E09]
