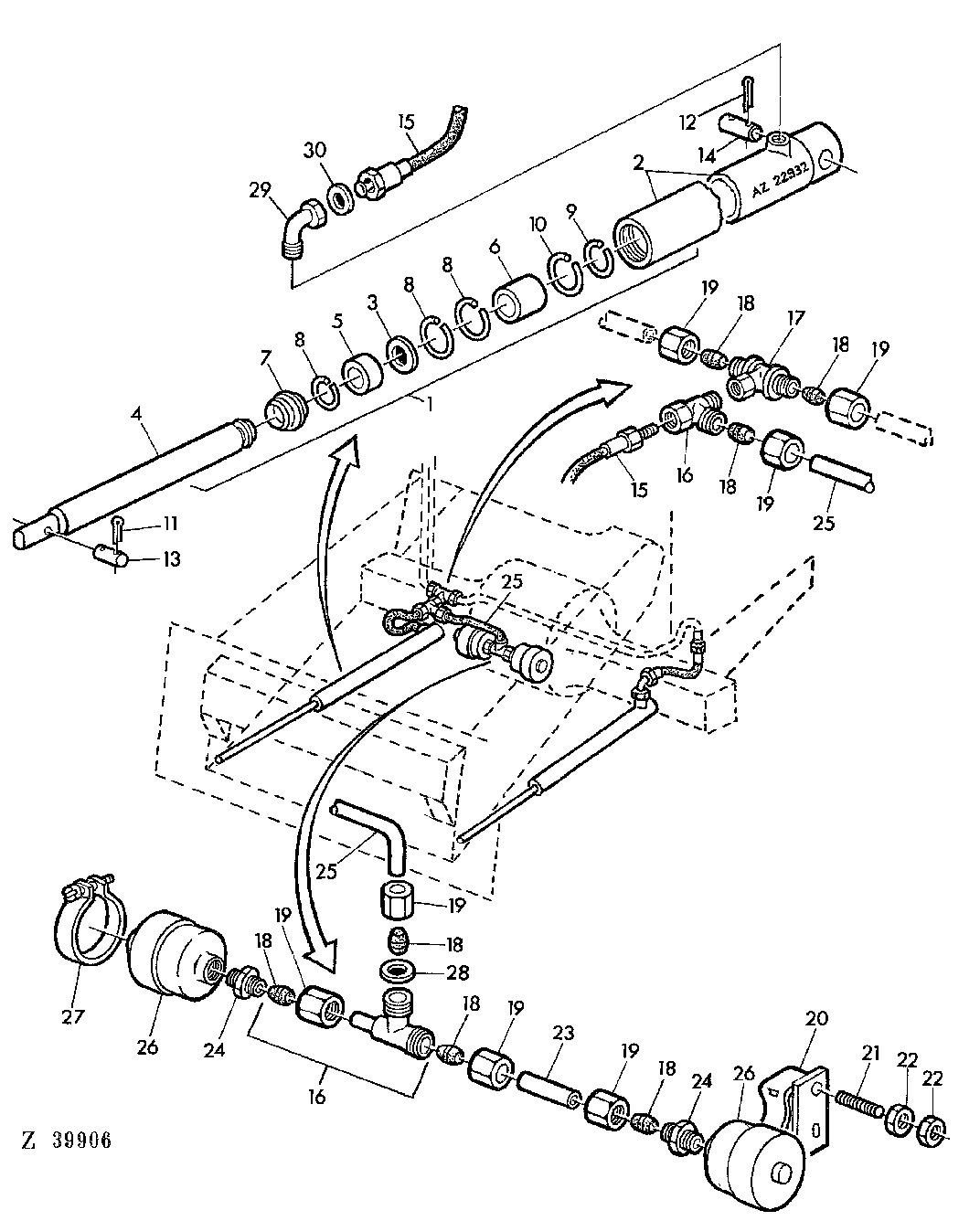

CUTTING PLATFORM LIFT CYLINDER AND LINES [01I08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ22932	2	HYDRAULIC CYLINDER	(ORD AZ37513)
2	-	1	Part 2	(ORD AZ37513)
3	-	1	Part 3	(ORD AZ37842)
4	-	1	Part 4	(ORD AZ37513)
5	Z34002	1	BUSHING	-
6	Z34003	1	BUSHING	-
7	-	1	Part 7	(ORD AZ37842)
8	-	3	Part 8	(ORD AZ37842)
9	-	1	Part 9	(ORD AZ37842)
10	-	1	Part 10	(ORD AZ37842)
11	11M7028	2	Cotter Pin	5X35MM
12	11M7038	2	Cotter Pin	6X45MM
13	44M7035	1	PIN FASTENER	18X105X92MM
14	44M7006	1	PIN FASTENER	30X125X108MM
15	AZ15362	2	HYDRAULIC HOSE	-
16	AZ22845	2	FITTING	-
17	AZ25484	1	TEE FITTING	-
18	Z32994	1	Tapered Sleeve	-
19	Z32971	1	TUBE NUT	-
20	AZ22876	2	HOLDER	-
21	Z24590	4	STUD	-
22	14H809	8	Nut	1/2"
23	AZ22846	1	OIL LINE	-
24	Z33997	2	HYD. QUICK-CONNECT COUPLER	-
25	AZ27485	1	OIL LINE	-
26	AZ31742	1	HYDRAULIC ACCUMULATOR	(20BAR)
26	AZ22843	1	HYDRAULIC ACCUMULATOR	(35BAR)
27	Z34000	2	CLAMP	-
28	Z34005	1	WASHER	-
29	Z28060	2	ELBOW FITTING	-
30	51M4240	2	Sealing Ring	-
..	AZ37842	1	GASKET KIT	KIT INCL.KEYS 3,7-10 (FOR AZ22932)

CUTTING PLATFORM LIFT CYLINDER AND LINES [01I08]
