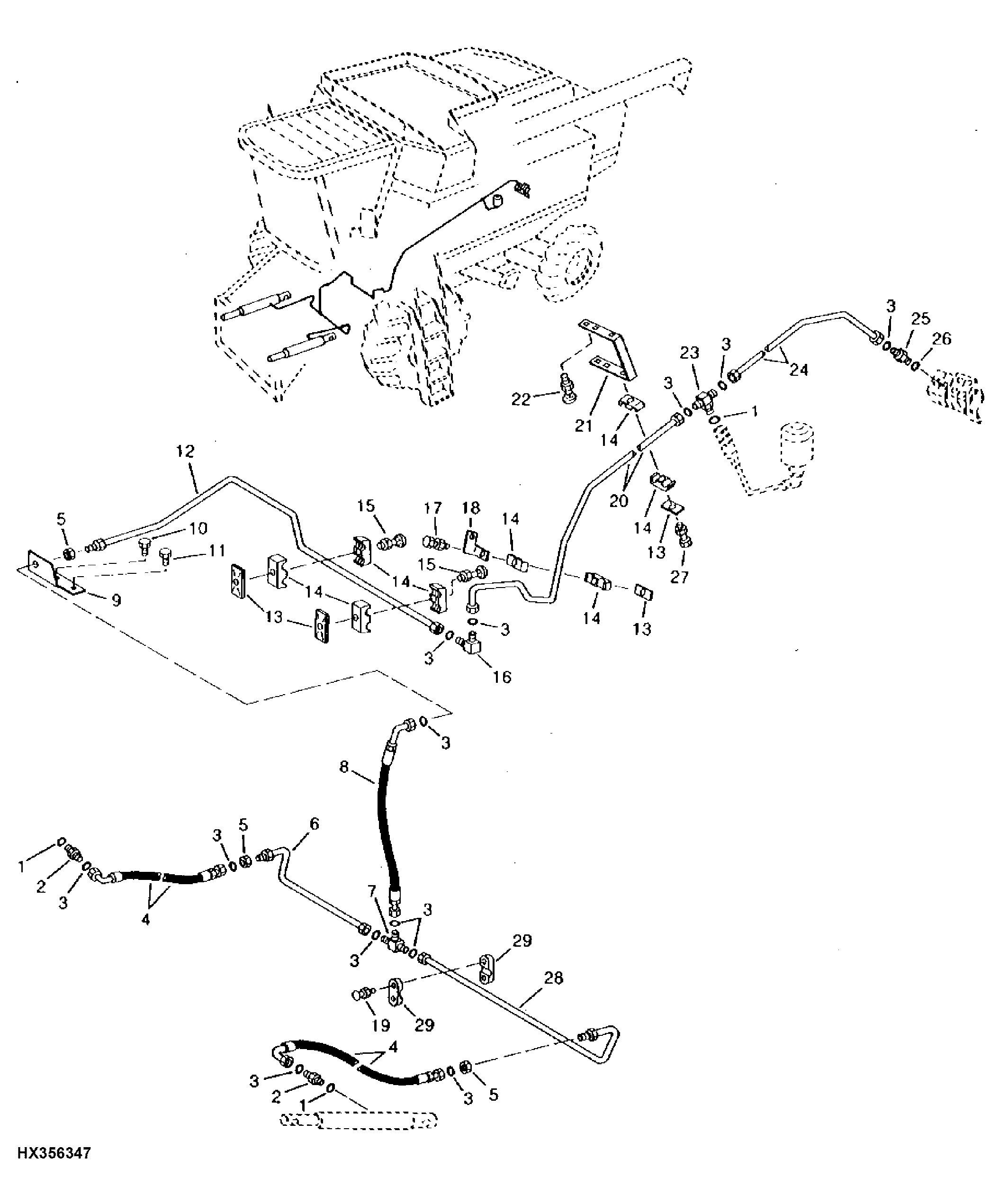

HEADER LIFT HYDRAULIC LINES AND HOSES (SIDEHILL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	3	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
2	38H1161	2	Adapter Fitting	-
3	T77857	10	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
4	AH137618	2	Hydraulic Hose	13/16" X 400 mm (15-3/4") X 13/16"
5	T78716	3	Nut	20.625 mm (13/16")
6	AH138725	1	Oil Line	-
7	38H1206	1	Tee Fitting	-
8	AH136277	1	Hydraulic Hose	13/16" X 450 mm (17-3/4") X 13/16"
9	H141839	1	Bracket	-
10	19M7865	1	Screw	M8 X 16
11	19M7866	1	Screw	M8 X 20
12	AH137691	1	Oil Line	-
13	H121168	4	Plate	-
14	H108291	8	Clamp	-
15	03M7262	2	Bolt	M6 X 50
15	14M7303	2	Flange Nut	M6
16	38H1378	1	Elbow Fitting	-
17	19M8317	1	Screw	M8 X 40
17	14M7298	1	Flange Nut	M8
18	H135974	1	Bracket	-
19	03M7189	1	Bolt	M8 X 45
19	14M7298	1	Flange Nut	M8
20	AH131576	1	Oil Line	-
21	H131115	1	Bracket	-
22	03M7184	1	Bolt	M8 X 20
22	14M7396	1	Lock Nut	M8
23	38H1017	1	Tee Fitting	-
24	AH128753	1	Oil Line	-
25	38H1173	1	Adapter Fitting	-
26	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
27	19M8318	1	Screw	M8 X 45
27	14M7298	1	Flange Nut	M8
28	AH138724	1	Oil Line	-
29	H117937	2	Clamp	-

HEADER LIFT HYDRAULIC LINES AND HOSES (SIDEHILL)

Нет текстового описания
