FEEDER HOUSE FRAME, TILT BEAM AND CLOSURE PLATES - CONTOUR MASTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	7	Lock Nut	M10
1	19M7785	7	Screw	M10 X 25
2	19M7785	2	Screw	M10 X 25
3	19M7788	2	Screw	M12 X 25
4	19M7818	1	Screw	(A) M12 X 80
5	H151607	4	Sign	"CAUTION" HEADER TILT
6	H149518	1	Strap	-
7	H149517	1	Bushing	-
8	19M7921	1	Cap Screw	M20 X 150
9	E81185	3	Washer	(A)
10	28H2618	1	Bushing	(A) 0.546" X 0.840" X 2-1/8"
11	24M7240	1	Washer	(A) 13 X 25 X 3 mm
12	H159975	2	Block Clamp	-
13	AH143361	1	Shield	LH
14	AH143362	1	Shield	RH
15	H142869	1	Weather Enclosure	-
17	124424	2	Compression Spring	-
18	H130040	2	Pin Fastener	-
19	H149523	2	Bolt	-
20	19M7844	4	Screw	(A) M16 X 45, (USE LOCTITE)
21	19M7792	4	Screw	(A) M16 X 30, (USE LOCTITE)
22	AH145281	1	Frame	-
23	14M7300	1	Flange Nut	M20
24	H142870	1	Bushing	-
25	19M7790	4	Screw	M12 X 35
26	19M7820	2	Screw	M12 X 100, (USE WITH AH162724)
26	19M7815	2	Screw	M12 X 60, (USE WITH AH220095 OR AH234106)
27	14M7299	2	Flange Nut	M12, (USE WITH AH162724)
28	28H3395	2	Bushing	0.546" X 0.840" X 1-1/4"
16A	AH162724	1	Frame	(SUB AH220095) (INCLUDES PARTS MARKED (A))
16B	AH234106	1	Frame	(SUB FOR AH220095 OR AH231550)

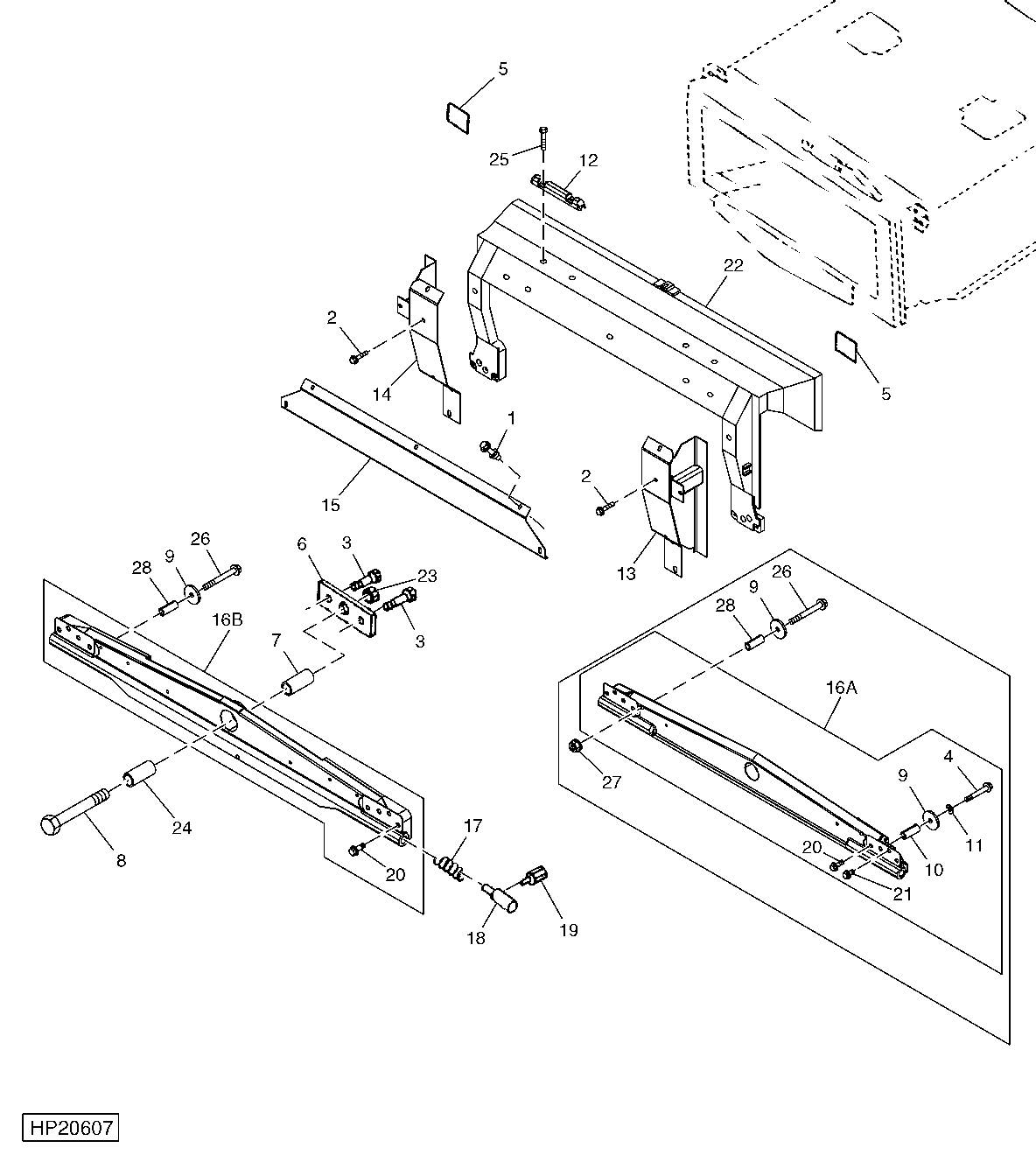

FEEDER HOUSE FRAME, TILT BEAM AND CLOSURE PLATES - CONTOUR MASTER
