Открытый узел

Side Shields, Waste Handler (WH)

Side Shields, Waste Handler (WH)

Side Shields, Waste Handler (WH)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

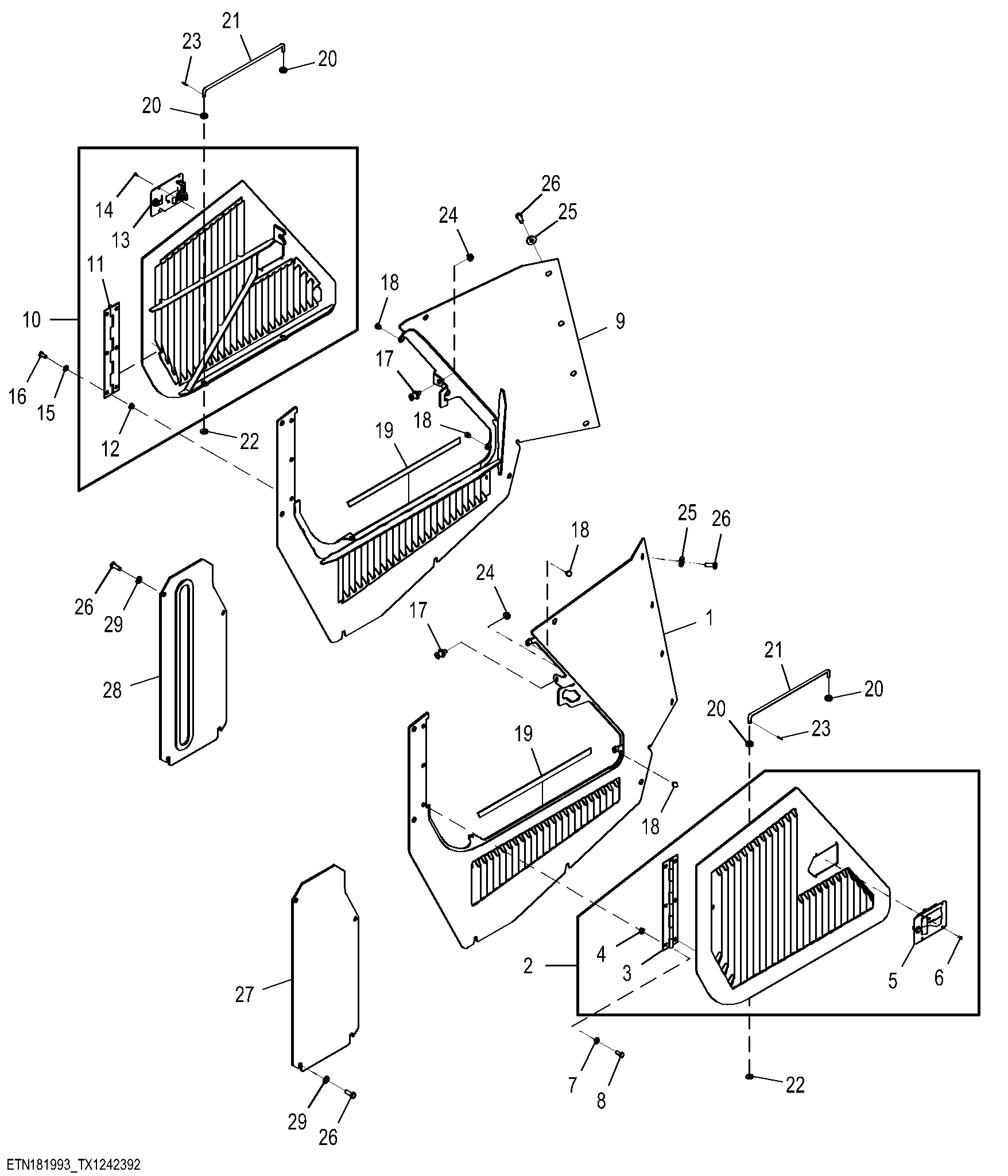

Side Shields, Waste Handler (WH)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT481996	1	Shield	Side Shield Left
2	AT481997	1	Door	Engine Side Shield Left
3	AT304729	1	Hinge	-
4	14M7285	3	Nut	M10
5	AT225885	1	Latch	-
6	H85233	4	Rivet	-
7	24M7239	3	Washer	10.700 X 21 X 2.500 mm
8	19M7938	3	Cap Screw	M10 X 20
9	AT481998	1	Shield	Side Shield Right
10	AT481999	1	Door	Engine Side Shield Right
11	AT304729	1	Hinge	-
12	14M7285	3	Nut	M10
13	AT225885	1	Latch	-
14	H85233	4	Rivet	-
15	24M7239	3	Washer	10.700 X 21 X 2.500 mm
16	19M7938	3	Cap Screw	M10 X 20
17	AR91896	2	Striker	-
18	T175361	4	Grommet	-
19	T356469	2	Seal	-
20	T162238	4	Grommet	-
21	T154087	2	Pin Fastener	-
22	24H1307	2	Washer	13/32" X 1" X 1/16"
23	11M7080	2	Cotter Pin	2.500 X 16 mm
24	14H1059	2	Nut	7/16"
25	24M7226	20	Washer	13 X 35 X 5 mm
26	19M8011	28	Cap Screw	M12 X 30
27	AT482604	1	Cover	Engine Side Shield Left
28	AT482605	1	Cover	Engine Side Shield Right
29	24M7240	8	Washer	13 X 25 X 3 mm
