Открытый узел

Rear Storage, Waste Handler (WH)

Rear Storage, Waste Handler (WH)

Rear Storage, Waste Handler (WH)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

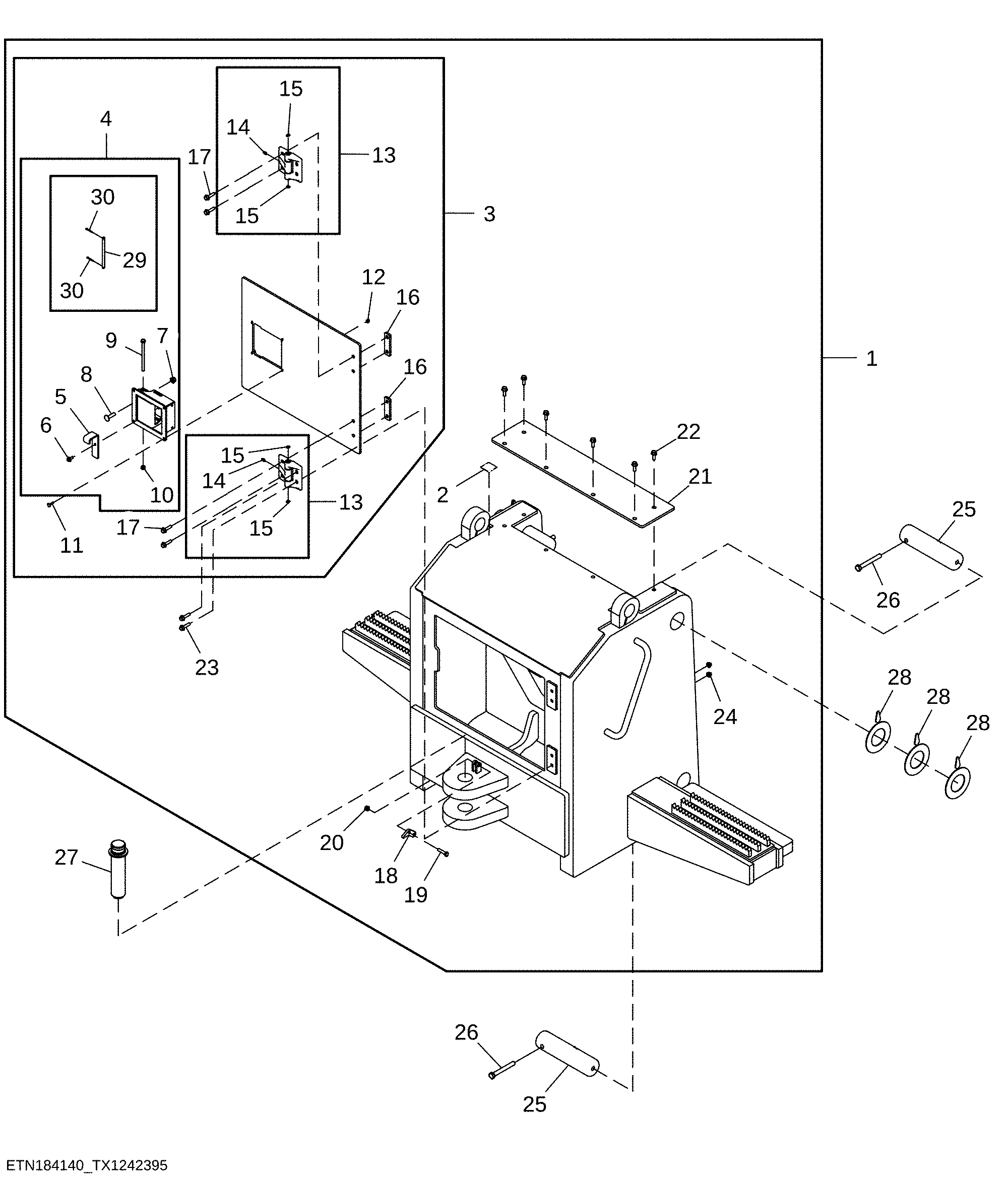

Rear Storage, Waste Handler (WH)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT483337	1	Storage Compartment	-
2	T267263	2	Label	Lifting
3	AT483338	1	Door	-
4	AT444842	1	Latch	RH, ORDER AT512353
4	AT512353	1	Latch	RH
5	T353010	1	Plate	-
6	19M7865	1	Screw	M8 X 16
7	14M7299	1	Flange Nut	M12
8	03M7201	1	Bolt	M12 X 45
9	19M8990	1	Cap Screw	M10 X 150
10	HXE118760	1	Lock Nut	-
11	03M7476	4	Bolt	M6 X 25
12	14M7303	4	Flange Nut	M6
13	AT418110	2	Hinge	Charcoal
13	AT418112	2	Hinge Kit	Unpainted, Unassembled
14	JD7797	1	Lubrication Fitting	-
15	40M7202	2	Snap Ring	-
16	AT420389	2	Clamp	-
17	19M7804	4	Screw	M10 X 40
18	T152122	1	Retainer	-
19	19M7572	1	Cap Screw	M10 X 45
20	14M7517	1	Lock Nut	M10
21	T400235	1	Plate	-
22	19M7786	6	Screw	M10 X 30
23	19M7804	4	Screw	M10 X 40
24	14M7296	4	Flange Nut	M10
25	T352136	4	Pin Fastener	-
26	19M8351	4	Cap Screw	M16 X 125
27	AT422430	1	Quick Lock Pin	-
28	T230543	6	Shim	TK = 3 mm (0.12 in)
29	T353024	1	Pin	USE WITH AT444842
30	11M7021	2	Cotter Pin	4 X 25 mm, USE WITH AT444842
