Открытый узел

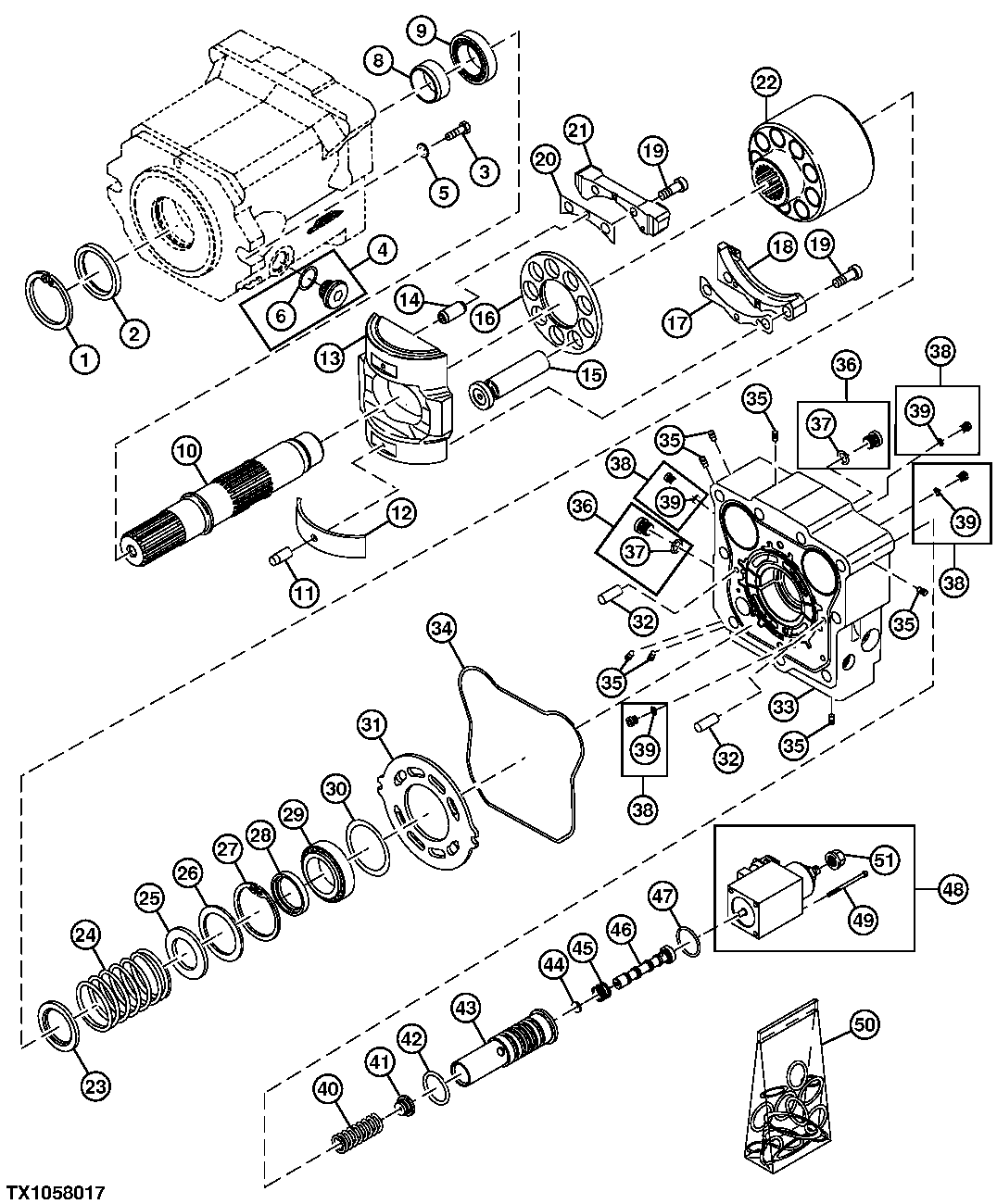

Hydrostatic Drive Motor Components ( - 011263)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT276762	1	Snap Ring	-
2	AT276186	1	Seal	-
3	19M8002	2	Cap Screw	M20 X 55, SUB FOR 19M7597
4	LW10113677	1	Fitting Plug	-
5	LW10317790	2	Washer	SUB FOR 24M7349
6	LW10029612	1	O-Ring	-
8	LW10295254	1	Bearing Race	-
9	LW746244701	1	Tapered Roller Bearing	-
10	LW10295259	1	Shaft	-
11	AT265201	2	Pin Fastener	-
12	LW10295261	2	Bearing	-
13	LW10295263	1	Swash Plate	-
14	AT265204	4	Bushing	-
15	LW10295268	9	Piston	-
16	LW10295307	1	Plate	-
17	LW10295310	1	Shim	NLA, 0.10 mm
17	LW10295308	1	Shim	NLA, 0.05 mm
17	LW10295309	1	Shim	NLA, 0.075 mm
18	LW10295312	1	Plate	NLA
19	AT265211	4	Socket Head Screw	-
20	LW10295314	1	Shim	NLA, 0.05 mm
20	LW10295316	1	Shim	NLA, 0.075 mm
20	LW10295317	1	Shim	NLA, 0.10 mm
21	LW10295319	1	Plate	NLA
22	LW10295321	1	Cylinder Block	-
23	LW10295322	1	Washer	-
24	LW10295325	1	Compression Spring	-
25	LW10295326	1	Washer	-
26	LW10296284	1	Shim	52 mm X 65 mm X 0.1 mm
26	LW10296285	1	Shim	52 mm X 65 mm X 0.3 mm
26	LW10296286	1	Shim	52 mm X 65 mm X 0.5 mm
26	LW10296287	1	Shim	52 mm X 65 mm X 1.00 mm
27	LW4281008	1	Snap Ring	-
28	LW10296288	1	Washer	-
29	LW10296289	1	Tapered Roller Bearing	-
30	LW10296290	1	Shim	63 mm X 76 mm X 1.00 mm
30	LW10296291	1	Shim	63 mm X 76 mm X 1.05 mm
30	LW10296292	1	Shim	63 mm X 76 mm X 1.10 mm
30	LW10296293	1	Shim	63 mm X 76 mm X 1.15 mm
30	LW10296294	1	Shim	63 mm X 76 mm X 1.20 mm
30	LW10296295	1	Shim	63 mm X 76 mm X 1.25 mm
30	LW10296297	1	Shim	63 mm X 76 mm X 1.50 mm
30	LW10296298	1	Shim	63 mm X 76 mm X 1.75 mm
31	LW10296300	1	Plate	-
32	AT265063	2	Pin Fastener	-
33	LW11002244	1	Housing	SUB FOR LW10296334 AND LW10296369
34	LW10296307	1	O-Ring	-
35	LW10289298	7	Fitting Plug	-
36	AT265094	2	Drain Plug	-
37	AT265095	1	O-Ring	-
38	LW10028551	4	Fitting Plug	-
39	LW10007791	1	O-Ring	-
40	LW10289336	1	Spring	SUB FOR LW10296375
41	LW10296376	1	Round Retainer	-
42	LW10039301	1	O-Ring	-
43	LW10296378	1	Bushing	-
44	LW518601608	1	Round Retainer	-
45	-	1	Part 58	LW10296384 NLA
46	LW10289364	1	Jet	SUB FOR LW10296381
47	AT274541	1	O-Ring	-
48	LW10291224	1	Solenoid	-
49	AT274196	4	Socket Head Screw	-
50	LW10296385	1	Seal Kit	-
51	LW7411382	1	Nut	This Application, SUB FOR AT218834

Hydrostatic Drive Motor Components ( - 011263)

Нет текстового описания
