Открытый узел

Cab Grille Guards ( - 010225)

Cab Grille Guards ( - 010225)

Cab Grille Guards ( - 010225)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

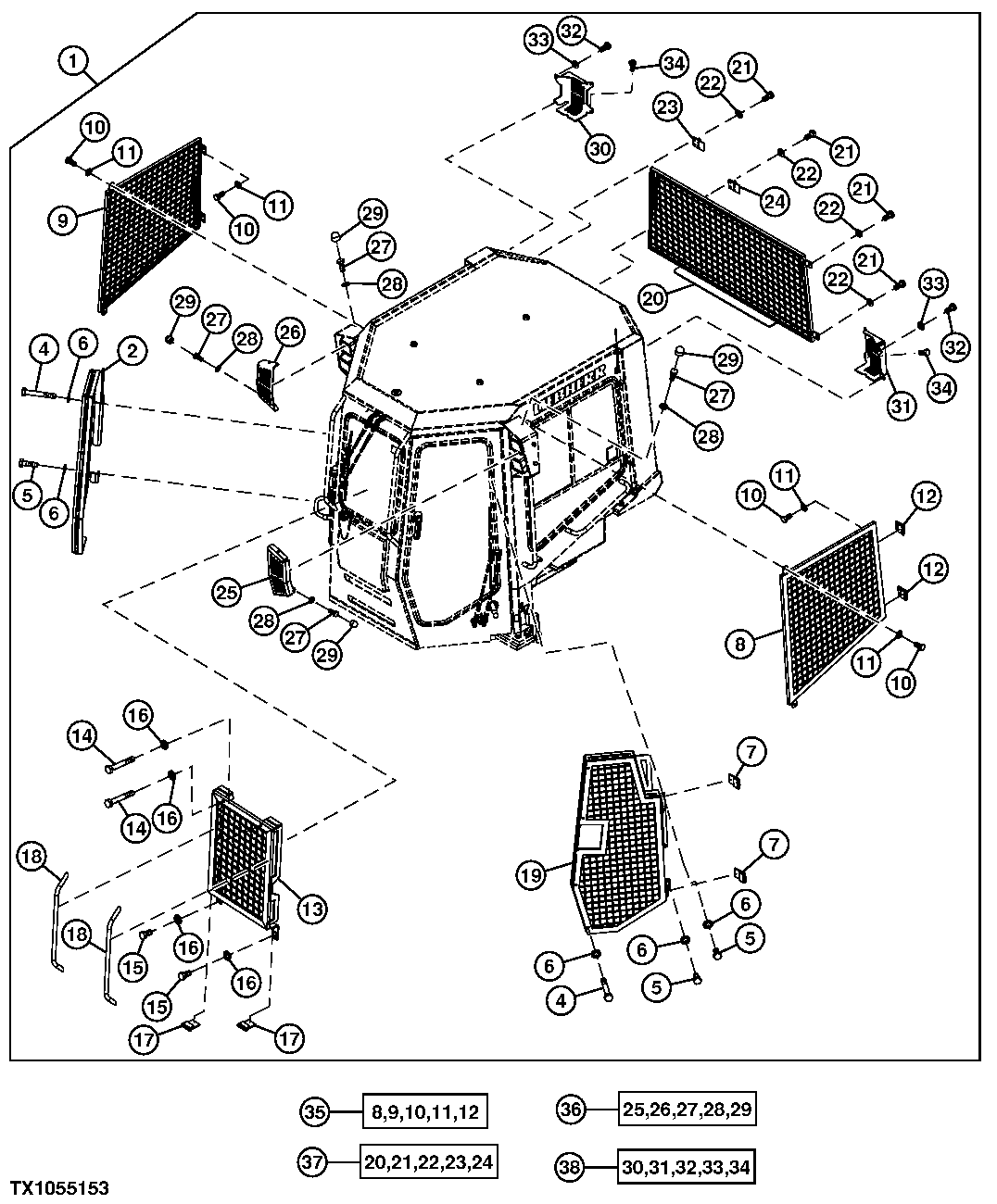

Cab Grille Guards ( - 010225)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT356585	1	Field Installation Kit	WHOLE GOODS
2	LW9407124	1	Screen Shield	-
4	19M7332	8	Cap Screw	M12 X 85, SUB FOR LW4600138
5	19M7268	8	Cap Screw	M12 X 25
6	24M7623	16	Washer	13 X 24 X 2.500 mm, SUB FOR LW10289804
7	LW9406621	2	Hinge	-
8	LW9406452	1	Screen Shield	-
9	LW9406453	1	Screen Shield	-
10	19M7872	12	Cap Screw	M12 X 25
11	LW10289804	12	Washer	-
12	LW9406516	1	Hinge	-
13	LW9406611	1	Screen Shield	-
14	19M7332	1	Cap Screw	M12 X 85, SUB FOR LW4600138
15	19M7872	1	Cap Screw	M12 X 25
16	LW10289804	1	Washer	-
17	LW9406621	1	Hinge	-
18	-	1	Part 17	LW9410605 NLA
19	LW9407070	1	Screen Shield	-
20	LW9406539	1	Screen Shield	-
21	19M7268	6	Cap Screw	M12 X 25
22	LW10289804	6	Washer	-
23	LW9406545	1	Hinge	-
24	LW9406546	1	Hinge	-
25	LW9406666	1	Guard	-
26	LW9406672	1	Guard	-
27	LW9406546	4	Hinge	-
28	24M7466	4	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795
29	AT325430	4	Cap	-
30	LW9407171	1	Guard	-
31	LW9407172	1	Guard	-
32	19M7166	4	Cap Screw	M10 X 20
33	24M7466	4	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795
34	19M7163	4	Cap Screw	M8 X 25
35	AT356586	1	Field Installation Kit	WHOLE GOODS
36	AT356587	1	Field Installation Kit	WHOLE GOODS
37	AT347952	1	Field Installation Kit	WHOLE GOODS
38	AT356588	1	Field Installation Kit	WHOLE GOODS
