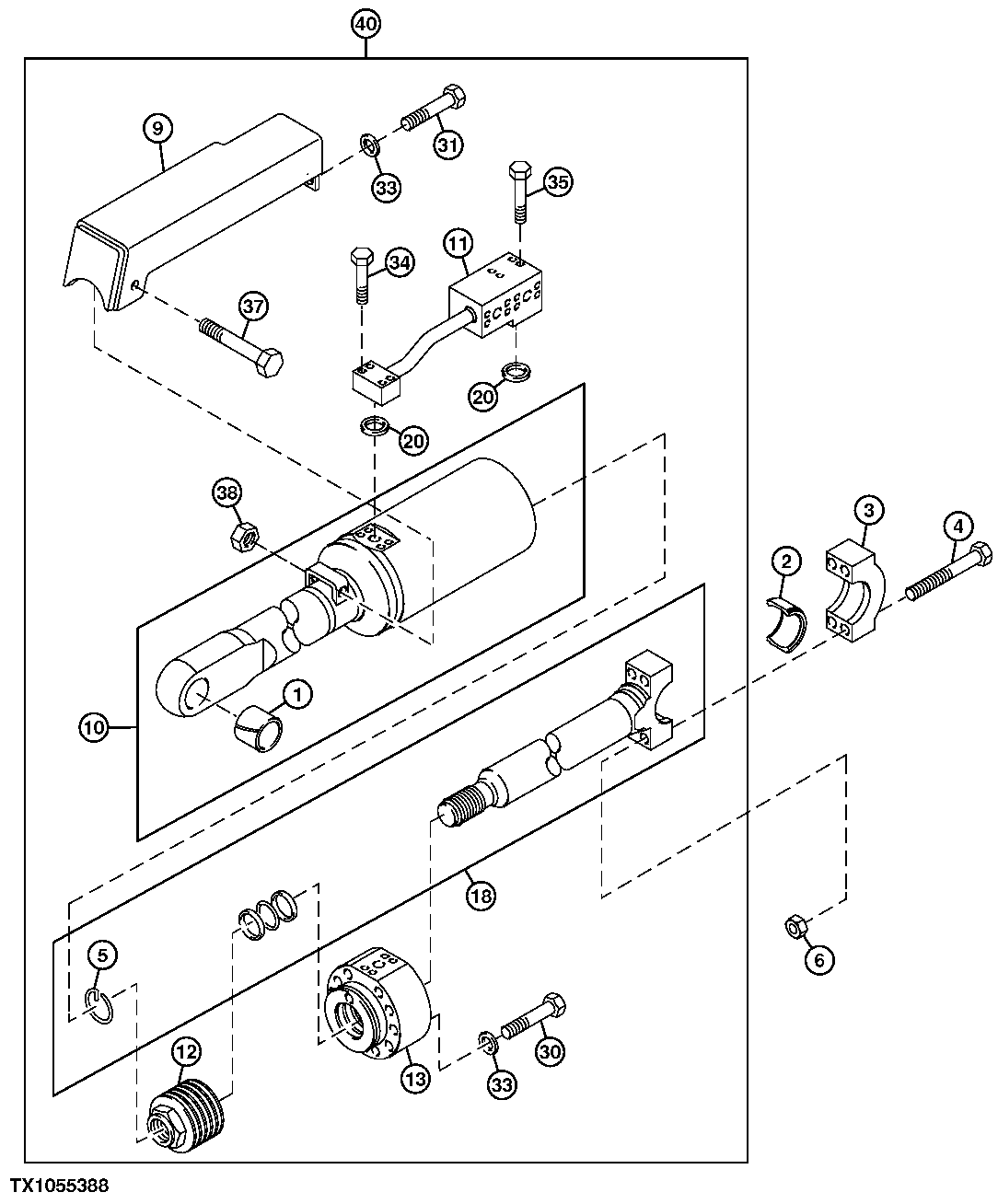

Blade Tilt Hydraulic Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW7043041	1	Bushing	-
2	LW9183627	1	Bearing	-
3	LW9183628	1	Bearing Cap	-
4	19M7734	4	Cap Screw	M24 X 220
5	AT274103	1	Snap Ring	-
6	14M7278	4	Nut	M24
9	LW9283964	1	Cover	-
9	LW9643449	1	Guard	-
10	LW9283957	2	Hydraulic Cylinder Barrel	-
10	LW9643550	1	Hydraulic Cylinder Barrel	-
11	LW9283962	1	Oil Line	-
12	LW9284051	1	Piston	Complete Components On Another Page
13	AT300836	1	Hydr. Cylinder Rod Guide	Complete Components On Another Page
13	LW9643447	1	Hydr. Cylinder Rod Guide	-
18	LW94078619	1	Hydraulic Cylinder Rod	SUB FOR LW9283774
20	LW10490785	2	O-Ring	(SUB FOR LW10290521 AND AT277047)
30	19M8122	13	Cap Screw	M12 X 85, (SUB FOR AT264651 )
30	LW4600670	13	Cap Screw	-
31	19M7943	2	Cap Screw	M12 X 90
31	19M8727	2	Cap Screw	M14 X 100
33	AT265552	15	Washer	-
33	LW9586491	15	Washer	-
34	19M7323	4	Cap Screw	M8 X 40
35	19M7324	4	Cap Screw	M8 X 75
37	19M7732	1	Cap Screw	M16 X 130
38	14M7328	1	Lock Nut	M16
38	LW4901430	1	Nut	-
40	LW9643446	1	Hydraulic Cylinder	(SUB FOR LW9281919)
