HYDROSTATIC MOTOR OIL LEVEL SENSOR AND WIRING HARNESS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9248	4	Screw	M14 X 40, SUB FOR AT274169
2	AT275968	4	Socket Head Screw	-
3	AT264729	2	Flange Fitting	-
4	LW10472425	2	O-Ring	SUB FOR LW10290518 AND AT218852
6	XEW22LCF	1	Fitting	SUB FOR AT218884 AND LW247126202
6	51M7102	1	O-Ring	20 X 2 mm
7	XGE22LMEDCF	1	Fitting	SUB FOR AT218841
7	PMH3831	1	Fitting	-
8	24M7559	2	Washer	25 X 44 X 4 mm, SUB FOR AT275997
9	19M7694	2	Cap Screw	M24 X 65
10	AT274986	2	Bearing Cap	-
11	AT218510	1	Plate	-
12	19M8360	2	Cap Screw	M6 X 60
13	PMH3828	1	Fitting	-
13	XGE12LMEDCF	4	Elec. Connector Accessory	SUB FOR AT274170
16	AT263611	1	Adapter Fitting	-
18	XEW12LOMDCF	1	Adapter Fitting	SUB FOR AT274796 AND LW247117702
18	51M7107	1	O-Ring	9 X 1.500 mm
19	AT275763	2	Adapter Fitting	-
20	AT274338	1	Sensor	Oil Level Sensor
21	AT275544	1	Wiring Harness	LH
21	AT306570	1	Wiring Harness	LH
21	AT275545	1	Wiring Harness	RH
21	AT306569	1	Wiring Harness	RH
14A	AT276344	1	Hydraulic Hose	-
14B	AT276345	1	Hydraulic Hose	-
17A	AT265507	1	Hydraulic Hose	Fabricate
17B	AT276344	1	Hydraulic Hose	-

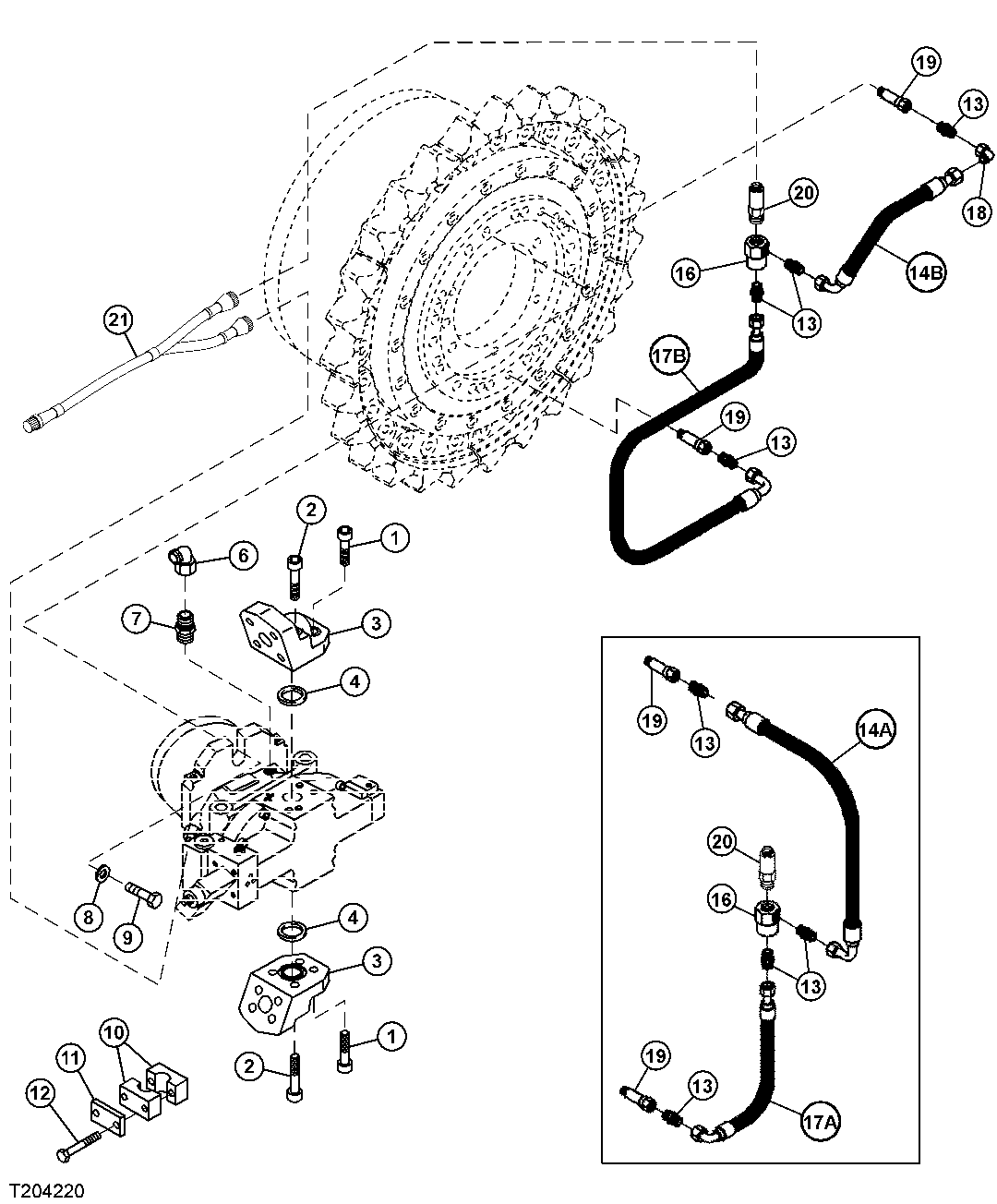

HYDROSTATIC MOTOR OIL LEVEL SENSOR AND WIRING HARNESS

Нет текстового описания
