Открытый узел

COOLING SYSTEM BAFFLING

COOLING SYSTEM BAFFLING

COOLING SYSTEM BAFFLING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

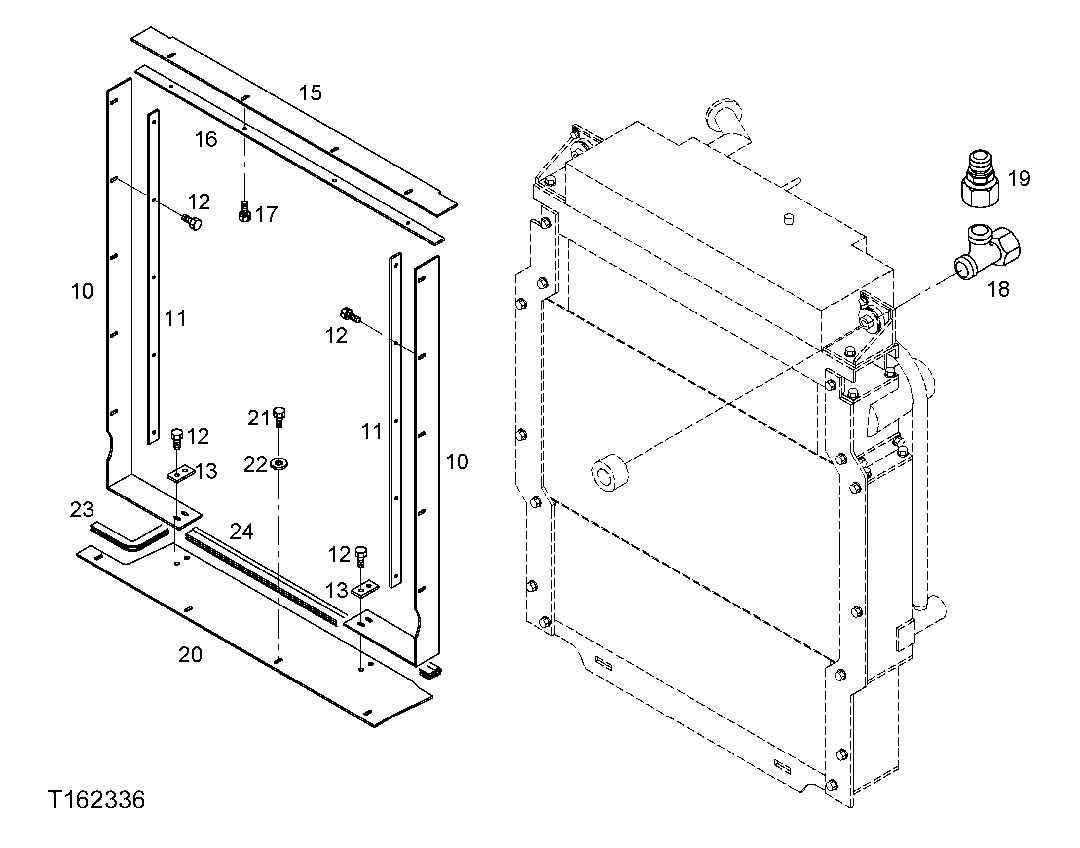

COOLING SYSTEM BAFFLING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
10	AT264937	2	Sealing Trim	-
11	AT264875	2	Plate	-
12	19M8425	14	Cap Screw	M6 X 16, (SUB FOR 19M7560)
13	AT264876	2	Plate	-
15	AT264936	1	Sealing Trim	-
16	AT264891	1	Plate	-
17	19M8425	4	Cap Screw	M6 X 16, (SUB FOR 19M7560)
18	XEL28LCF	1	Fitting	SUB FOR AT218885
18	51M7112	1	O-Ring	26 X 2 mm
19	PMH3847	1	Fitting	SUB FOR AT276361
19	51M7112	1	O-Ring	26 X 2 mm
20	AT264900	1	Plate	-
21	19M8425	4	Cap Screw	M6 X 16, (SUB FOR 19M7560)
22	24M7250	4	Washer	6.400 X 17 X 3 mm
23	-	1	Part 15	(MAKE FROM LW9812345 ) (SUB FOR LW226016702 AND AT264803 AND AT340132 )(CTL 0.25M)
24	-	1	Part 16	(MAKE FROM LW9812362 ) (SUB FOR AT266601)(CTL 1.06M)
