Cab Tilt Cylinder Mounting Support And Brackets

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT275231	2	Bushing	-
8	-	1	Part 2	ORDER AT318399 AT264598 NLA
9	AT274827	1	Cylinder	INCLUDES (2) AT279849 AND AT274841
10	AT264606	1	Support	-
15	AT274177	1	Pin Fastener	-
16	24M7499	1	Washer	20 X 30 X 4 mm, SUB FOR AT274100
17	11M7028	1	Cotter Pin	5 X 32 mm
20	AT318399	1	Channel	SUB FOR AT264598
21	-	2	Part 9	AT279849 NLA
22	AT264853	1	Pin	-
23	24M7499	1	Washer	20 X 30 X 4 mm, SUB FOR AT274100
24	11M7028	1	Cotter Pin	5 X 32 mm
25	19M7720	2	Cap Screw	M16 X 80
26	24H1367	4	Washer	21/32" X 1-1/4" X 1/4"
27	14M7276	2	Nut	M16
28	-	1	Part 16	AT274841 NLA
29	LW240125702	6	Socket Head Screw	SUB FOR AT264666
30	19M7932	8	Cap Screw	M8 X 16, SUB FOR 19M7162
31	24M7207	8	Washer	8.400 X 24 X 2 mm
32	AT264884	3	Plate	-
33	AT275572	4	Angle	-

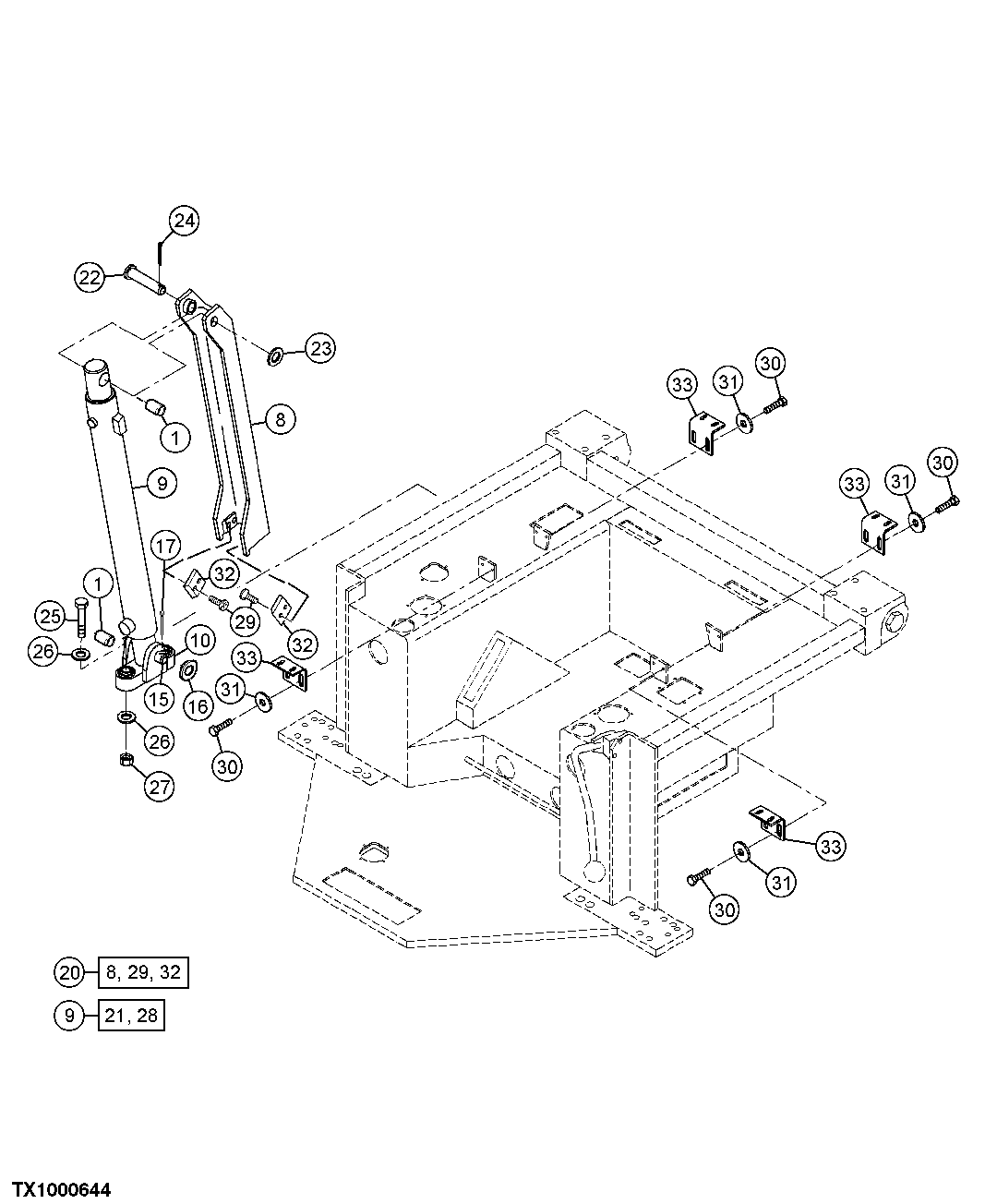

Cab Tilt Cylinder Mounting Support And Brackets
