Открытый узел

C-FRAME (ANGLE BLADE)

C-FRAME (ANGLE BLADE)

C-FRAME (ANGLE BLADE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

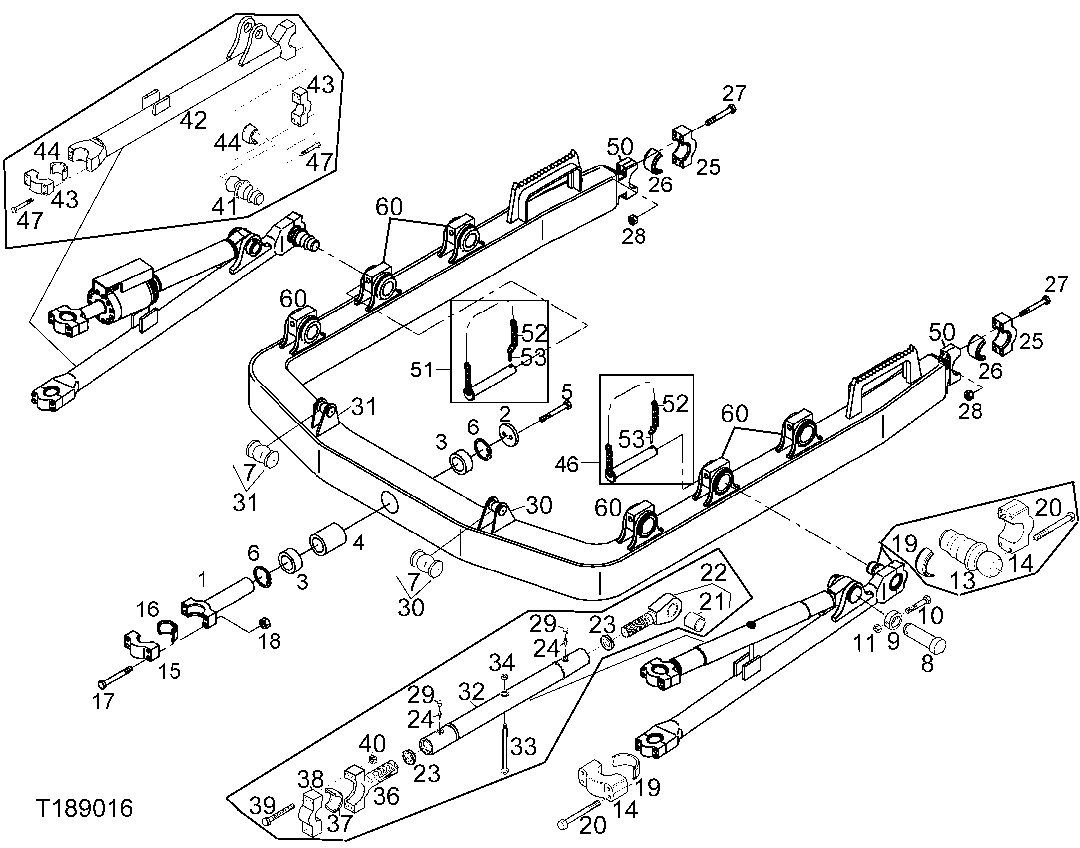

C-FRAME (ANGLE BLADE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9408739	1	Trunnion	(SUB FOR AT265474)(YOKE) (WITH C-FRAME FOR MANUAL PITCH)
2	AT265485	1	Washer	-
3	AT265498	2	Bushing	-
4	AT265499	1	Spacer	-
5	19M7950	2	Cap Screw	M20 X 45
6	AT276763	2	Snap Ring	-
7	AT265510	8	Trunnion	-
8	AT199957	1	Pin	-
9	AT278621	1	Retainer	-
10	19M8183	1	Cap Screw	M10 X 90
11	14M7517	1	Lock Nut	M10
13	AT265551	1	Ball	-
14	AT277925	1	Bracket	-
15	AT264576	1	Bearing Cap	-
16	AT277683	1	Bearing	-
17	19M8100	4	Cap Screw	M20 X 180
18	14M7277	4	Nut	M20
19	AT277662	2	Bearing	-
20	19M7720	8	Cap Screw	M16 X 80
21	AT264610	1	Bushing	-
22	AT265029	1	Yoke	-
23	AT218839	2	Seal	-
24	AT219273	2	Lubrication Fitting	-
25	AT264576	2	Bearing Cap	-
26	AT277683	2	Bearing	-
27	19M8100	8	Cap Screw	M20 X 180
28	14M7277	8	Nut	M20
29	AT275211	2	Cap	-
30	AT265500	1	Bracket	-
31	AT265501	1	Bracket	-
32	AT265541	1	Brace	(LEFT BLADE MANUAL ANGLING DEVICE)
33	AT265539	1	Rod	-
34	14M7277	1	Nut	M20
36	AT265540	1	Yoke	-
37	AT277662	1	Bearing	-
38	AT277925	1	Bracket	-
39	19M8043	1	Cap Screw	M16 X 140
40	14M7276	1	Nut	M16
41	AT265551	1	Ball	-
42	AT265553	1	Brace	(RIGHT BLADE MANUAL ANGLING DEVICE)
43	AT277925	2	Bracket	-
44	AT277662	2	Bearing	-
46	AT265709	1	Pin Fastener	-
47	19M7720	8	Cap Screw	M16 X 80
50	AT265508	2	Trunnion	-
51	AT265709	1	Pin Fastener	-
52	AT265543	1	Link Chain	-
53	AT261731	1	Quick Lock Pin	-
60	AT265509	6	Bracket	-
