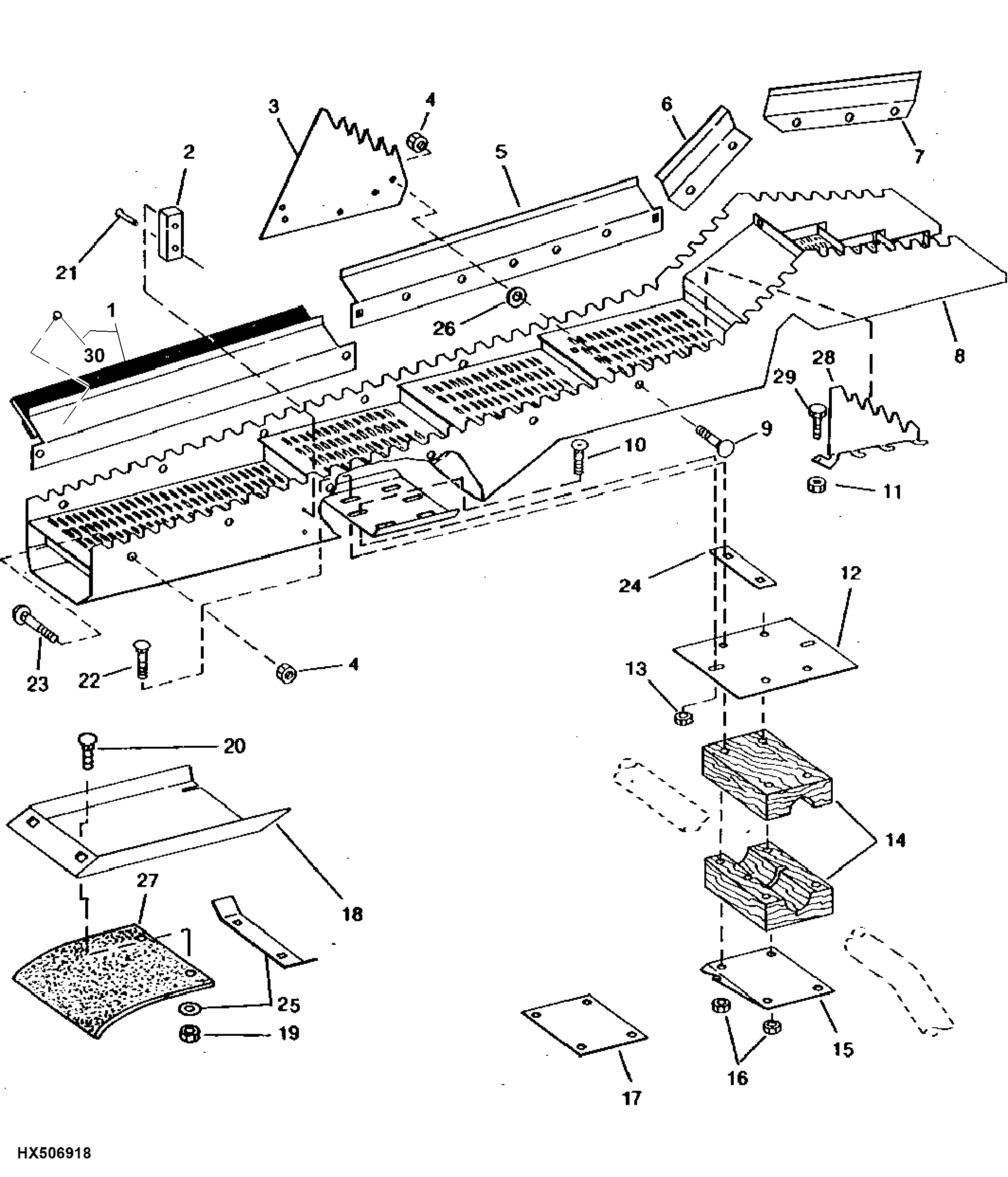

Straw Walkers ( - 1990)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162251	2	Seal	OUTSIDE WALKERS ONLY, (SUB FOR AH128735)
2	H135923	1	Strip	BETWEEN WALKERS ONLY, (SUB FOR H135225)
3	H131516	1	Riser	ONE PER WALKER EXCEPT RH OUTSIDE WALKER,(GRAIN)
4	14M7303	3	Flange Nut	M6
5	H131604	2	Seal	OUTSIDE WALKERS ONLY
6	H131608	2	Seal	OUTSIDE WALKERS ONLY
7	H131607	2	Seal	OUTSIDE WALKERS ONLY
8	AH209840	4	Strawwalker	(SUB FOR AH128530 OR AH135380)
9	03M7251	3	Bolt	M6 X 12
10	03M7190	1	Bolt	M10 X 20
11	14M7298	1	Flange Nut	M8
12	H140019	1	Retainer	(SUB AH136572) ON REAR BEARINGS ONLY
13	14M7296	2	Flange Nut	M10, ON REAR BEARINGS ONLY
14	H140070	16	Bearing	(SUB AH136572)
15	H140074	2	Plate	(SUB AH136572)
16	14M7400	8	Lock Nut	M10
17	H140072	2	Plate	-
18	H131661	1	Pan	-
19	M84309	2	Nut	RETAINS M8 BOLTS BEFORE EXTENSION PAN, (SUB FOR H131531)
19	14M7396	2	Lock Nut	M8, WITH EXTENSION PAN ONLY
20	03M7184	1	Bolt	M8 X 20, WITH EXTENSION PAN ONLY
21	H85233	2	Rivet	4.750 mm (3/16")
22	03M7333	4	Bolt	M10 X 110
23	03M7221	1	Bolt	M6 X 16
24	H139667	16	Strap	(SUB AH136572)
25	H143615	1	Reinforcement	-
25	H128082	1	Washer	-
26	24H1292	1	Washer	11/32" X 3/4" X 0.120"
27	H140218	4	Flap	-
28	H141883	1	Riser	-
29	19M7865	1	Screw	M8 X 16
30	DQ34558	14	Rivet	-
..	AH136572	1	Bearing	SUB. TO H140677 BEARING OR H146078 PLATE OR H141313 COVER OR H141314 RETAINER AS REQUIRED
..	BH79481	1	Complete Goods/Ship. Bundle	CENTER RISERS
..	BH78364	1	Complete Goods/Ship. Bundle	STRAW WALKER FLAPS
