STRAW CHOPPER HOUSING AND KNIFEBANK - CONTINUED ( - 640400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
42	19M7785	1	Screw	M10 X 25
43	H99025	1	Dowel Pin	(SUB FOR H84991)
44	AH130482	1	Angle	LH
44	AH138629	1	Support	(SUB AH139680) LH
45	H126334	1	Lock Washer	-
46	19M7810	4	Screw	M10 X 80
46	19M7809	4	Screw	M10 X 70
47	14M7400	4	Lock Nut	M10
48	H144288	2	Safety Sign	(SUB H149102)"WARNING" CHOPPER POSTION
48	H149102	2	Safety Sign	"WARNING" CHOPPER POSTION
49	H144299	1	Shield	(SUB H145854)
49	H145854	1	Shield	(SUB H146308)
49	H146308	1	Shield	-
50	03M7184	9	Bolt	M8 X 20
51	14M7298	9	Flange Nut	M8
52	14M7274	3	Nut	M10
53	H145319	1	Cover	-
54	-	1	Part 18	-
55	-	1	Part 19	-
56	H212845	2	Label	"WARNING" CHOPPER POSITION
56	H145858	1	Label	"WARNING" CHOPPER POSITION (FRENCH)
57	H145778	2	Rail	FRONT AND REAR
58	H141138	1	Pin Fastener	(SUB H149992)
58	H149992	1	Pin	-
59	J16931	2	Pin	-
59	11M7059	2	Cotter Pin	3.200 X 20 mm

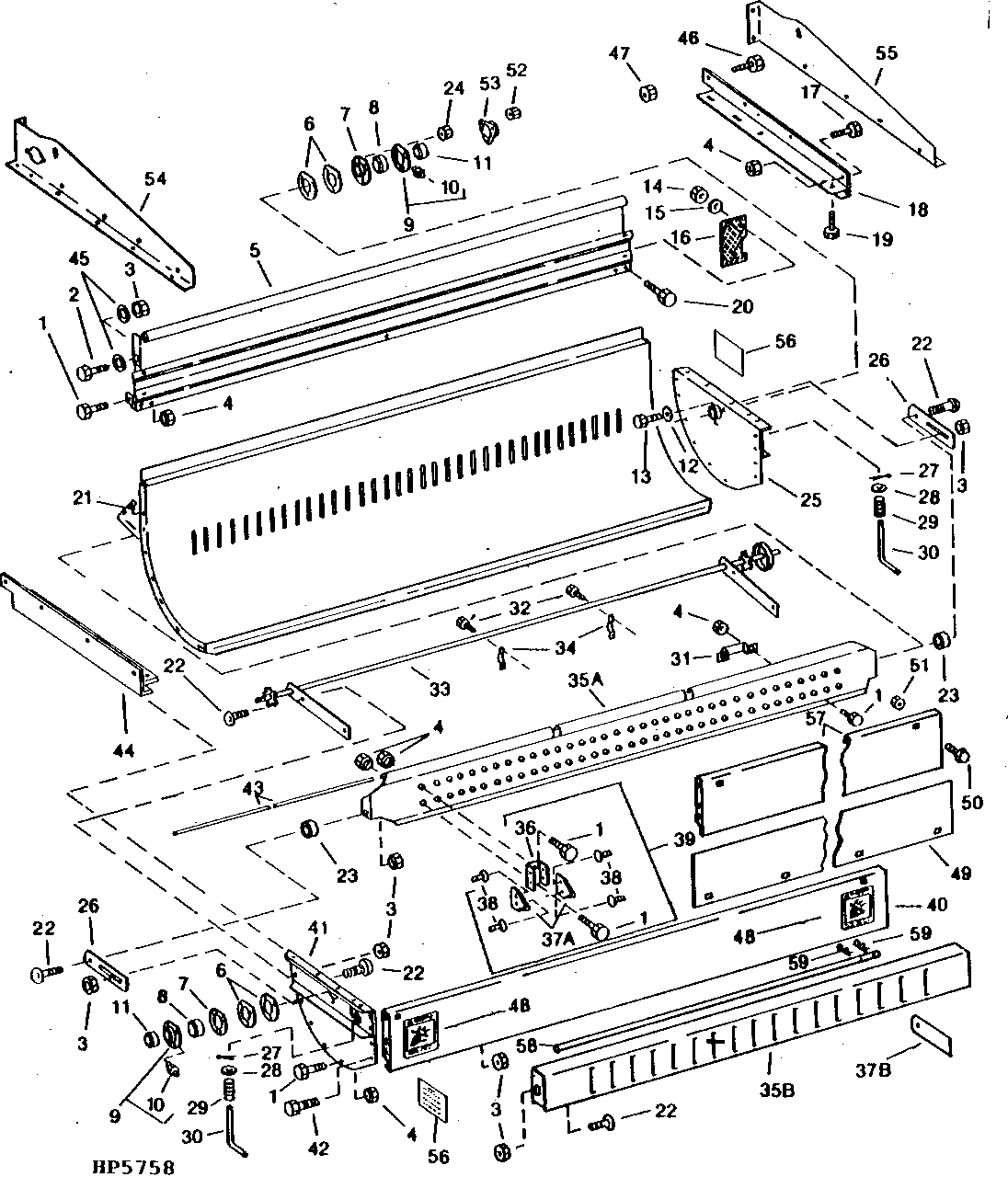

STRAW CHOPPER HOUSING AND KNIFEBANK - CONTINUED ( - 640400)
