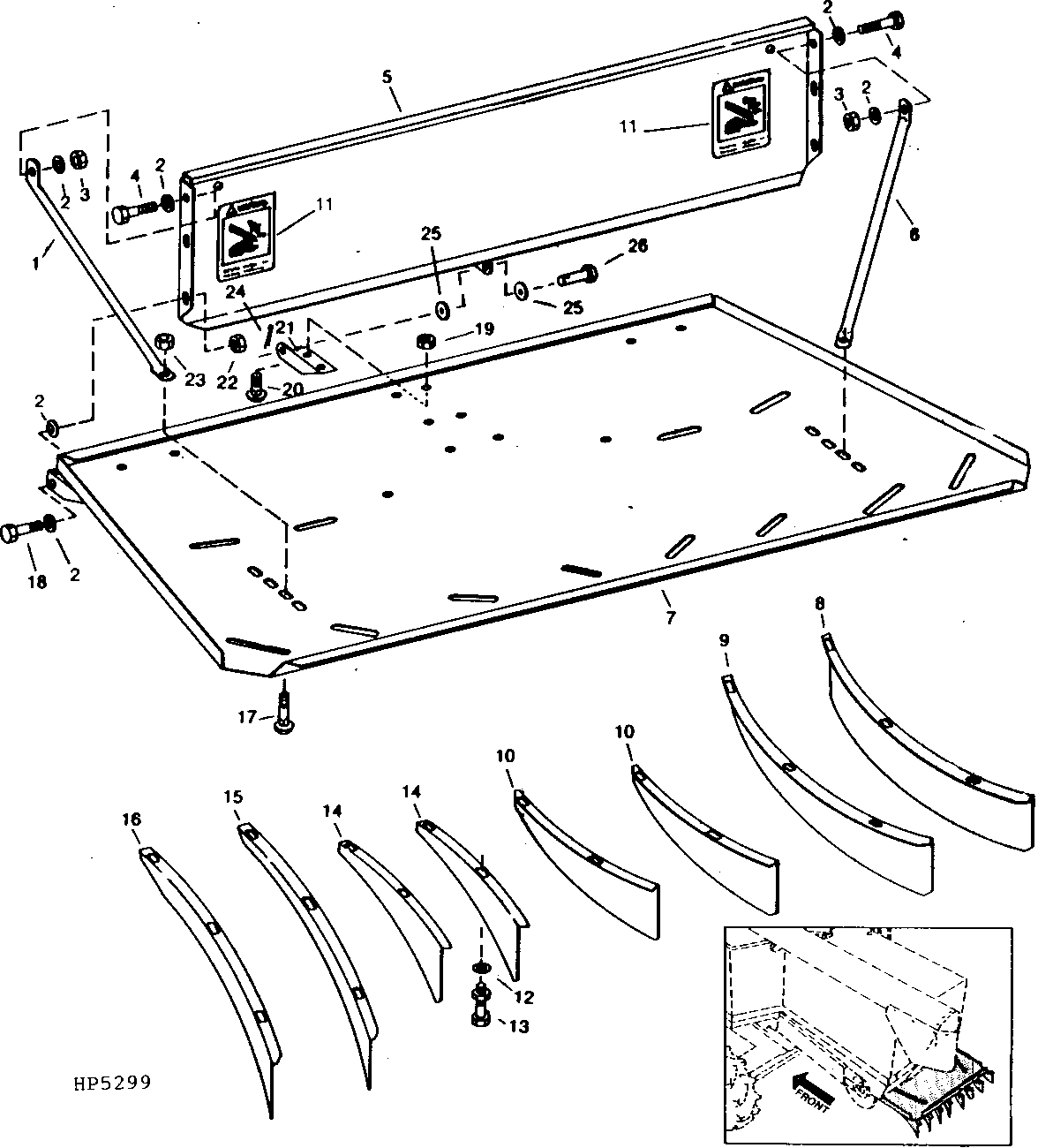

STRAW CHOPPER DECK, SUPPORTS AND FINS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H126335	1	Brace	-
2	H126334	2	Lock Washer	-
3	14M7400	2	Lock Nut	M10
4	19M7835	2	Screw	M10 X 35
5	AH135721	1	Sheet	(SUB AH138891)
5	AH138891	1	Sheet	-
6	H126336	1	Brace	-
7	AH125999	1	Support	(SUB AH137792)
7	AH137792	1	Support	-
8	H130949	1	Vane	-
9	H114535	1	Vane	-
10	H114537	2	Vane	-
11	H144288	2	Safety Sign	(SUB H149102)"WARNING" CHOPPER POSITION
11	H149102	2	Safety Sign	"WARNING" CHOPPER POSITION
12	24M7207	1	Washer	8.400 X 24 X 2 mm
13	03M7183	2	Bolt	M8 X 16
13	E64256	2	Lock Nut	M8
14	H114538	2	Vane	-
15	H114536	1	Vane	-
16	H130948	1	Vane	-
17	03M7191	2	Bolt	M10 X 25
18	19M7167	2	Cap Screw	M10 X 25
19	14M7298	2	Flange Nut	M8
20	03M7184	2	Bolt	M8 X 20
21	H128124	1	Bracket	-
22	14M7400	1	Lock Nut	M10
23	14M7296	1	Flange Nut	M10
24	11M7009	1	Cotter Pin	2 X 16 mm
25	24M7238	1	Washer	8.700 X 17 X 2 mm
26	45M7044	1	Pin Fastener	8 X 16 mm

STRAW CHOPPER DECK, SUPPORTS AND FINS
