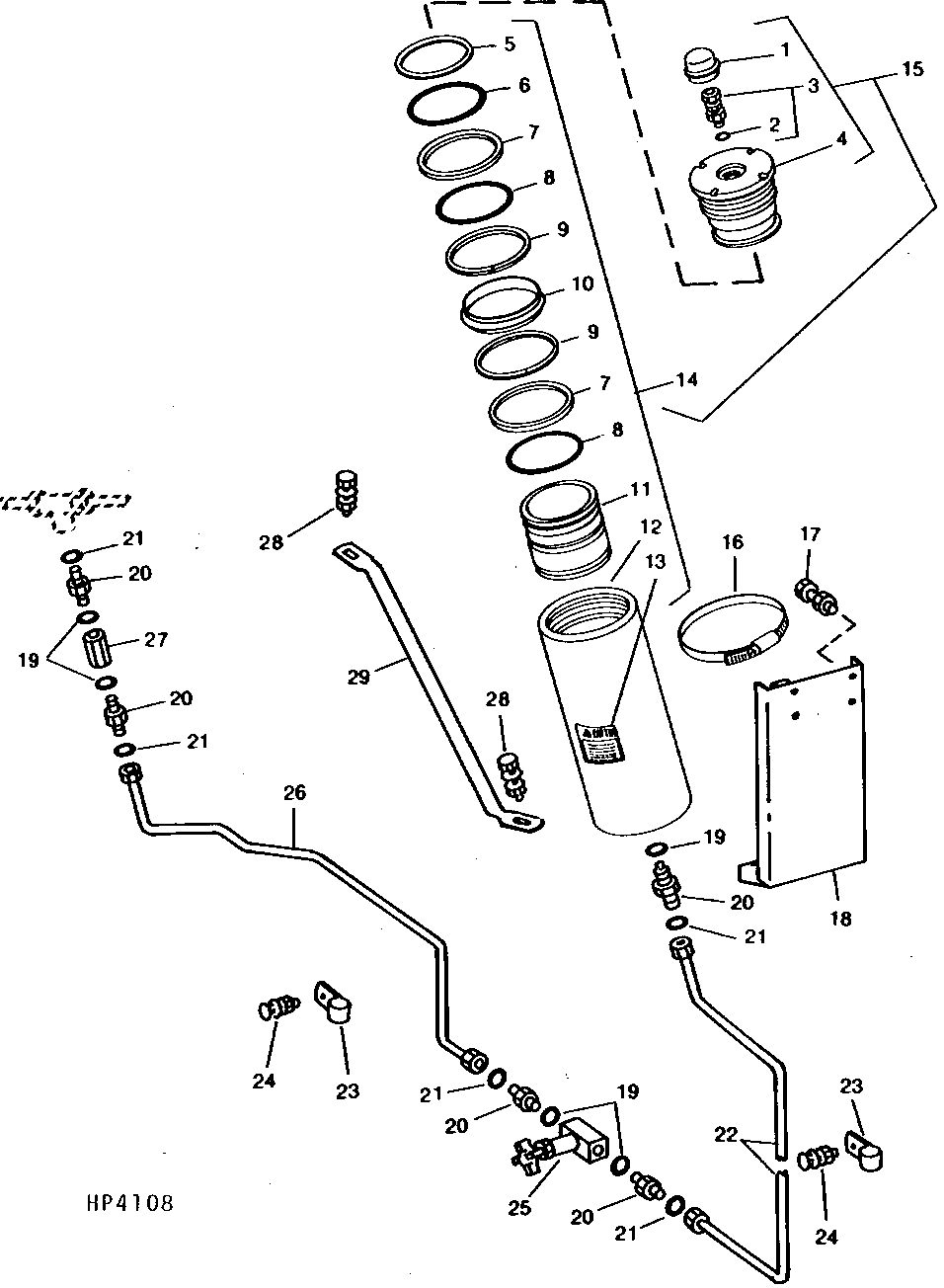

SINGLE ACCUMULATOR AND MOUNTING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	J2375M	1	Cap	-
2	H135641	1	Ring	-
3	AH131250	1	Bleed Valve	-
4	-	1	Part 4	(KIT AH133285)
5	-	1	Part 5	(KIT AH133265)
6	-	1	Part 6	(KIT AH133265)
7	-	2	Part 7	(KIT AH133265)
8	-	2	Part 8	(KIT AH133265)
9	-	2	Part 9	(KIT AH133265)
10	-	1	Part 10	(KIT AH133265)
11	-	1	Part 11	(KIT AH133265)
12	-	1	Part 12	(KIT AH133265)
13	H138423	1	Label	(SUB H149092)"CAUTION"
13	H149092	1	Label	"CAUTION"
14	AH133265	1	Hydraulic Accumulator	-
15	AH133285	1	Seal	-
16	C16054	1	Clamp	(SUB TY22475)
17	19H1731	4	Cap Screw	3/8" X 1"
17	H99923	4	Lock Nut	9.525 mm (3/8")
18	AH200798	1	Bracket	-
19	R26375	5	O-Ring	-
20	38H1161	4	Adapter Fitting	-
21	T77857	4	O-Ring	-
22	AH200632	1	Line	-
23	H75541	1	Clamp	-
24	19M7864	2	Screw	M8 X 12
24	T16464	2	Lock Nut	7.925 mm (5/16")
25	AH131535	1	Manual Hydraulic Valve	-
26	AH200631	1	Line	-
27	R30815	1	Fitting	-
28	19H1731	2	Cap Screw	3/8" X 1"
28	24H1305	2	Washer	13/32" X 13/16" X 0.065"
28	H99923	2	Lock Nut	9.525 mm (3/8")
29	AH200630	1	Brace	-
