SEPARATOR / FEEDER HOUSE SEAL, STONE TRAP AND DOOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH120502	1	Plate	-
2	19M7812	6	Screw	M10 X 100
3	AH130940	1	Hinge	(SUB AH139313)
3	AH139313	1	Hinge	-
4	H117953	1	Pin Fastener	1385 MM LEGNTH, (MAKE FROM H130057)
5	14M7296	6	Flange Nut	M10
6	H134853	1	Deflector	-
7	H134335	1	Door	-
8	H118068	2	Pin Fastener	19.050 X 260 mm (3/4" X 10.236"), (SUB H148925)
8	H148925	2	Pin	-
9	11M7030	4	Cotter Pin	5 X 40 mm
10	24M7051	2	Washer	21 X 37 X 3 mm
11	H134339	2	Bracket	-
12	37M7080	4	Screw	M10 X 30
13	H134338	1	Rod	-
14	H151068	2	Shield	-

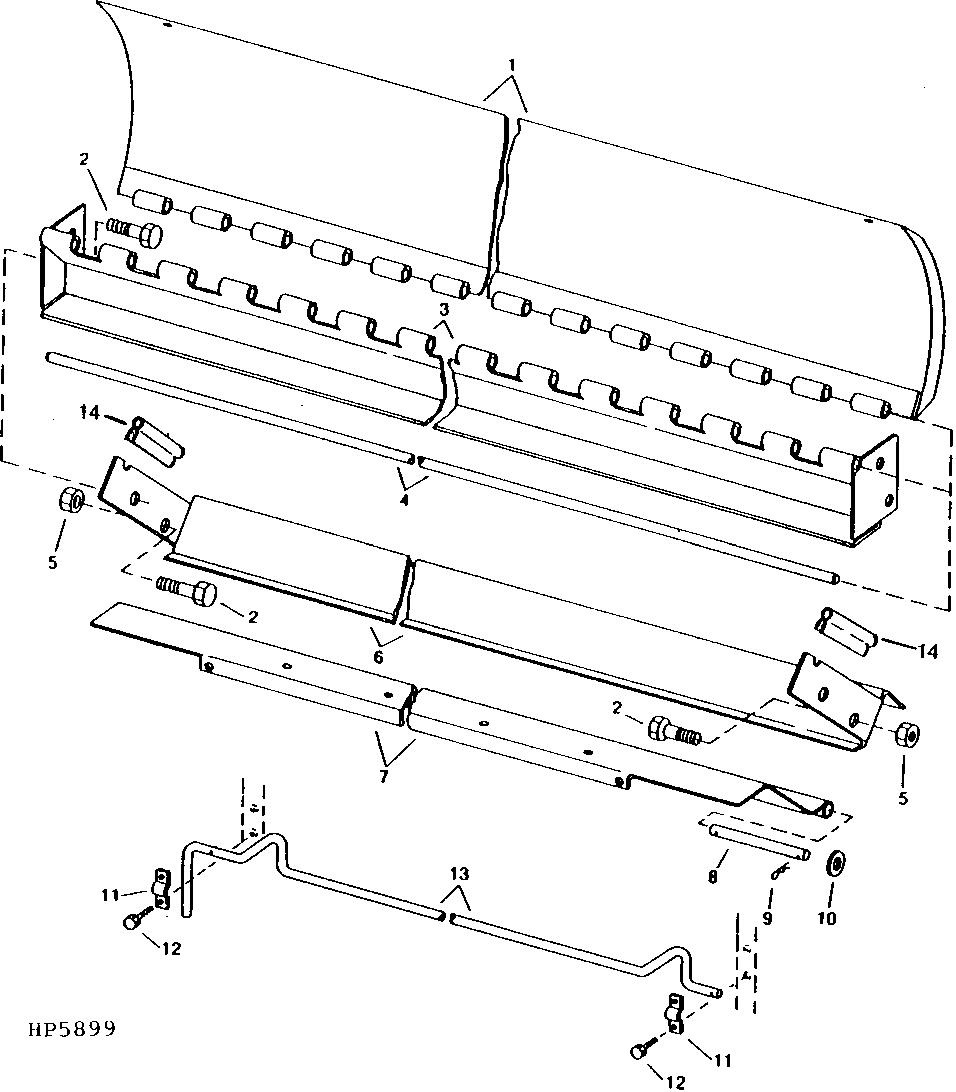

SEPARATOR / FEEDER HOUSE SEAL, STONE TRAP AND DOOR
