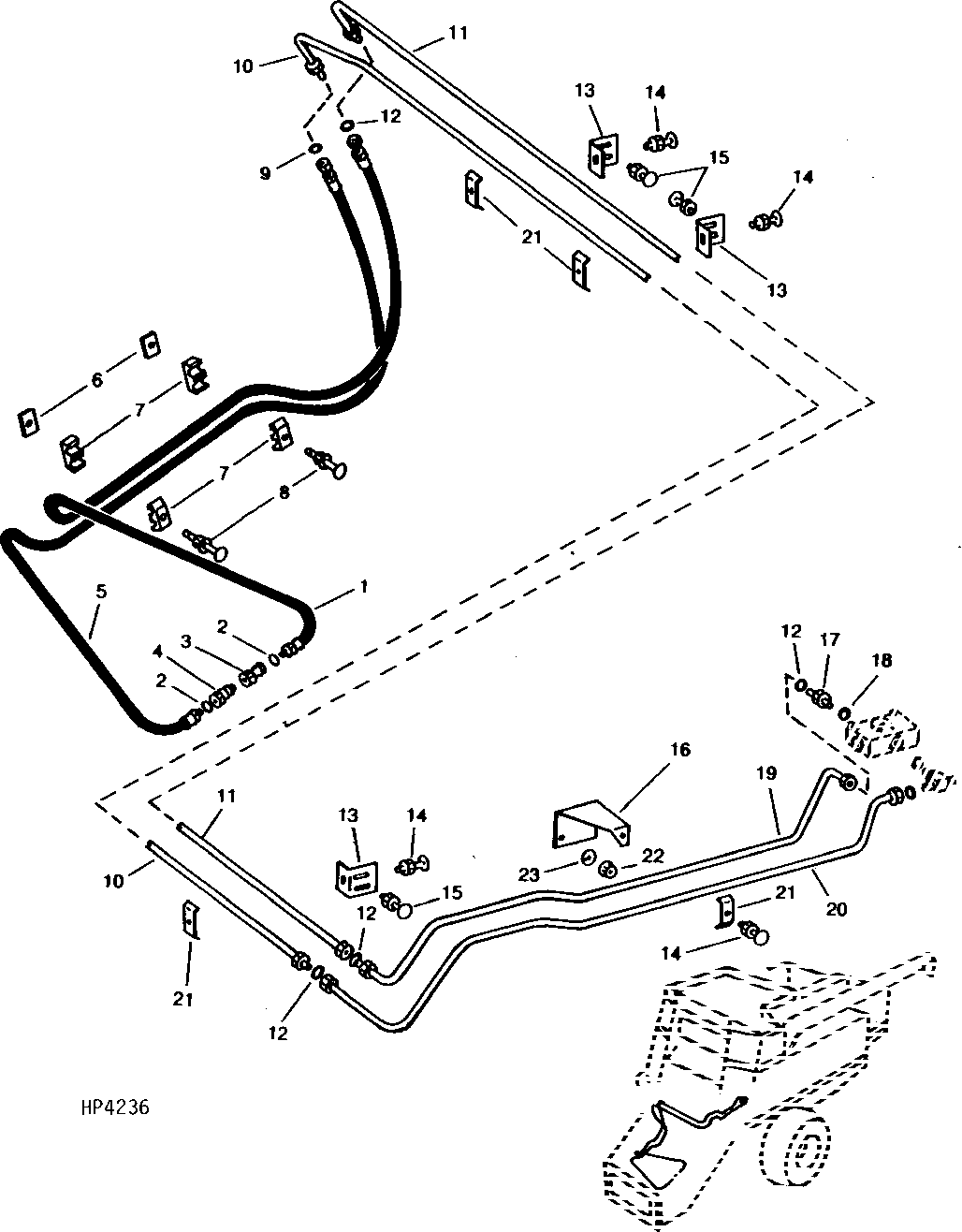

Reel Drive System - Front And Left - Hand Side

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH130563	1	Hydraulic Hose	3/4" X 2852 mm (112-1/4") X 13/16", PRESSURE
2	R26375	2	O-Ring	-
3	AH75167	1	Hydr. Quick Coupler Socket	-
4	AR94522	1	Hydr. Quick Coupler Plug	-
5	AH130564	1	Hydraulic Hose	3/4" X 2927 mm (115-1/4") X 1", RETURN
6	H112567	2	Plate	-
7	H122772	4	Clamp	-
8	03M7245	2	Bolt	M8 X 55
8	14M7298	2	Flange Nut	M8
9	T77857	1	O-Ring	-
10	AH200522	1	Line	-
11	AH200523	1	Line	-
12	T77932	1	O-Ring	-
13	AH200310	3	Support	-
14	03H1495	4	Bolt	3/8" X 1-1/2"
14	H99923	4	Lock Nut	9.525 mm (3/8")
15	03H1540	6	Bolt	5/16" X 3/4"
15	T16464	6	Lock Nut	7.925 mm (5/16")
16	AH200514	1	Bracket	-
17	38H1162	1	Adapter Fitting	-
18	R26906	1	O-Ring	-
19	AH200516	1	Line	PRESSURE
20	AH200517	1	Line	RETURN
21	AH200415	4	Clip	-
22	14M7296	2	Flange Nut	M10
23	12M7066	2	Lock Washer	10 mm

Reel Drive System - Front And Left - Hand Side

Нет текстового описания
