Открытый узел

MAINFRAME AND HITCH

MAINFRAME AND HITCH

MAINFRAME AND HITCH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

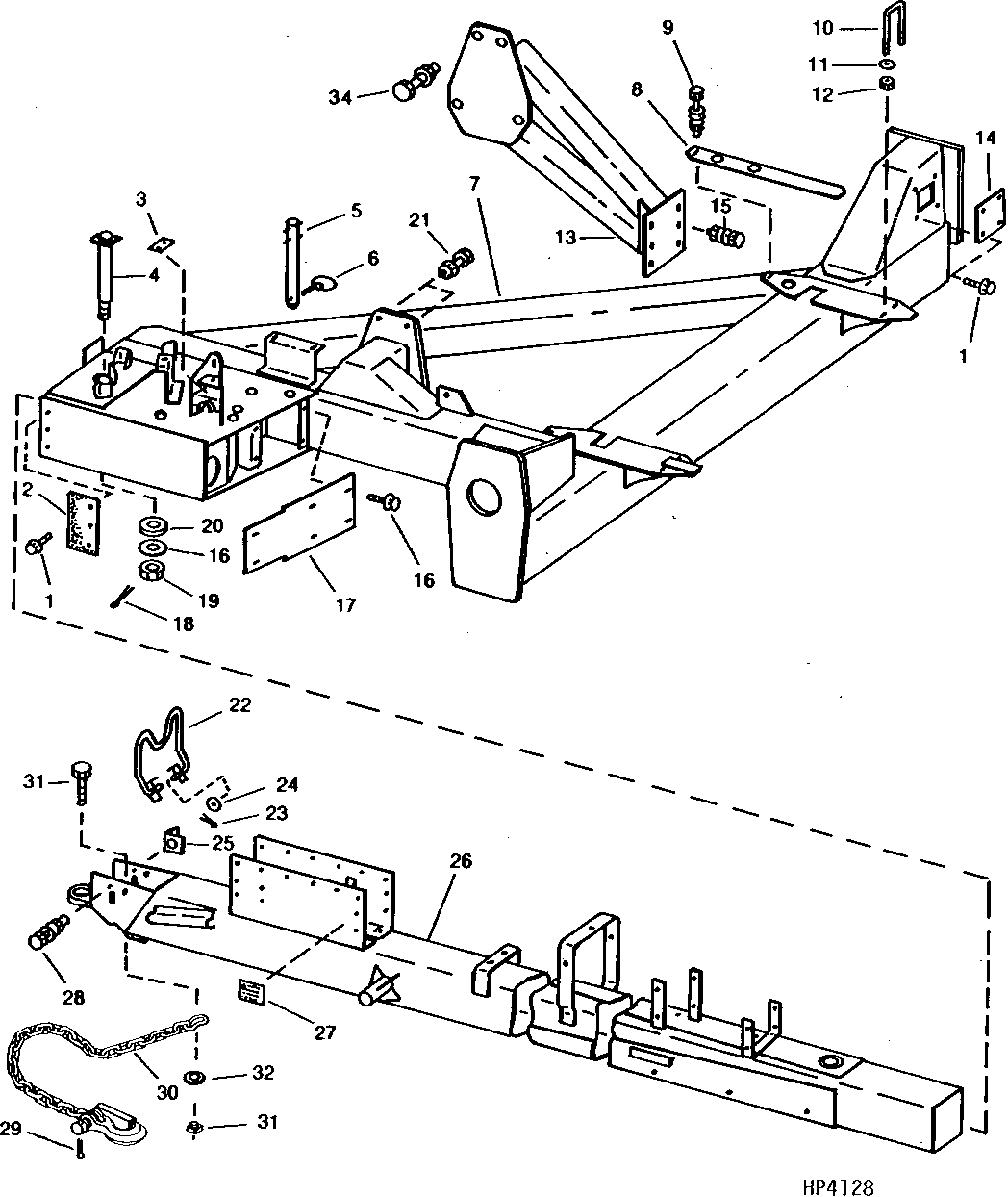

MAINFRAME AND HITCH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H65108	25	Screw	7.938 X 12.700 mm (5/16" X 1/2"), (SUB H78354)
2	AH200690	1	Flap	-
3	AH200591	1	Label	CONCAVE CLEARANCE
4	AH200095	1	Pin Fastener	-
5	AH200092	2	Pin	-
6	B11182	2	QUICK LOCK PIN	-
6	AA21292	2	Quick Lock Pin	-
7	AH200084	1	Axle	-
8	AH200655	2	Shim	-
9	19H2104	2	Cap Screw	3/8" X 5"
9	24H1311	2	Washer	13/32" X 1-1/4" X 0.220"
9	H99923	2	Lock Nut	9.525 mm (3/8")
10	AH200260	2	U-Bolt	-
11	24H1106	16	Washer	11/16" X 1-3/4" X 0.134"
12	M2023T	4	Lock Nut	15.875 mm (5/8")
13	AH200085	1	Frame	-
14	AH200577	4	Cover	-
15	19H1734	6	Cap Screw	5/8" X 2"
15	24H1106	12	Washer	11/16" X 1-3/4" X 0.134"
15	12H294	6	Lock Washer	5/8"
15	14H760	6	Nut	5/8"
16	24H1175	1	Washer	1-9/32" X 2-3/8" X 1/4"
17	AH200394	1	Panel	-
18	11H251	1	Cotter Pin	1/4" X 3"
19	14H997	1	Nut	1-1/4", NO LONGER AVAILABLE
20	AH200065	1	Bushing	-
21	19M7896	2	Screw	M20 X 90
21	14M7300	2	Flange Nut	M20
22	AH200588	1	Support	-
23	11H236	2	Cotter Pin	1/8" X 1"
24	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
25	H103451	1	Angle	-
26	AH200000	1	Hitch	-
27	H81662	1	Safety Sign	(SUB H149107) HITCH TUBE WARNING
28	19H1900	2	Cap Screw	5/16" X 3/4"
28	12H303	2	Lock Washer	5/16"
28	14H785	2	Nut	5/16"
29	34H248	1	Spring Pin	1/8" X 13/16"
30	AR90583	1	Link Chain	-
31	19H2113	1	Cap Screw	3/4" X 3-1/4"
32	R36402	1	Washer	19.837 X 85.725 X 7.925 mm (25/32" X 3-3/8" X 5/16")
33	T25879	1	Nut	19.050 mm (3/4")
34	19M7894	7	Screw	M20 X 70
34	14M7300	7	Flange Nut	M20
