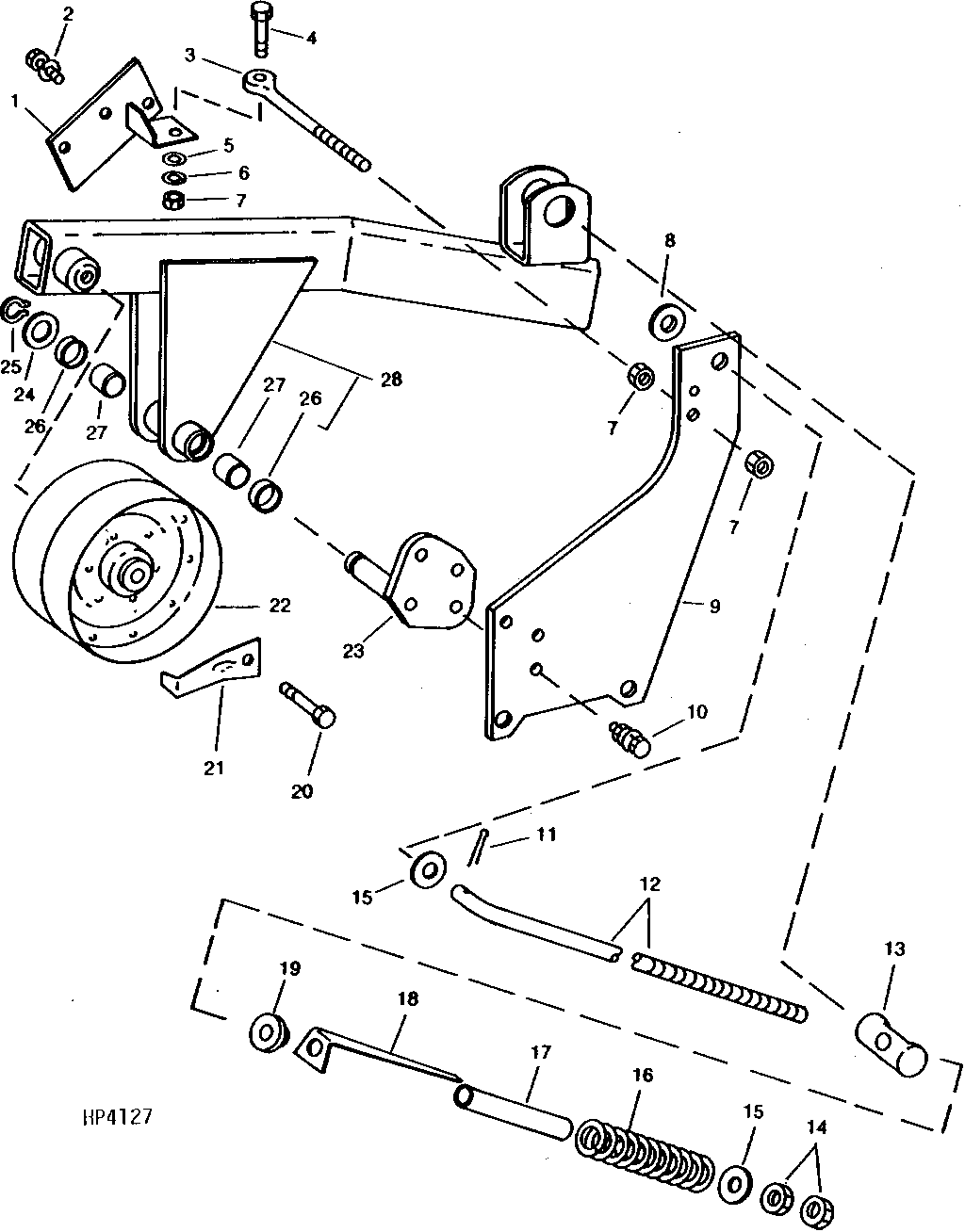

MAIN DRIVE IDLER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH200216	1	Angle	-
2	19M7865	3	Screw	M8 X 16
2	12H303	3	Lock Washer	5/16"
3	H76498	1	Eyebolt	-
4	19H1815	1	Cap Screw	1/2" X 1-1/4"
5	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
6	12H301	1	Lock Washer	1/2"
7	14H809	2	Nut	1/2", (SUB 14H1040)
7	14H1040	2	Nut	1/2"
8	24H1106	1	Washer	11/16" X 1-3/4" X 0.134"
9	AH200203	1	Plate	-
10	19H1732	3	Cap Screw	3/8" X 1-1/4"
10	14H812	3	NUT	3/8"
10	12H304	3	Lock Washer	3/8"
11	11H210	1	Cotter Pin	3/16" X 1-1/4"
12	AH200695	1	Bolt	-
13	AH200220	1	Pivot	-
14	14M7276	2	Nut	M16
15	24H1106	2	Washer	11/16" X 1-3/4" X 0.134"
16	H94510	1	Spring	-
17	AH200730	1	Hose	-
18	AH200583	1	Gauge	-
18	14H812	3	NUT	3/8"
19	AH200772	1	Washer	-
20	19H1930	1	Cap Screw	1/2" X 2-1/2"
21	H94387	2	Bracket	-
22	AH200182	1	Idler	-
23	AH109197	1	Pin	-
24	24M7091	1	Washer	26 X 44 X 4 mm
25	P46402	1	Snap Ring	-
26	AA5607R	2	Seal	-
27	H99147	2	Bushing	-
28	AH200206	1	Arm	-
