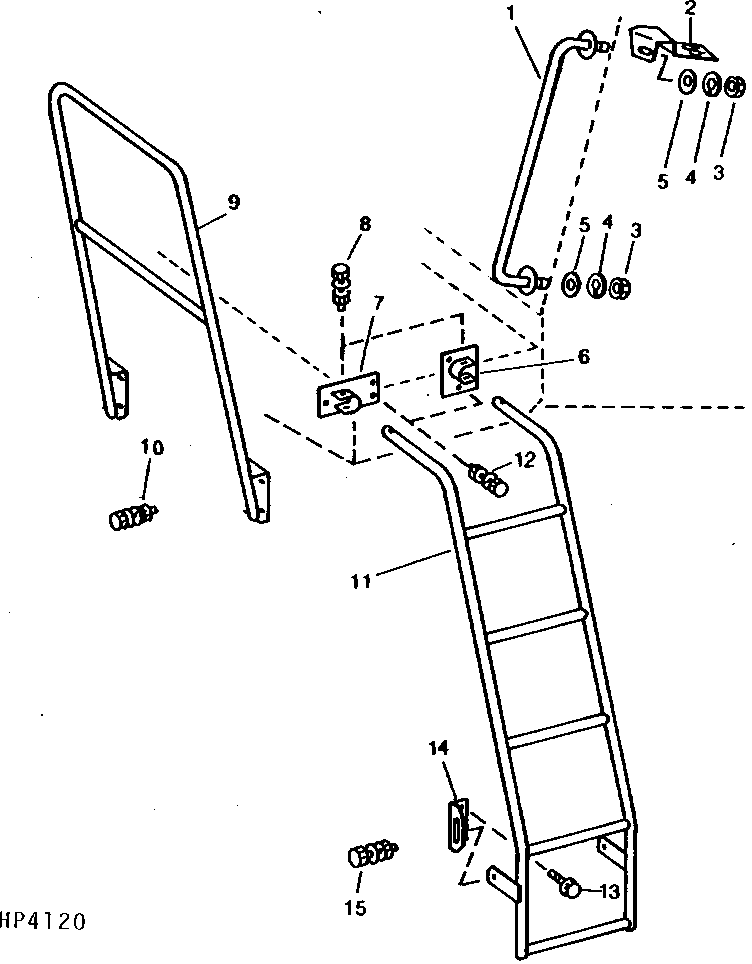

Left - Hand Landing And Landing Ladder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH200520	1	Handrail	-
2	AH200576	1	Bracket	-
3	14H809	2	Nut	1/2", (SUB 14H1040)
3	14H1040	2	Nut	1/2"
4	12H301	2	Lock Washer	1/2"
5	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
6	AH200435	1	Support	-
7	AH200437	1	Support	-
8	19H1733	2	CAP SCREW	3/8" X 2-1/2"
8	24H1305	4	Washer	13/32" X 13/16" X 0.065"
8	H99923	2	Lock Nut	9.525 mm (3/8")
9	AH200441	1	Guard	-
10	03H1709	4	Bolt	5/16" X 1"
10	14H785	4	Nut	5/16"
10	12H303	4	Lock Washer	5/16"
10	24H1136	4	Washer	11/32" X 11/16" X 0.065"
11	AH200677	1	Ladder	-
12	19H2021	5	Cap Screw	3/8" X 5/8"
12	12H304	5	Lock Washer	3/8"
12	14H812	5	NUT	3/8"
13	H65108	4	Screw	7.938 X 12.700 mm (5/16" X 1/2"), (SUB H78354)
14	AH200678	1	Support	-
15	19H1721	2	CAP SCREW	1/2" X 1-1/2"
15	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
15	U12622	2	LOCK NUT	12.700 mm (1/2"), (SUB BP12214)

Left - Hand Landing And Landing Ladder
