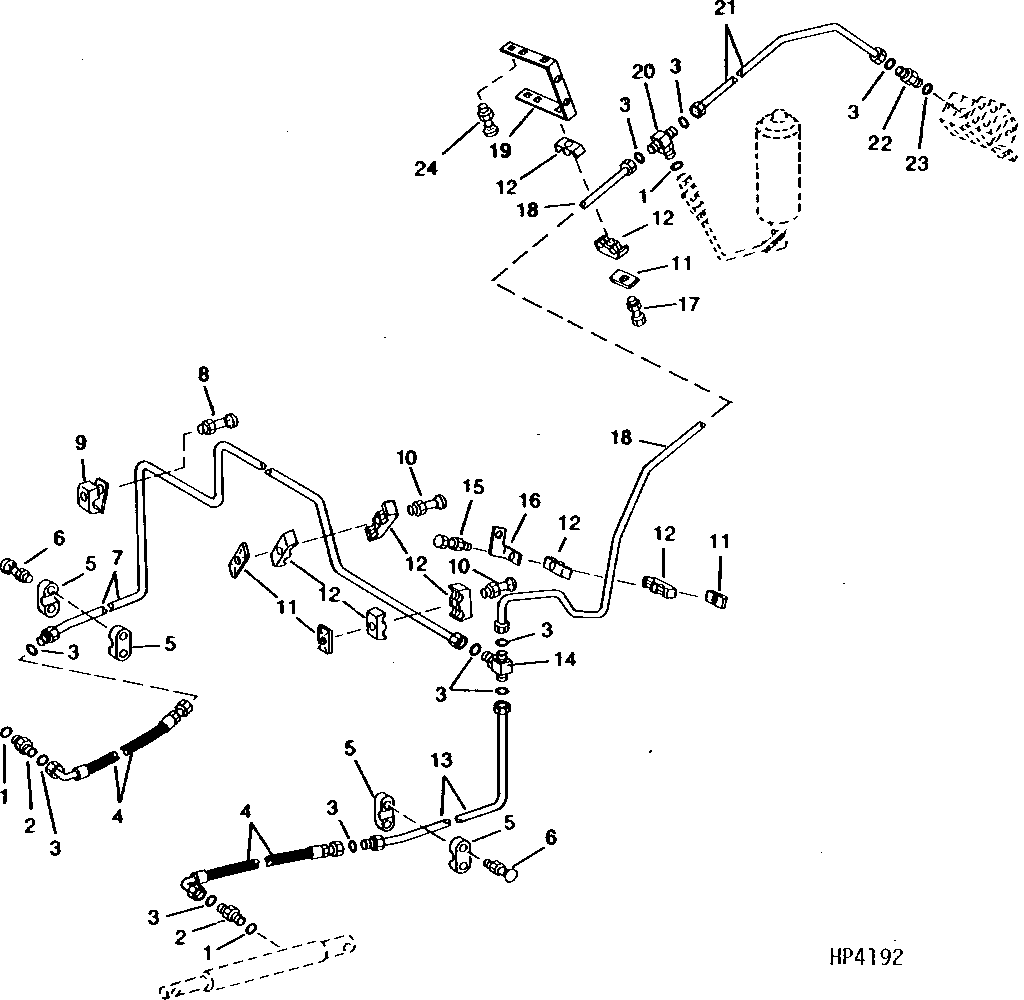

HEADER LIFT HYDRAULIC LINES AND HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	3	O-Ring	-
2	38H1161	2	Adapter Fitting	-
3	T77857	10	O-Ring	-
4	AH121605	2	Hydraulic Hose	13/16" X 515 mm (20-1/4") X 13/16"
5	H117937	4	Clamp	-
6	03M7189	4	Bolt	M8 X 45, (RD. HEAD)
6	14M7298	4	Flange Nut	M8
7	AH131378	1	Oil Line	-
8	03M7280	1	Bolt	M6 X 45, (RD. HEAD)
8	14M7303	1	Flange Nut	M6
9	H116706	1	Clamp	-
10	03M7262	2	Bolt	M6 X 50, (RD. HEAD)
10	14M7303	2	Flange Nut	M6
11	H121168	4	Plate	-
12	H108291	8	Clamp	-
13	AH130113	1	Oil Line	-
14	38H1206	1	Tee Fitting	-
15	19M8317	1	Screw	M8 X 40
15	14M7298	1	Flange Nut	M8
16	H135974	1	Bracket	-
17	19M8318	1	Screw	M8 X 45
17	14M7298	1	Flange Nut	M8
18	AH131576	1	Oil Line	-
19	H131115	1	Bracket	-
20	38H1017	1	Tee Fitting	-
21	AH128753	1	Oil Line	-
22	38H1173	1	Adapter Fitting	-
23	R26448	1	O-Ring	-
24	03M7184	4	Bolt	M8 X 20, (RD. HEAD)
24	14M7396	4	Lock Nut	M8

HEADER LIFT HYDRAULIC LINES AND HOSES
