HARVESTRAK MONITOR SYSTEM AND WIRING HARNESS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	10	Flange Nut	M8
1	03M7183	10	Bolt	M8 X 16
2	AH135047	2	Bracket	(SUB AH141038)
2	AH141038	2	Support	-
3	AXE55969	4	Sensor	SUB FOR AXE12131 OR AH126272 OR AH166546
4	12H295	16	Lock Washer	0.190", (INTERNAL TOOTH)
5	21H1492	16	Screw	0.190" X 7/16"
6	H132812	1	Retainer	RIGHT-HAND
6	H132813	1	Retainer	LEFT-HAND
7	37M7083	2	Screw	M8 X 12, (SELF-TAPPING)
8	H114411	2	Finger	-
9	19M7863	2	Screw	M6 X 25
9	14M7303	2	Flange Nut	M6
10	AH125672	2	Deflector	-
11	14M7298	4	Flange Nut	M8
11	19M7162	4	Cap Screw	M8 X 16
12	T74410	2	Clamp	-
13	19M7784	4	Screw	M10 X 20
13	14M7298	8	Flange Nut	M8
14	AH89557	7	Clip	-
15	AH128422	1	Wiring Harness	-
16	AH77724	6	Clip	-
17	37M7089	2	Screw	M6 X 12, (SELF-TAPPING)
18	H140074	2	Plate	(SUB H87268)
19	H118422	1	Elec. Connector Terminal	9 HOLES, FEMALE (TO PRE-AMP)
19	R77465	1	Elec. Connector Terminal	-
20	H140414	2	Deflector	-
21	03M7184	8	Bolt	M8 X 20
22	14M7396	8	Lock Nut	M8
23	AH77279	2	Clip	-
24	AH200061	1	Support	-

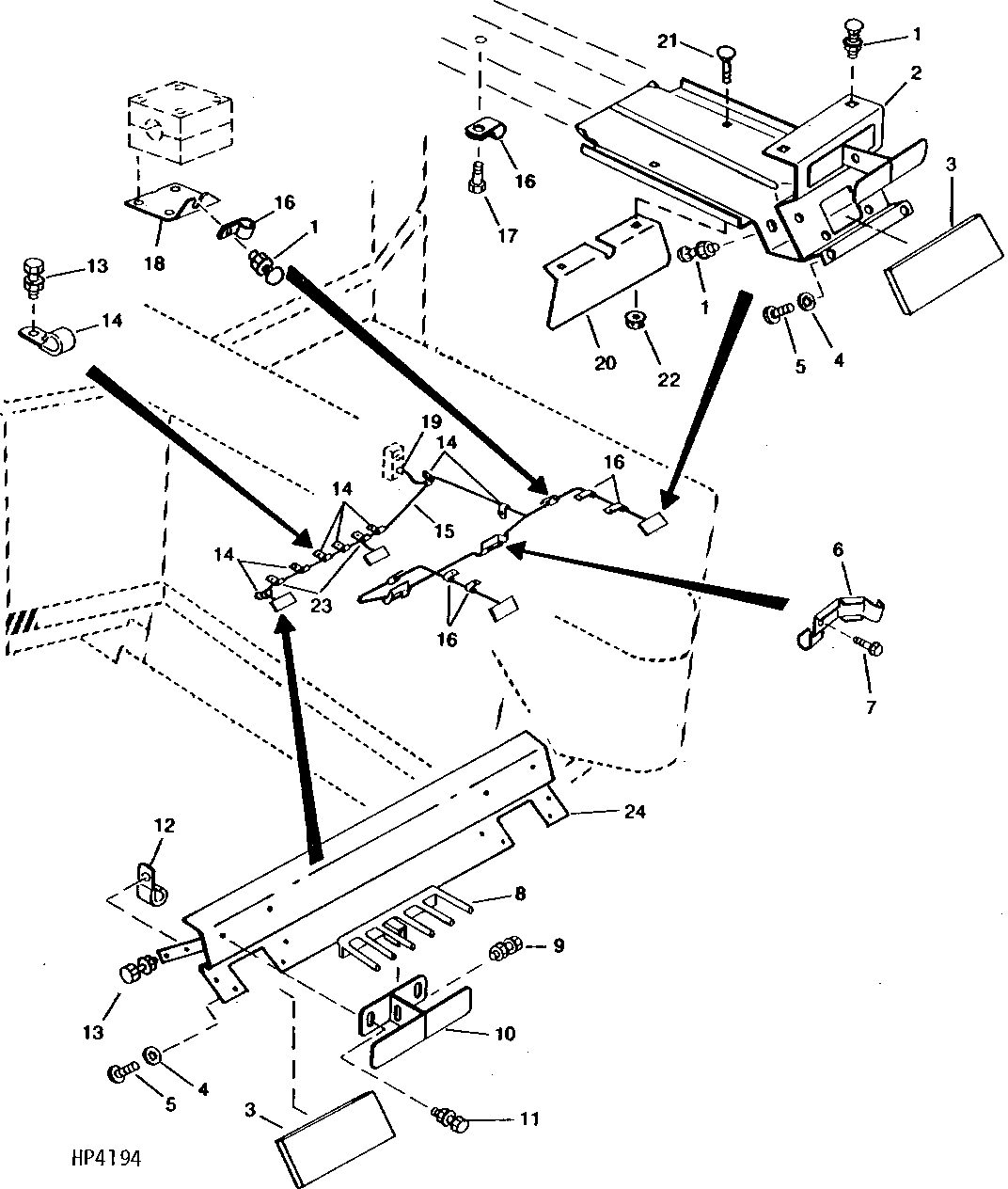

HARVESTRAK MONITOR SYSTEM AND WIRING HARNESS

Нет текстового описания
