FEEDER CONVEYOR IDLER SHAFT, DRUM AND CHAIN

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH137592	1	Conveyor	(SUB AH138187) WIDE SPACED ( 34 SLATS )
1	AH136530	1	Chain Link	(SUB AH137632) NARROW SPACED (49 SLATS)
2	16H1083	196	Rivet	5/16" X 5/8"
3	H134002	49	Slat	(SUB H206436)
3	H206436	49	Slat	-
4	H84026	6	Hook	-
5	AH84241	5	Chain Link	(SUB AH137630) COUPLER
6	-	3	Part 8	-
7	-	3	Part 9	-
8	-	3	Part 10	-
9	AH137631	3	Chain Link	-
10	19M7825	2	Screw	M16 X 65
10	C10232	1	Link	-
11	AH126091	2	Arm	-
12	14M7291	6	Flange Nut	M16
13	H131087	1	Bushing	-
14	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
15	H131088	1	Eyebolt	-
16	14M7275	1	Nut	M12
17	H97322	1	Cam	-
18	H84942	1	Plate	-
19	03M7202	1	Bolt	M12 X 50
20	14M7299	1	Flange Nut	M12
21	H144201	1	Adjusting Strap	-
22	H131090	1	Bolt	-
23	45M7040	1	Pin Fastener	10 X 60 mm
24	11M7059	1	Cotter Pin	3.200 X 20 mm
25	19M7790	6	Screw	M12 X 35
26	12H304	6	Lock Washer	3/8"
27	JD8551	2	Eccentric Locking Collar	-
28	H138753	2	Housing	-
29	JD8552	2	Ball Bearing	-
30	H123734	1	Shaft	FIXED DRIVE
31	AH142394	1	Drum	(SUB FOR AH133494)
32	19M7399	2	CAP SCREW	M16 X 85
33	14M7589	2	Lock Nut	M16, (SUB FOR W39621)
34	AH137632	1	Chain Link	-
34	H84026	1	Hook	-
35	C10232	1	Link	-

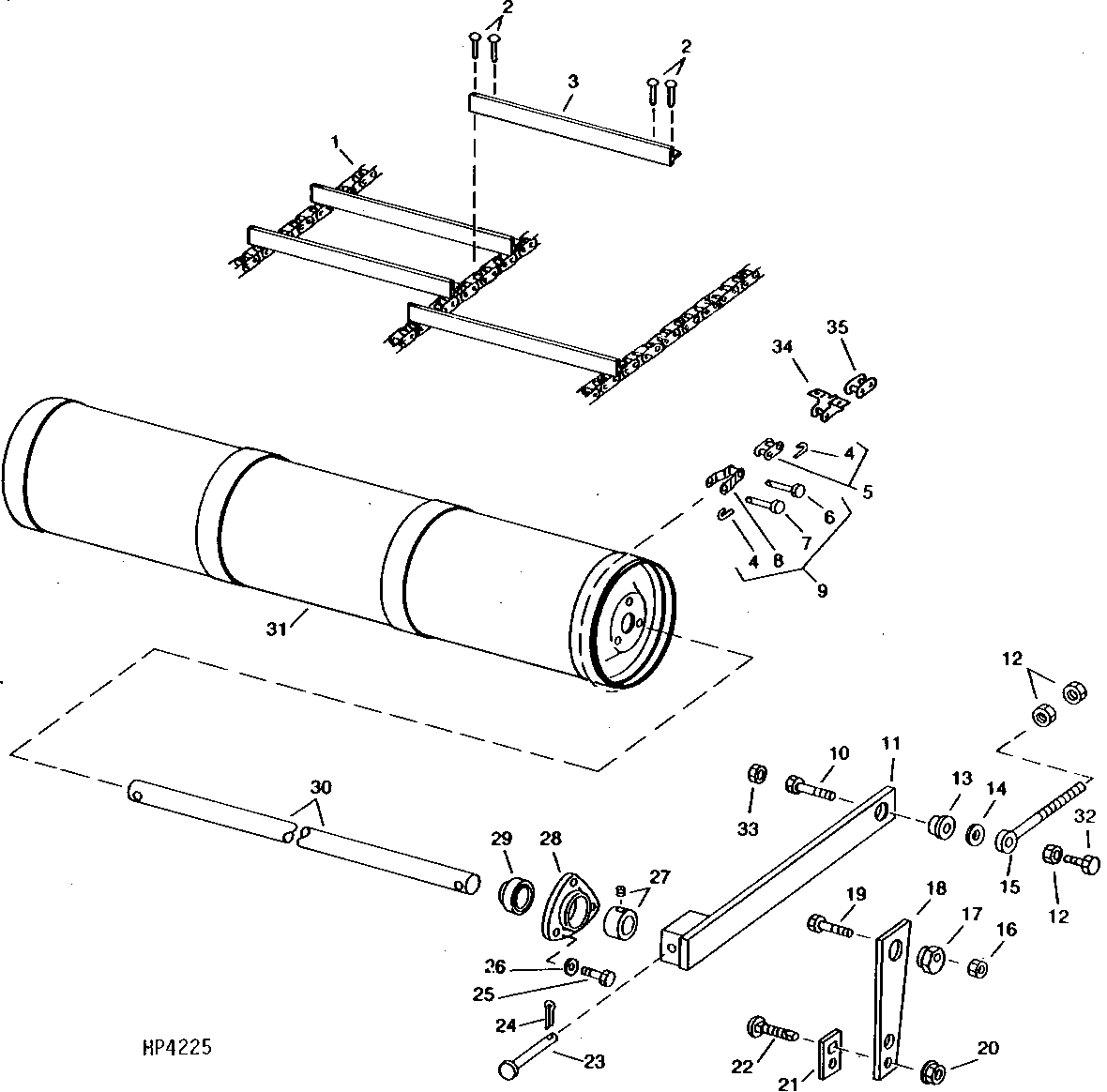

FEEDER CONVEYOR IDLER SHAFT, DRUM AND CHAIN
