FEEDER CONVEYOR DRIVE CHAIN, TIGHTENER AND GUIDES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	4	Lock Nut	M10
2	H130530	2	Guide	-
3	H134735	2	Plate	-
4	H134734	2	Bracket	-
5	03M7233	4	Bolt	M10 X 70
6	-	1	Part 6	19 MM (3/4"), ROLLER, TYPE 60, 223 LINKS ASSEMBLE FROM (4) AB1288H AND AB1289H.
7	H130528	1	Bracket	(SUB H141500)
8	14M7299	3	Flange Nut	M12
9	19M7789	1	Screw	M12 X 30
10	H130529	2	Spacer	-
11	AFH205780	1	Idler Sprocket	SUB FOR AE27909
12	03M7226	1	Bolt	M12 X 70
13	03M7197	1	Bolt	M12 X 25
14	14M7296	4	Flange Nut	M10
15	03M7190	4	Bolt	M10 X 20
16	24H1226	1	Washer	1/2" X 1-1/4" X 0.083"

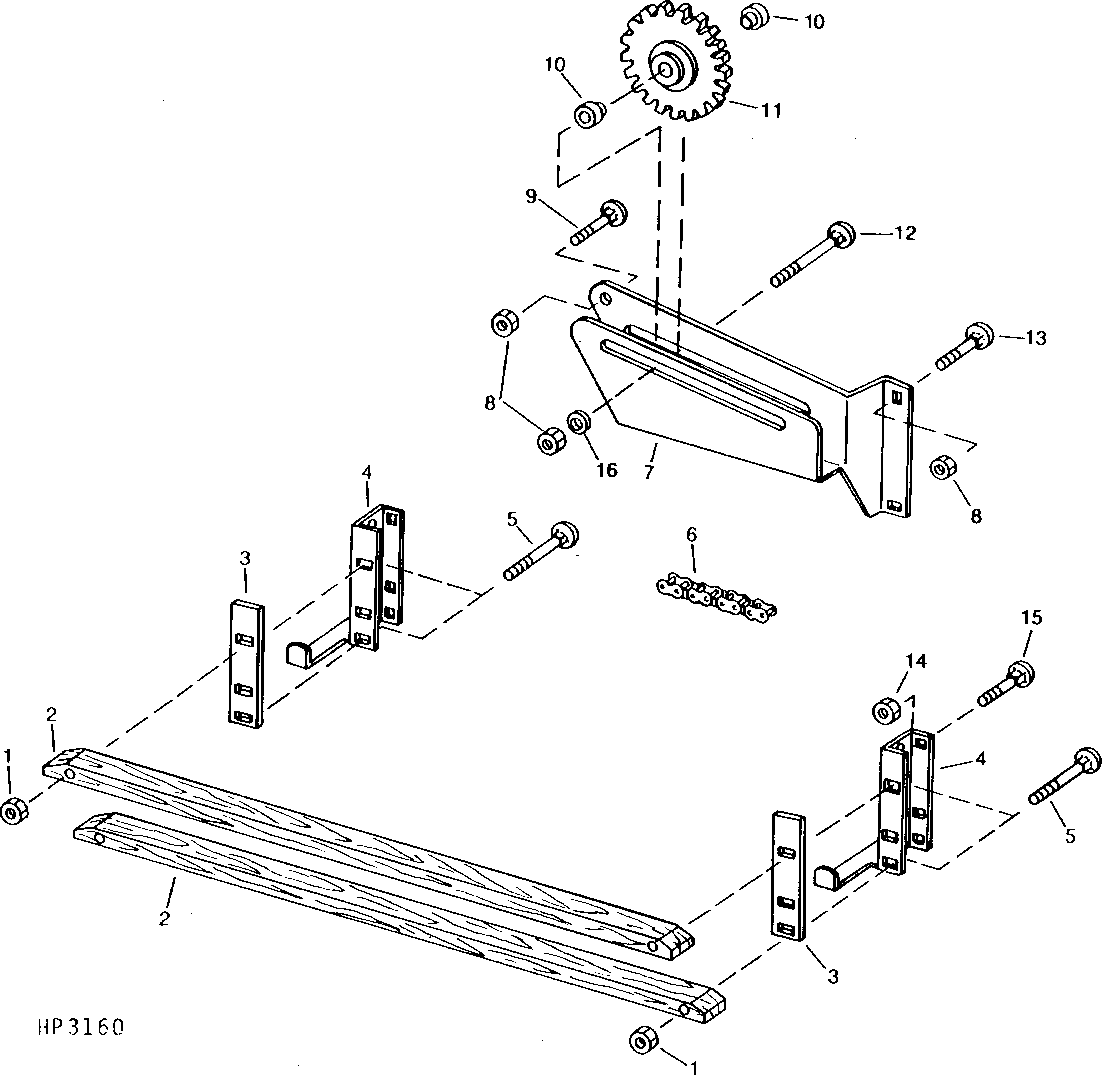

FEEDER CONVEYOR DRIVE CHAIN, TIGHTENER AND GUIDES

Нет текстового описания
