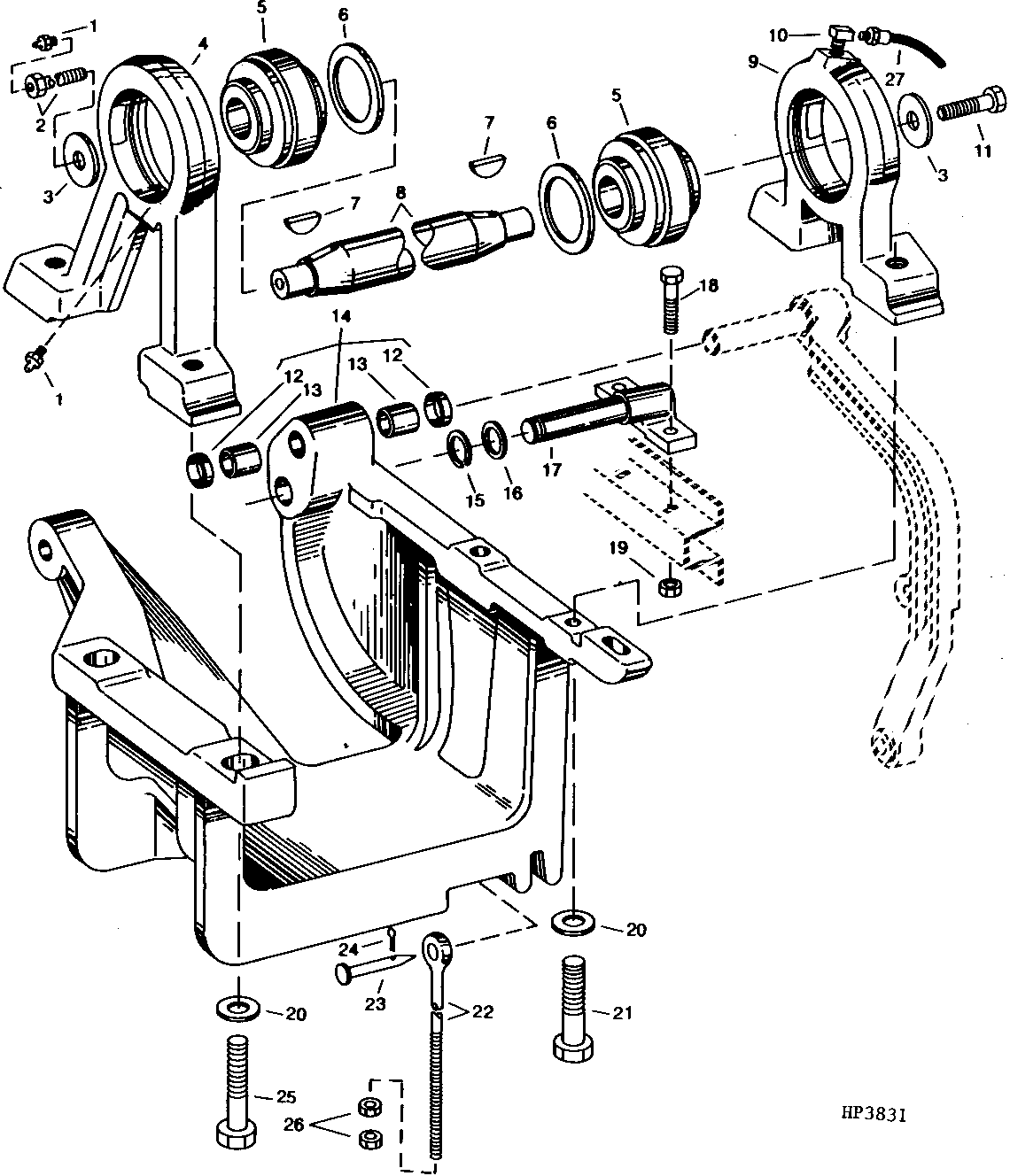

Dual - Range Cylinder Drive Intermediate Shaft Mounting

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	2	Lubrication Fitting	-
2	H110168	1	Screw	-
3	R20135	2	Washer	-
4	H121134	1	Bearing Housing W/O Bearing	-
5	AH108813	2	Ball Bearing	-
6	E18993	2	Washer	-
7	26M6787	2	Shaft Key	10 X 32 mm
8	H115596	1	Shaft	(SUB H148241)
8	H148241	1	Shaft	-
9	H119210	1	Housing	(SUB H203974)
9	H203974	1	Bearing Housing W/O Bearing	(ALSO ORDER (2) 19M7815)
10	JD7839	1	Lubrication Fitting	-
11	19M7793	1	Screw	M16 X 40, WITH BUSHINGS
12	AA5607R	2	Seal	-
13	H99147	2	Bushing	-
14	AH122451	1	Support	-
15	M2353T	1	Snap Ring	-
16	24H1513	1	Washer	1-13/32" X 2" X 0.060"
17	H127596	1	Pin	-
18	19M7898	2	Screw	M10 X 130
19	14M7296	2	Flange Nut	M10
20	T20217	4	Washer	-
21	19H3057	2	Cap Screw	1/2" X 2-3/4", (USE WITH H119210)
21	19M7815	2	Screw	M12 X 60, (USE WITH H203974)
22	H127583	1	Eyebolt	-
23	T22714	1	Pin	-
24	11M7028	1	Cotter Pin	5 X 32 mm
25	19M8306	2	Screw	M12 X 50
26	14M7291	2	Flange Nut	M16
27	AH121007	1	Hose	-

Dual - Range Cylinder Drive Intermediate Shaft Mounting
