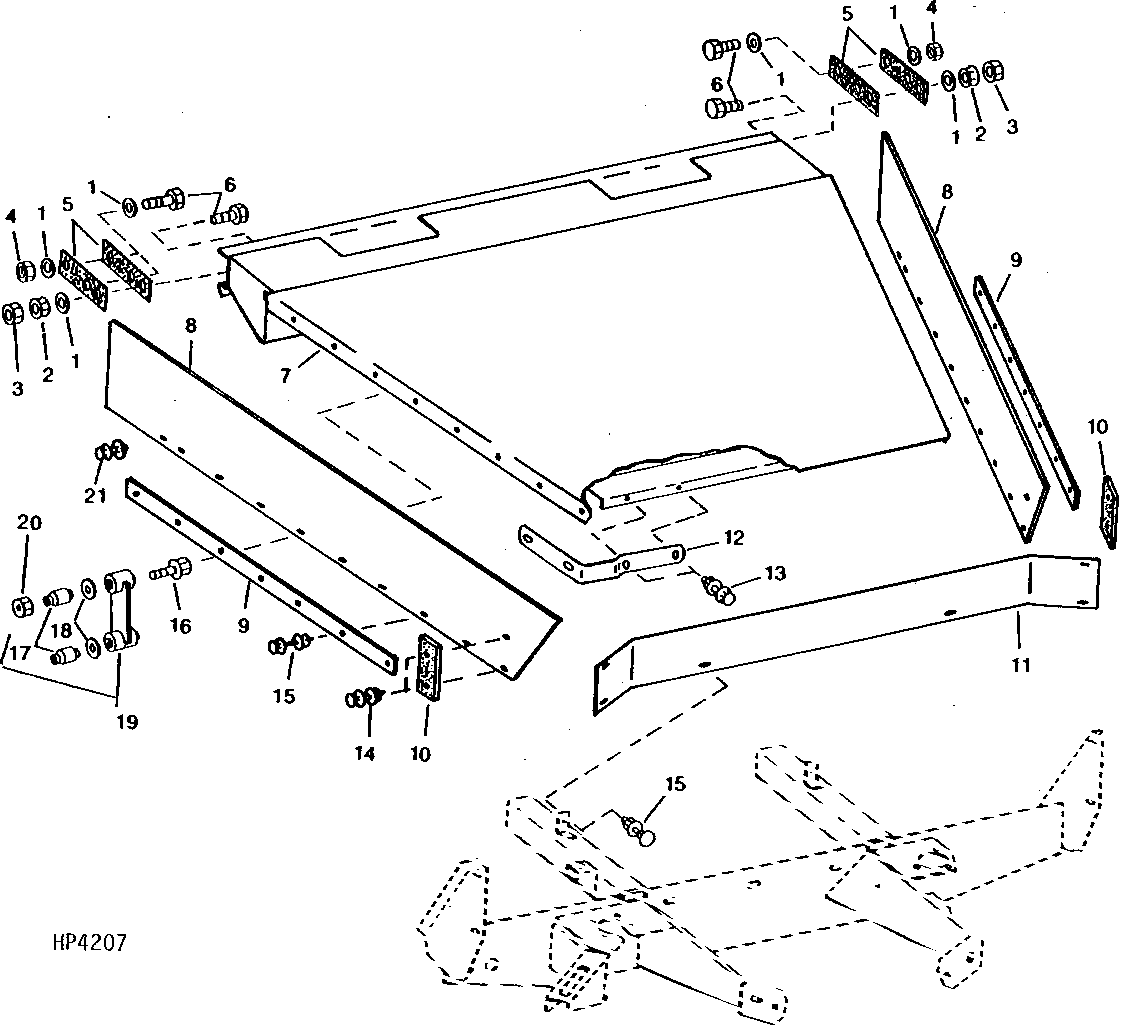

CHAFF SPREADER PAN AND SEALS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7178	10	Washer	10.500 X 30 X 2.500 mm
2	14M7296	2	Flange Nut	M10
3	14M7274	2	Nut	M10
4	14M7400	4	Lock Nut	M10
5	H130388	4	Strap	-
6	19M7807	4	Screw	M10 X 60
7	AH132359	1	Frame	(SUB AH141042)
7	AH141042	1	Frame	(SUB AH137975), (ALSO ORDER (2) H144161, H144157, H144158, (28) 03M7184, (28) 14M7298)
8	H136300	2	Seal	-
9	H136299	2	Reinforcement	-
10	H139006	2	Isolator	-
11	H136279	1	Shield	-
12	H143714	2	Strap	-
13	19M7866	4	Screw	M8 X 20
13	14M7298	4	Flange Nut	M8
14	19M7867	4	Screw	M8 X 25
14	14M7298	4	Flange Nut	M8
14	24H1351	4	Washer	9/16" X 1-1/2" X 0.164"
14	24H1790	4	Washer	17/32" X 1-1/2" X 0.164", (SUB 24H1351)
14	24H1294	4	Washer	11/32" X 1-1/8" X 1/16"
15	19M7866	18	Screw	M8 X 20
15	14M7298	18	Flange Nut	M8
16	19M7819	4	Screw	M12 X 90
17	AH125200	4	Isolator	-
18	T62323	4	Washer	13.487 X 51.054 X 3.175 mm (17/32" X 2.010" X 1/8")
19	AH125973	2	Arm	(SUB AH138233)
19	AH138233	2	Link	-
20	14M7299	4	Flange Nut	M12
21	19M7867	4	Screw	M8 X 25
21	24H1294	4	Washer	11/32" X 1-1/8" X 1/16"
