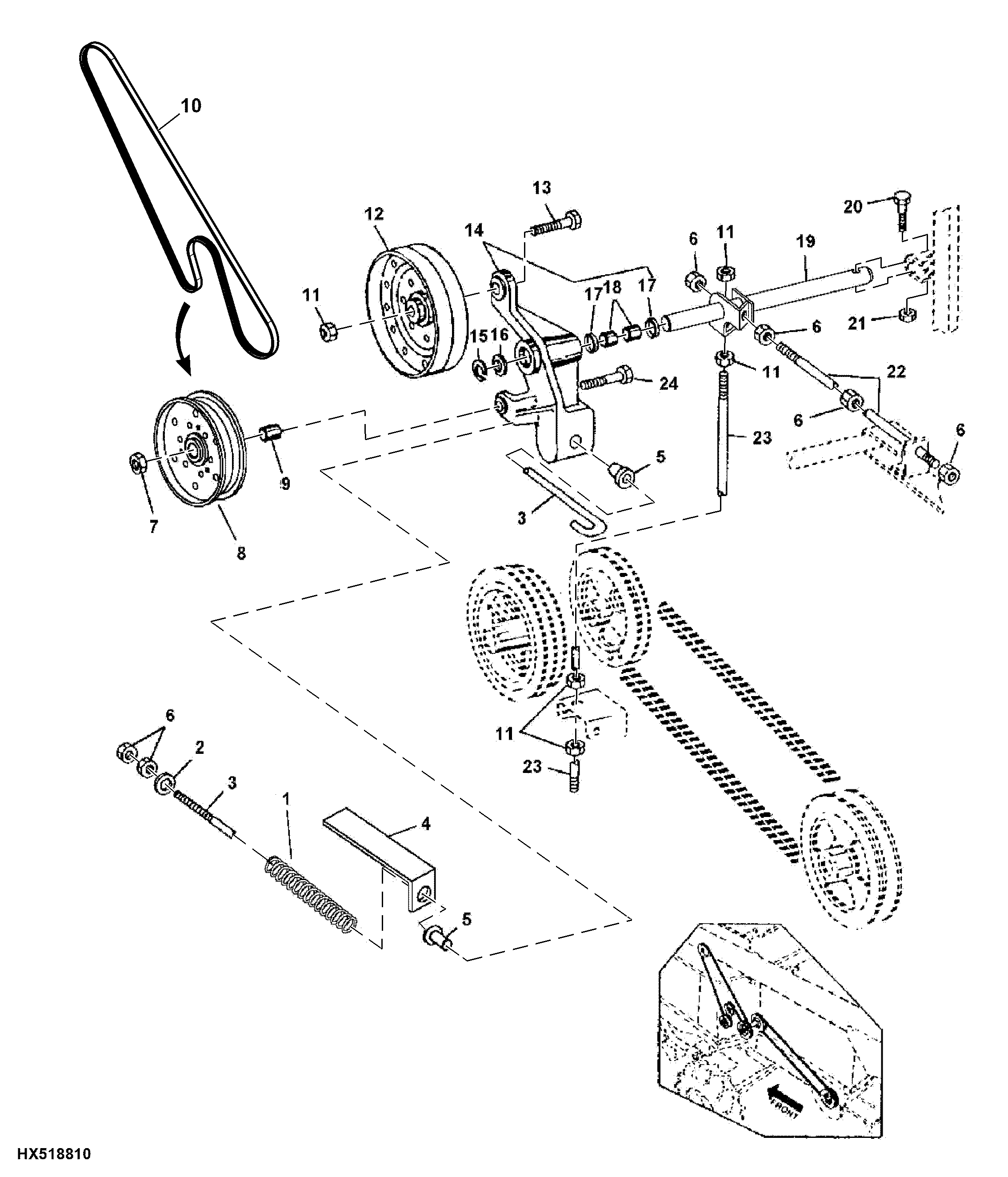

Straw Chopper Drives, Fine Cut, Front

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H82418	1	Spring	-
2	24H1106	1	Washer	11/16" X 1-3/4" X 0.134"
3	H141673	1	Bolt	USE WITH AH135342
4	H155062	1	Gauge	SUB FOR H159956, USE WITH R35542
5	H129208	2	Pivot	-
6	14M7276	6	Nut	M16
7	14M7291	1	Flange Nut	M16
8	AE22622	2	Idler	-
9	N110219	1	Bushing	-
10	H157726	1	V-Belt	LGTH = 4850 mm, WIDTH = 35.70 mm
11	14M7299	5	Flange Nut	M12
12	AH93318	1	Idler	-
13	19M7818	1	Screw	M12 X 80
14	AH135342	1	Arm	ALSO ORDER H141673, H129208, H140944, 14M7276 AND 24H1106
15	P46402	1	Snap Ring	-
16	24M7091	1	Washer	26 X 44 X 4 mm
17	AA5607R	2	Seal	-
18	H171061	2	Bushing	SUB FOR H99147
19	AH172214	1	Pin	SUB FOR AH134319
20	19M8292	1	Screw	M10 X 50
21	14M7296	1	Flange Nut	M10
22	H202763	1	Rod	SUB FOR H139545
23	H120198	1	Rod	-
24	19M7828	1	Screw	M16 X 100

Straw Chopper Drives, Fine Cut, Front
