Открытый узел

Leveling Cylinder (Sidehill)

Leveling Cylinder (Sidehill)

Leveling Cylinder (Sidehill)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

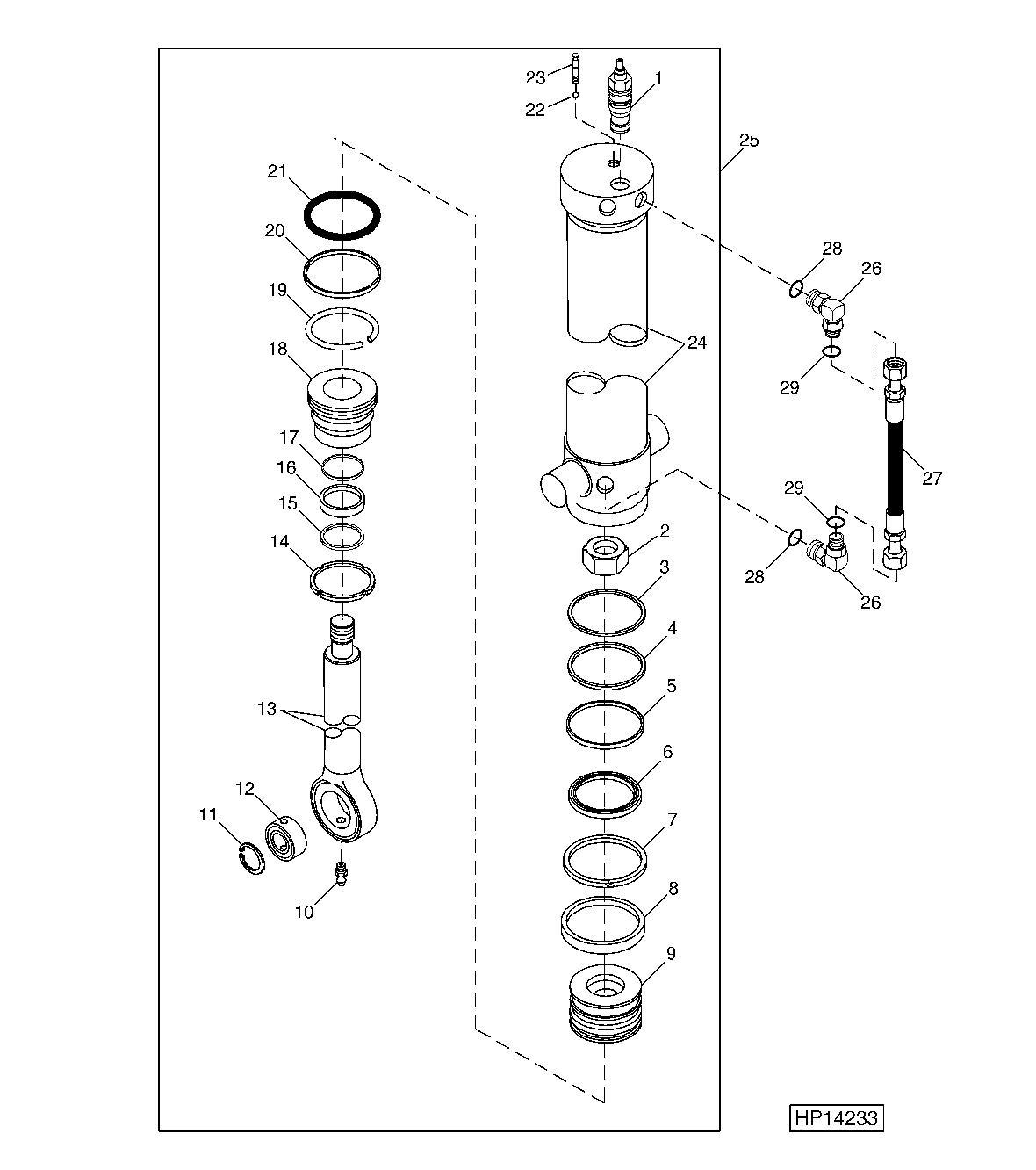

Leveling Cylinder (Sidehill)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH146623	1	Spool Valve	-
2	H170539	1	Nut	-
3	R81796	1	Ring	-
4	-	1	Part 4	-
5	-	1	Part 5	-
6	RE20343	1	Seal	(B)
7	-	2	Part 7	-
8	R81775	1	Wear Ring	(B)
9	-	1	Part 9	-
10	JD7798	1	Lubrication Fitting	-
11	-	2	Part 11	-
12	AH174843	1	Self-Aligning Bushing	-
13	AH171339	1	Rod	-
14	R81793	1	Nut	-
15	AH146557	1	Seal	(A)
16	H152794	1	Wear Ring	(A)
17	H152203	1	Seal	(A)
18	H155086	1	Hydr. Cylinder Rod Guide	-
19	R81787	1	Snap Ring	-
20	R81862	1	Back-Up Ring	(B)
21	R83577	1	O-Ring	(B)
22	H60816	1	Ball	-
23	AH96088	1	PLUG	-
24	-	1	Part 24	-
25	AH171327	1	Hydraulic Cylinder	LEVELING, ORDER AHC12212
25	AHC12212	1	Hydraulic Cylinder	-
26	38H1005	2	Elbow Fitting	-
27	AH204334	1	Hydraulic Hose	LGTH = 685 mm
28	R26375	2	O-Ring	-
29	T77857	2	O-Ring	-
..	AH210484	1	Hydraulic Cylinder Kit	ROD SEAL (SUB FOR AH148164 (INCLUDES PARTS MARKED (A)))
..	AH149844	1	Seal Kit	BORE (INCLUDES PARTS MARKED (B))
