LEVELING CYLINDER HOSES AND OIL LINES (SIDEHILL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH138547	1	Hydraulic Hose	LGTH = 1610 mm, R.H. ROD PORT TO L.H. ROD PORT
2	38H1005	1	Elbow Fitting	-
3	R26375	4	O-Ring	-
4	R28782	2	O-Ring	-
5	38H1159	2	Adapter Fitting	-
6	T77814	2	O-Ring	-
7	AH137572	2	Hydraulic Hose	LGTH = 1425 mm, CYLINDER TO TANK RESERVOIR
8	T77613	4	O-Ring	-
9	38H1405	2	Elbow Fitting	-
10	T77857	5	O-Ring	-
11	AH137616	1	Hydraulic Hose	LGTH = 1515 mm, R.H. PISTON PORT TO L.H. PISTON PORT
12	19M7802	2	Screw	M8 X 65
12	14M7298	2	Flange Nut	M8
13	H122772	4	Clamp	-
14	H112567	2	Plate	-
15	H75541	2	Clamp	-
16	H127589	8	Clamp	-
17	14M7298	2	Flange Nut	M8
17	19M8317	2	Screw	M8 X 40
18	03M7189	4	Bolt	M8 X 45
18	14M7298	4	Flange Nut	M8
19	T77932	4	O-Ring	-
20	AH137570	1	Oil Line	BOTTOM
21	H121168	2	Plate	-
22	H135156	4	Clamp	-
23	AH137569	1	Oil Line	CENTER
24	AH137614	1	Hydraulic Hose	LGTH = 1710 mm
25	AH138546	1	Hydraulic Hose	LGTH = 1465 mm
26	38H1024	1	Tee Fitting	-
27	RE43774	1	Diagnostic Coupling	DIAGNOSTIC
28	AH138553	1	Hydraulic Hose	LGTH = 310 mm
29	38H1205	1	Tee Fitting	-
30	AH137576	1	Oil Line	TOP
31	H141510	2	Clamp	-
32	19M7979	1	Screw	M8 X 55
32	14M7298	1	Flange Nut	M8
33	R77175	1	Cover	-

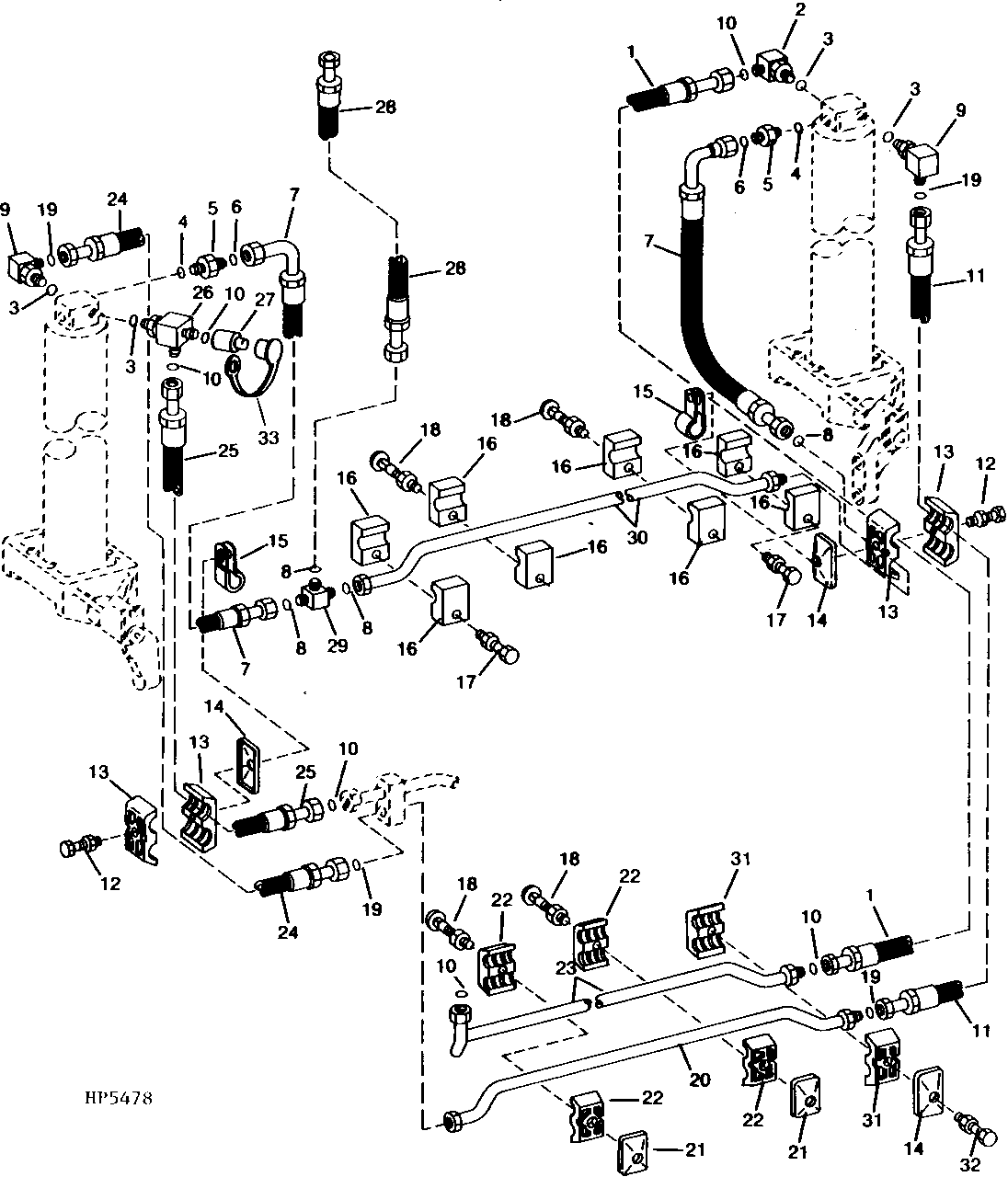

LEVELING CYLINDER HOSES AND OIL LINES (SIDEHILL)
