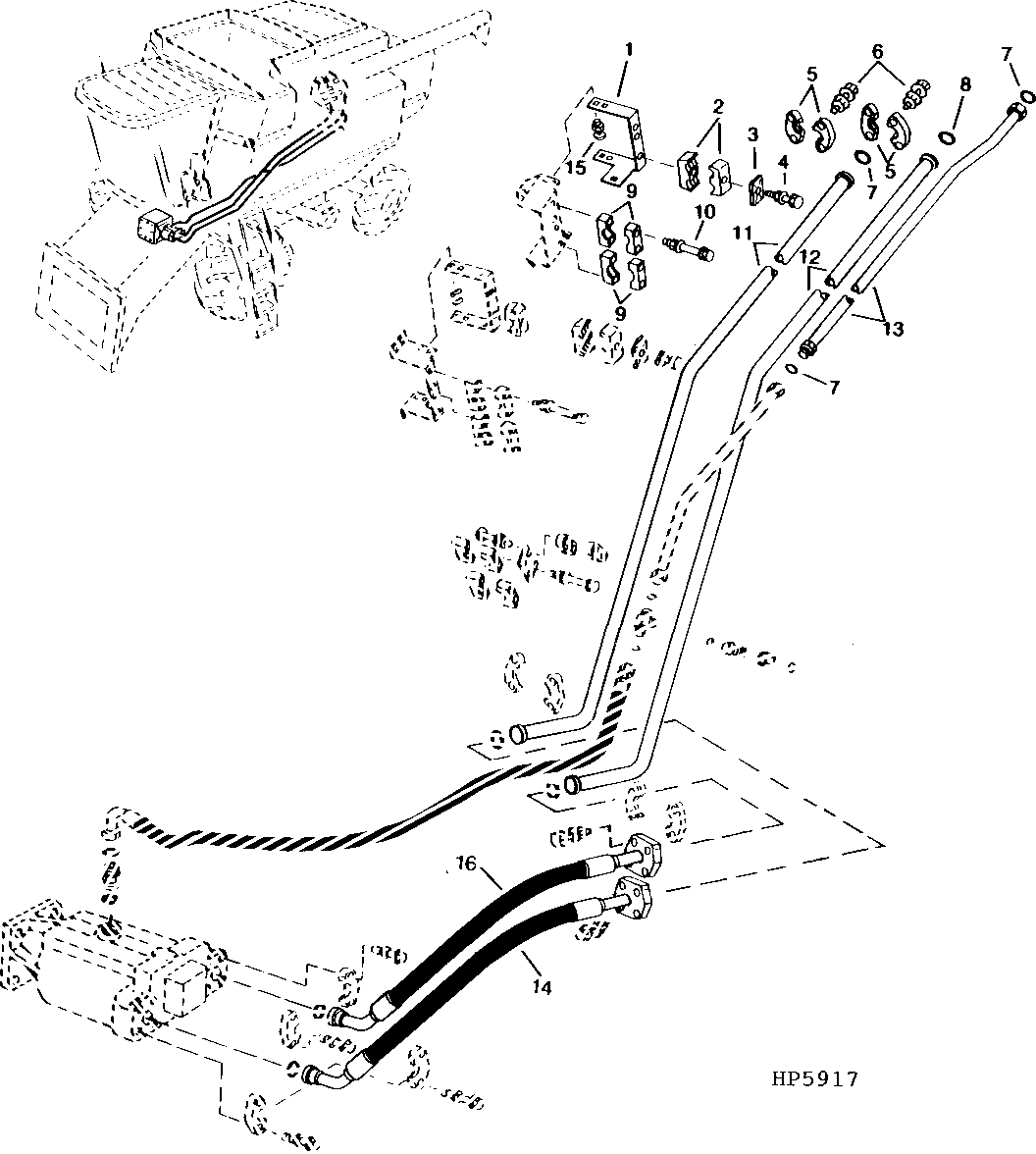

Hydrostatic Drive Oil Lines And Hoses, Lower, Sidehill ( - 655200)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H133659	1	Bracket	-
2	H111730	2	Clamp	-
3	H112567	1	Plate	-
4	19M7979	1	Screw	M8 X 55
4	14M7298	1	Flange Nut	M8
5	H122182	4	Flange Fitting	-
6	19H3465	8	Cap Screw	7/16" X 3"
6	T105740	16	Washer	-
6	14H1047	8	Nut	7/16"
7	T77858	3	O-Ring	-
8	T78313	1	O-Ring	-
9	H140180	4	Clamp	-
10	19M8039	4	Screw	M8 X 80
10	14M7298	4	Flange Nut	M8
11	AH134972	1	Oil Line	REVERSE PRESSURE
12	AH134971	1	Oil Line	FORWARD PRESSURE
13	AH127881	1	Oil Line	CASE DRAIN
14	AH141546	1	Hose	LGTH = 960 mm, REVERSE PRESSURE
15	03M7184	4	Bolt	M8 X 20
15	14M7396	4	Lock Nut	M8
16	AH141810	1	Hydraulic Hose	LGTH = 1030 mm, FORWARD PRESSURE

Hydrostatic Drive Oil Lines And Hoses, Lower, Sidehill ( - 655200)
