Hydrostatic Drive Lines And Hoses, Lower, Sidehill, 2WD (655201 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	1	O-Ring	-
2	38H1163	1	Adapter Fitting	-
3	T77858	4	O-Ring	-
4	AH145689	1	Hydraulic Hose	LGTH = 1180 mm, CASE DRAIN
5	T78313	2	O-Ring	-
6	H122182	4	Flange Fitting	-
7	19H1740	8	Cap Screw	7/16" X 1-3/4"
7	12H293	8	Lock Washer	7/16"
8	H150223	12	Hose Clamp	-
9	19M8039	12	Screw	M8 X 80
9	14M7396	12	Lock Nut	M8
10	H114876	2	Clamp	-
11	H131155	1	Bracket	-
12	03M7216	2	Bolt	M8 X 50
12	14M7298	2	Flange Nut	M8
13	03M7184	8	Bolt	M8 X 20
13	14M7396	8	Lock Nut	M8
14	H131115	1	Bracket	-
15	AH137622	1	Oil Line	CASE DRAIN
16	T77858	3	O-Ring	-
17	38H1208	1	Tee Fitting	-
18	38H1473	1	Reducer	-
19	38H1356	1	Tube Nut	-
20	T77613	1	O-Ring	-

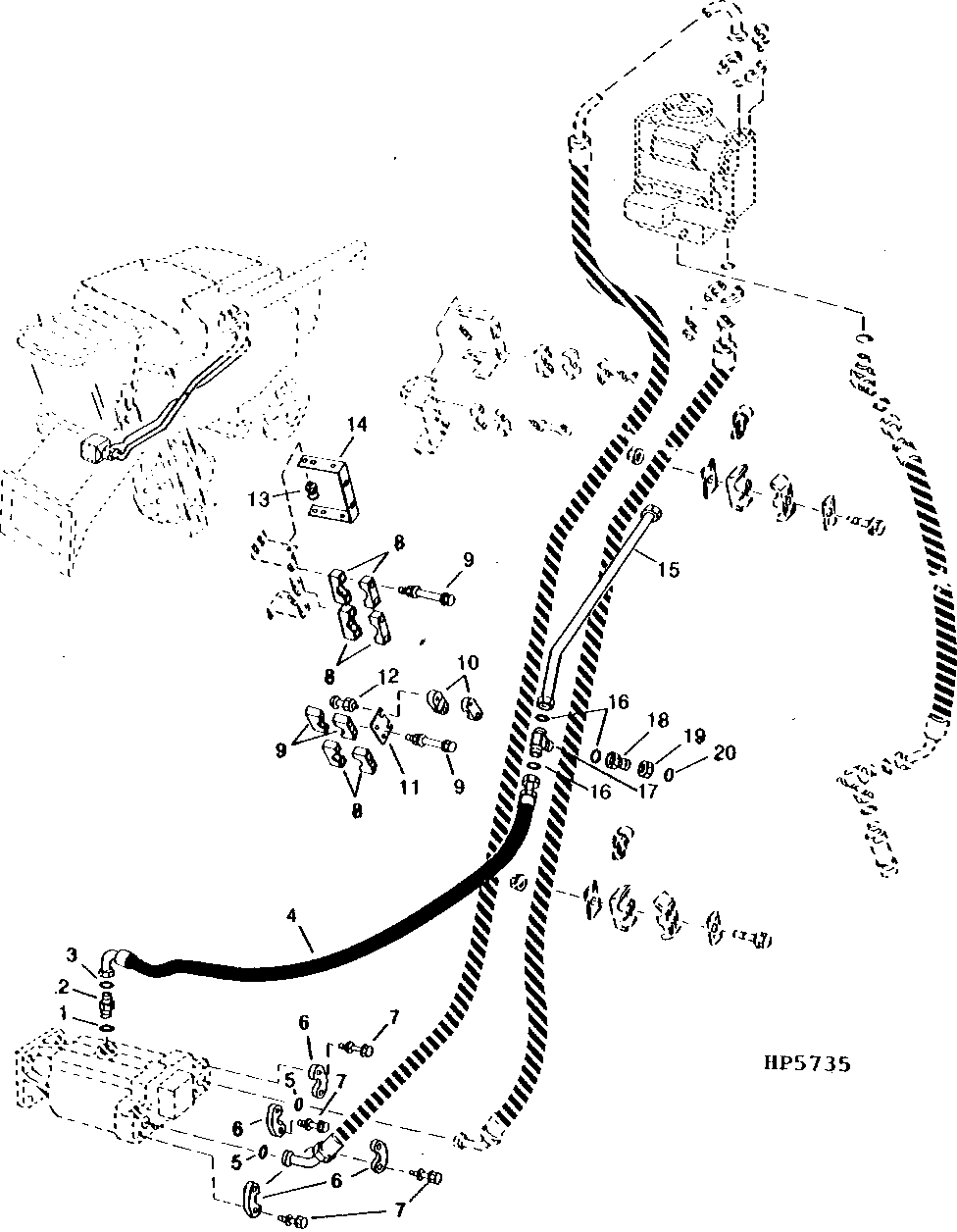

Hydrostatic Drive Lines And Hoses, Lower, Sidehill, 2WD (655201 - )
