Header Lift Hydraulic Lines And Hoses, Sidehill

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	3	O-Ring	-
2	38H1161	2	Adapter Fitting	-
3	T77857	12	O-Ring	-
4	AH137618	2	Hydraulic Hose	LGTH = 450 mm
5	T78716	3	Nut	-
6	AH138725	1	Oil Line	-
7	38H1206	1	Tee Fitting	-
8	AH136277	1	Hydraulic Hose	LGTH = 450 mm
9	H141839	1	Bracket	-
10	19M7865	1	Screw	M8 X 16
11	19M7866	1	Screw	M8 X 20
12	AH137691	1	Oil Line	-
13	H121168	4	Plate	-
14	H108291	4	Clamp	-
15	03M7262	2	Bolt	M6 X 50
15	14M7303	2	Flange Nut	M6
16	38H1378	1	Elbow Fitting	-
17	19M8317	1	Screw	M8 X 40
17	14M7298	1	Flange Nut	M8
18	H135974	1	Bracket	-
19	H108291	1	Clamp	-
20	AH131576	1	Oil Line	-
21	H131115	1	Bracket	-
22	03M7184	1	Bolt	M8 X 20
22	14M7396	1	Lock Nut	M8
23	38H1017	1	Tee Fitting	-
24	AH128753	1	Oil Line	-
25	38H1173	1	Adapter Fitting	-
26	R26448	1	O-Ring	-
27	19M8318	1	Screw	M8 X 45
27	14M7298	1	Flange Nut	M8
28	AH138724	1	Oil Line	-
29	H117937	2	Clamp	-
30	03M7189	1	Bolt	M8 X 45
30	14M7298	1	Flange Nut	M8

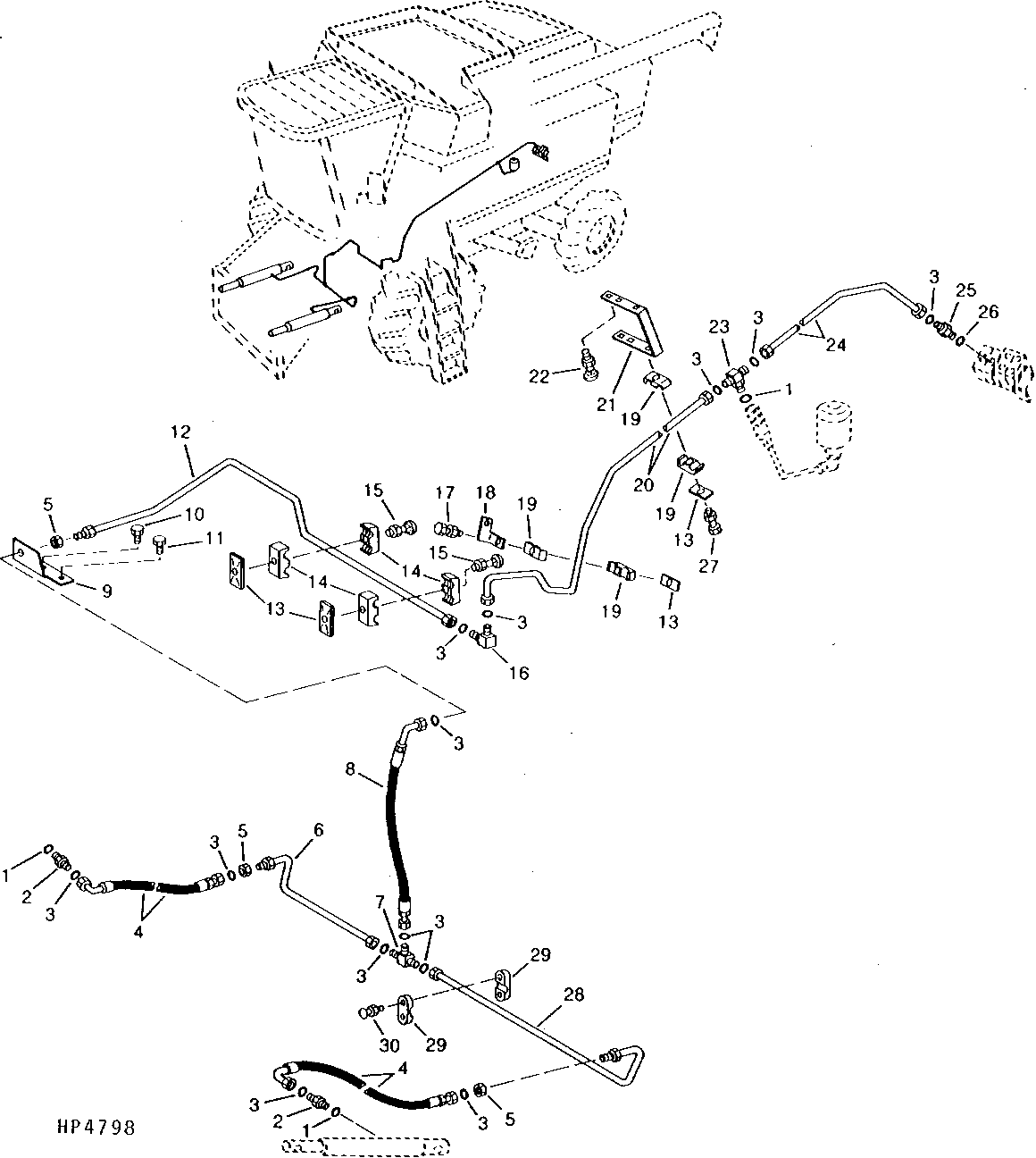

Header Lift Hydraulic Lines And Hoses, Sidehill
