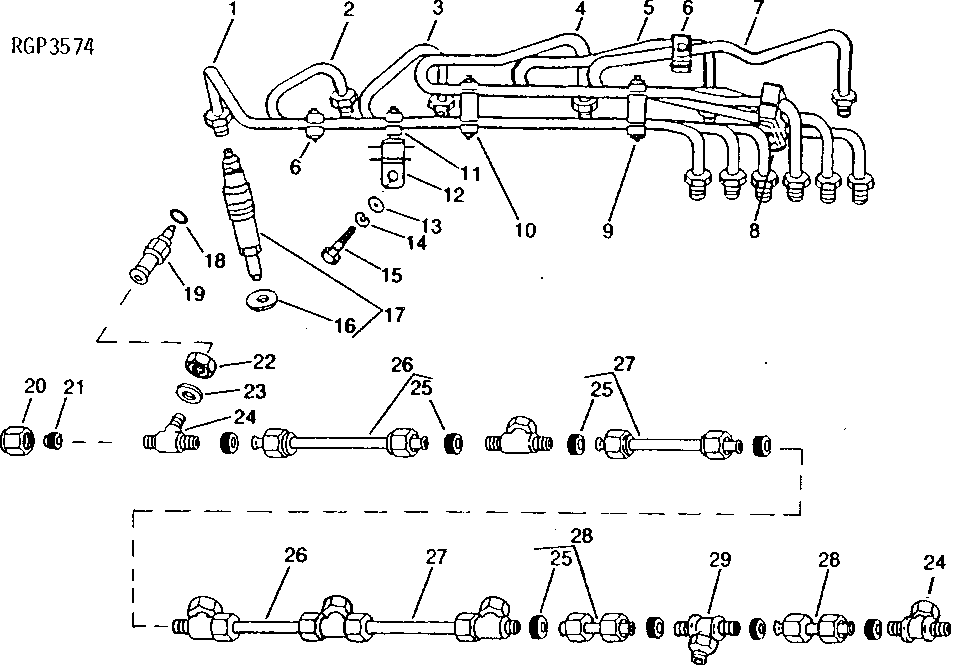

Fuel Injection Lines (165439 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE47431	1	Fuel Line	NO. 6
2	RE47430	1	Fuel Line	NO. 5
3	RE47429	1	Fuel Line	NO. 4
4	RE47428	1	Fuel Line	NO. 3
5	RE47427	1	Fuel Line	NO. 2
6	R59305	2	Strap	-
6	R58186	8	Clamp	-
6	R61144	2	Strap	-
6	21H1463	2	Cap Screw	0.190" X 7/8"
7	RE47426	1	Fuel Line	NO. 1
8	R59298	1	Strap	-
8	21H1463	2	Cap Screw	0.190" X 7/8"
8	R59297	2	Half Clamp	-
9	R59298	1	Strap	-
9	R71212	1	Clamp	-
9	R61145	1	Strap	-
9	R71398	2	Screw	4.826 X 38.100 mm (0.190" X 1-1/2")
10	R71398	1	Screw	4.826 X 38.100 mm (0.190" X 1-1/2")
10	R61144	3	Strap	-
10	R74804	1	Clamp	-
10	R58186	1	Clamp	-
10	R59305	2	Strap	-
10	R74030	1	Clamp	-
11	R59297	2	Half Clamp	-
11	21H1463	1	Cap Screw	0.190" X 7/8"
12	RE47120	1	Absorber	-
13	24H1305	1	Washer	13/32" X 13/16" X 0.065"
14	12M7066	1	Lock Washer	10 mm
15	19M7166	1	Cap Screw	M10 X 20
16	R84472	6	Washer	7.360 X 18.160 X 2 mm (0.290" X 0.715" X 0.079")
17	-	6	Part 31	FOR PARTS, SEE FUEL INJECTION NOZZLE GROUP
18	R77551	6	O-Ring	-
19	R87082	6	Fitting	(ALSO ORDER R77551)
20	R51937	1	Tube Nut	-
21	AR85519	1	Plug	-
22	R79604	6	Tube Nut	-
23	R79605	6	Washer	-
24	R79606	6	Tee Fitting	-
25	R51936	11	Sealing Washer	-
26	RE15807	2	Fuel Line	-
27	RE15808	2	Fuel Line	-
28	RE36421	2	Fuel Line	-
29	R97061	2	Tee Fitting	-
