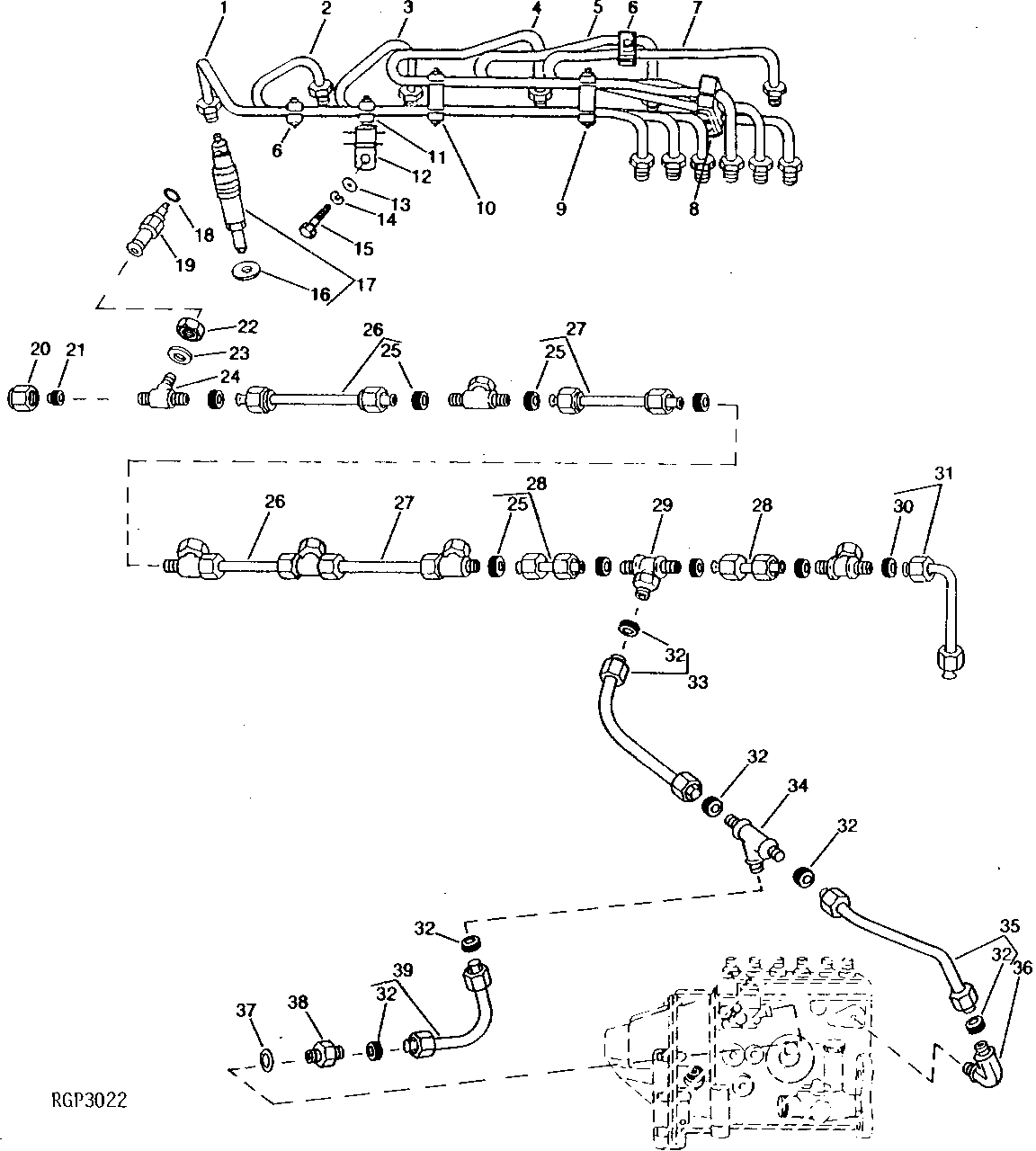

Fuel Injection Lines ( - 165438)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE47728	1	Fuel Line	NO. 6 (SUB FOR RE29512)
2	RE47727	1	Fuel Line	NO. 5 (SUB FOR RE29511)
3	RE47726	1	Fuel Line	NO. 4 (SUB FOR RE29510)
4	RE47725	1	Fuel Line	NO. 3 (SUB FOR RE29509)
5	R59305	2	Strap	-
5	R58186	4	Clamp	-
5	R61144	2	Strap	-
5	21H1463	2	Cap Screw	0.190" X 7/8"
6	RE47724	1	Fuel Line	NO. 2 (SUB FOR RE29508)
7	RE47723	1	Fuel Line	NO. 1 (SUB FOR RE29507)
8	R59298	1	Strap	-
8	R59297	2	Half Clamp	-
8	R61145	1	Strap	-
8	21H1463	2	Cap Screw	0.190" X 7/8"
9	R71212	1	Clamp	-
9	R71398	2	Screw	4.826 X 38.100 mm (0.190" X 1-1/2")
9	R61145	1	Strap	-
9	R59297	2	Half Clamp	-
9	R59298	1	Strap	-
10	R59305	1	Strap	-
10	R58186	1	Clamp	-
10	R74030	1	Clamp	-
10	R74804	1	Clamp	-
10	R61144	1	Strap	-
10	R71398	1	Screw	4.826 X 38.100 mm (0.190" X 1-1/2")
11	R59298	1	Strap	-
11	R59297	2	Half Clamp	-
11	21H1463	2	Cap Screw	0.190" X 7/8"
12	RE47120	1	Absorber	(SUB FOR RE12766)
13	24H1305	1	Washer	13/32" X 13/16" X 0.065"
14	12M7066	1	Lock Washer	10 mm
15	19M7166	1	Cap Screw	M10 X 20
16	R84472	6	Washer	7.360 X 18.160 X 2 mm (0.290" X 0.715" X 0.079")
17	-	6	Part 34	FOR PARTS, SEE FUEL INJECTION NOZZLE GROUP
18	R77551	6	O-Ring	-
19	R87082	6	Fitting	(ALSO ORDER R77551)
20	R51937	1	Tube Nut	-
21	AR85519	1	Plug	-
22	R79604	6	Tube Nut	-
23	R79605	6	Washer	-
24	R79606	6	Tee Fitting	-
25	R51936	12	Sealing Washer	-
26	RE15807	2	Fuel Line	-
27	RE15808	2	Fuel Line	-
28	RE36421	2	Fuel Line	-
29	R97061	1	Tee Fitting	-
30	R51936	5	Sealing Washer	-
31	AR104650	1	Fuel Line	-
32	R51936	1	Sealing Washer	-
33	RE30920	1	Fuel Line	-
34	R97061	1	Tee Fitting	-
35	RE35684	1	Fuel Line	-
36	R67364	1	Elbow Fitting	-
37	R48693	1	Washer	-
38	R91824	1	Fitting	-
39	RE30833	1	Fuel Line	-
