Feeder Conveyor Idler Shaft, Drum And Chain, Sidehill

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH137604	1	Conveyor	(28 SLATS)
2	16H1083	112	Rivet	5/16" X 5/8"
3	H206436	28	Slat	-
3	H134002	28	Slat	(SUB H206436)
4	H84026	1	Hook	-
5	AH137630	1	Chain Link	COUPLER
6	-	1	Part 7	(ORDER AH137631)
7	-	1	Part 8	(ORDER AH137631)
8	-	1	Part 9	(ORDER AH137631)
9	AH137631	1	Chain Link	OFFSET
10	H150528	1	Label	"IMPORTANT" (S-PIN LOCATION)
11	AH126091	2	Arm	-
12	14M7291	6	Flange Nut	M16
13	H131087	2	Bushing	-
14	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
15	N5044DN	2	EYEBOLT	-
16	19M7399	2	CAP SCREW	M16 X 85
17	H97322	2	Cam	-
18	H84942	2	Plate	-
19	H139098	2	Bolt	M12 X 51.500
20	14M7299	2	Flange Nut	M12
21	H144201	2	Adjusting Strap	-
22	H131090	2	Bolt	-
23	45M7040	1	Pin Fastener	10 X 60 mm
24	11M7059	1	Cotter Pin	3.200 X 20 mm
25	19M7790	6	Screw	M12 X 35
26	12H304	6	Lock Washer	3/8"
27	JD8551	2	Eccentric Locking Collar	-
28	H138753	2	Housing	-
29	JD8552	2	Ball Bearing	-
30	H123734	1	Shaft	-
31	AH142394	1	Drum	(SUB FOR AH133494)
32	14M7589	2	Lock Nut	M16, (SUB FOR W39621)
33	AH137632	1	Chain Link	ATTACHMENT
34	AH158635	1	Chain Link	ROLLER (REPLACES C10232)
..	AH231058	1	Brace	-

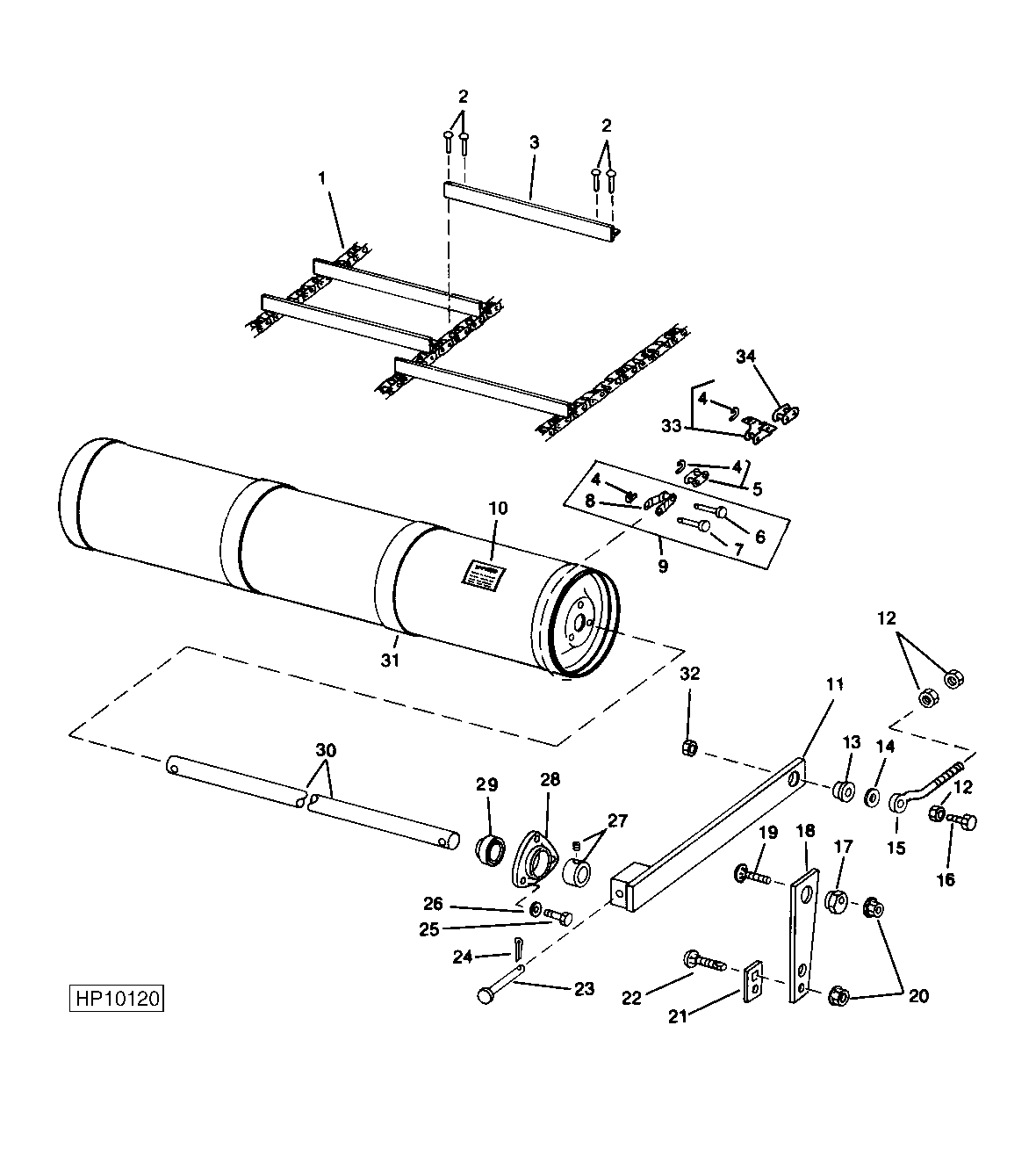

Feeder Conveyor Idler Shaft, Drum And Chain, Sidehill
