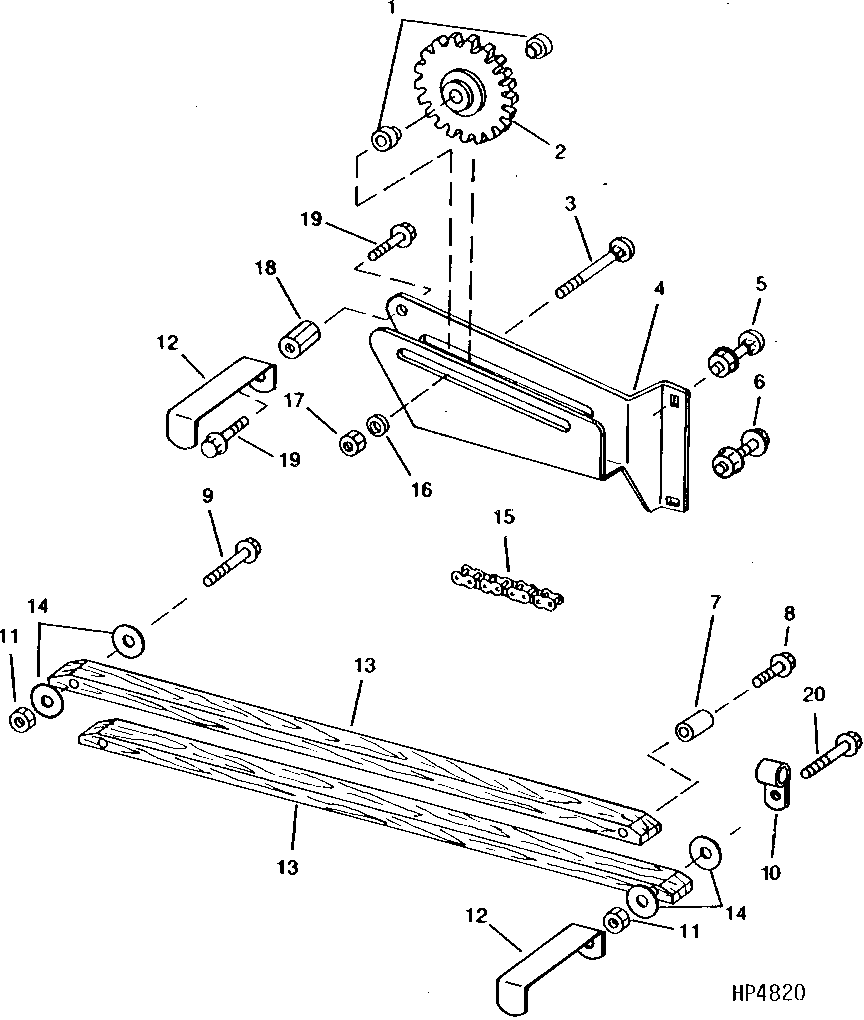

Feeder Conveyor Drive Chain, Tightener And Guides, Sidehill

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H130529	2	Spacer	-
2	AFH205780	1	Idler Sprocket	Z=15, SUB FOR AE27909
3	03M7226	1	Bolt	M12 X 70
4	H141500	1	Bracket	-
5	03M7198	1	Bolt	M12 X 30
5	14M7299	1	Flange Nut	M12
6	19M7789	1	Screw	M12 X 30
6	14M7299	1	Flange Nut	M12
7	28H1497	1	Bushing	0.493" X 0.675" X 1-1/2"
8	19M7812	1	Screw	M10 X 100
9	19M7809	2	Screw	M10 X 70
10	AH89557	1	Clip	-
11	14M7400	4	Lock Nut	M10
12	H145145	2	Bracket	-
13	H130530	2	Guide	-
14	H128084	4	Washer	-
15	-	1	Part 17	ROLLER, TYPE 60, 19 MM (3/4") 229 LINKS (ASSEMBLE FROM (4) AB1288H AND AB1289H)
16	24H1226	1	Washer	1/2" X 1-1/4" X 0.083"
17	14M7299	1	Flange Nut	M12
18	H143489	1	Bushing	-
19	19M7785	2	Screw	M10 X 25
20	19M7810	1	Screw	M10 X 80

Feeder Conveyor Drive Chain, Tightener And Guides, Sidehill

Нет текстового описания
