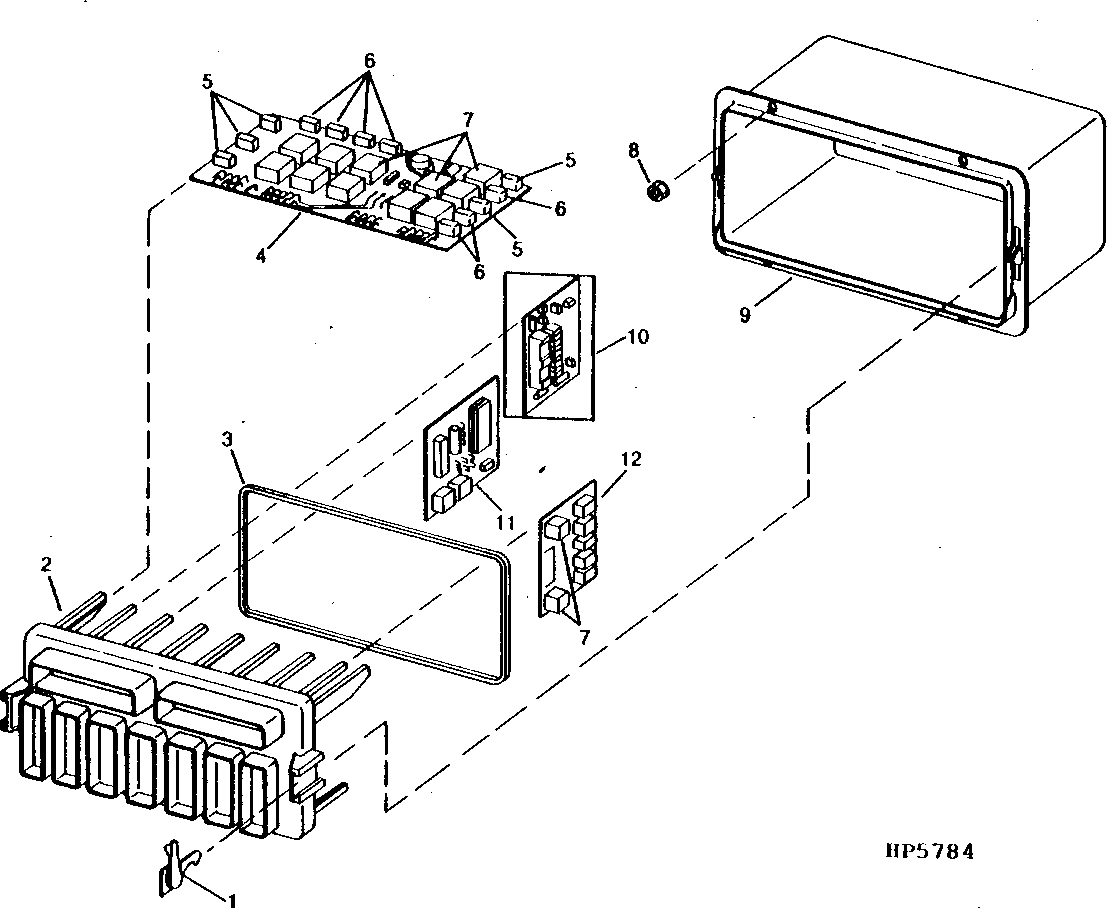

Central Electronics Module and Circuit Boards

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH115943	2	Latch	-
2	H124206	1	Cover	-
3	H144242	1	Seal	(SUB FOR H133728)
4	AH145699	1	Circuit Board	SUB FOR AH134447, AH132208, AH140078 OR AH143711. AH144381, (2) AH201526 ORDER W/ AH143711 WHEN POWER CIRCUIT BOARD INSTALLED ON COMBINE W/ END SERIAL NUMBER 655200 W/ EXISTING LH MAIN WIRING HARNESS AND FAN SPEED ADJUST MOTOR. AH144382 ORDER W/ AH143711, AH143903 WHEN FAN SPEED ADJUST MOTOR INSTALLED W/ END SERIAL NUMBER 655200 W/ EXISTING LH MAIN HARNESS
4	AH136356	1	Hardware Kit	-
5	AH122139	1	Circuit Breaker	(30 AMP)
6	AH127677	7	Circuit Breaker	(20 AMP)
7	AH201526	13	Relay	(SUB FOR AH106612)
8	14M7303	4	Flange Nut	M6
9	H124205	1	Box	-
10	AH137238	1	Circuit Board	SHAFT SPEED (SEE OVERHEAD CONSOLE PANEL) (SUB FOR AH125485)
11	AH206742	1	Kit	(SUB FOR AH128397, AH142442, AH144433, AH145964 OR AH204774) (SUB AH208315) DIAL-A-SPEED CONTROLLER
11	AH208315	1	Kit	DIAL-A-SPEED™ Controller INCLUDES AH208314
11	AH208314	1	Circuit Board	-
12	AH145701	1	Circuit Board	(SUB FOR AH130102, AH136498, AH143745) (W/O CONTOUR MASTER) DIAL-A-MATIC
12	AH137147	1	Circuit Board	Not For 9500SH, (W/CONTOUR MASTER)
..	BH79485	1	Complete Goods/Ship. Bundle	DIAL-A-SPEED CONTROL
