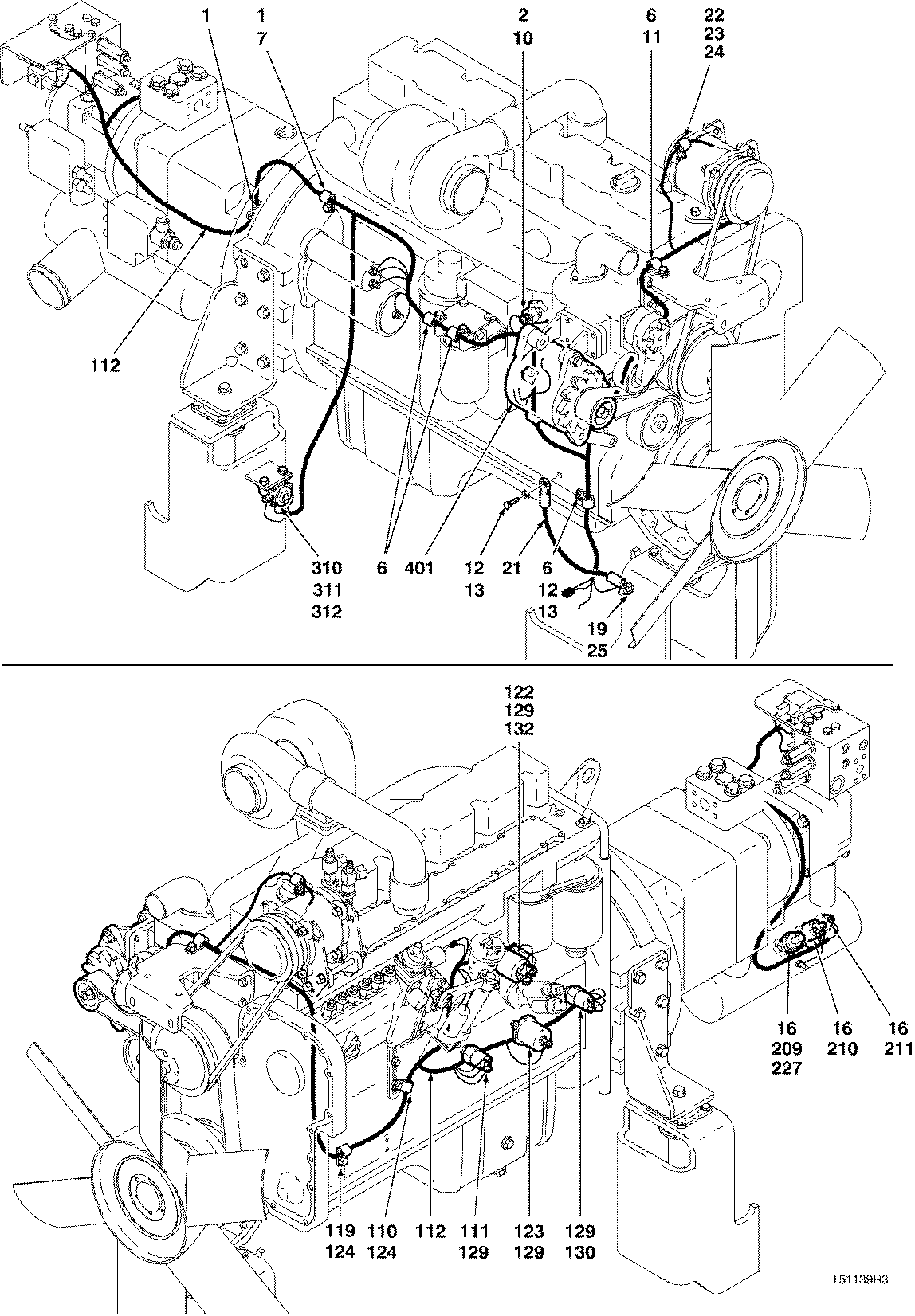

ELECTRICAL SYSTEM CUMMINS ENGINE ( 969127 - 10BA1280) 3210-048/10 [3210-048/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810785600	2	CLAMP*1/2 -	-
2	810874100	1	ADAPTER	-
6	810626700	4	Clamp	-
7	811875800	1	Clamp	-
10	F120280	1	Sender	-
11	811699400	1	SCREW*M10X1.50-25mm -	-
12	841778000	2	BOLT*M12X1.75-20 -	-
13	810011600	2	WASHER*1/2	-
16	810402100	6	TIE WRAP -	-
19	811707000	1	LOCKNUT*M10X1.50 -	-
21	700070600	1	Wiring Harness	-
22	811699500	1	SCREW*M10X1.50-30 -	-
23	811707000	1	LOCKNUT*M10X1.50 -	-
24	810785400	1	CLAMP*3/8	-
25	810309800	1	FLAT WASHER 3/8 - HARDENED	-
110	810785600	1	CLAMP*1/2 -	-
111	F120282	1	Switch	-
112	F278297	1	WIRE HARNESS - ENGINE - UP TO 987323	-
119	810533500	1	CLAMP*1	-
122	842595000	1	Switch	-
123	810834600	1	SENDER - OIL PRESSURE	-
124	811699300	3	SCREW*M10X1.50-20 -	-
129	810402100	8	TIE WRAP -	-
130	F120848	1	Switch	-
132	810820700	1	Adapter Fitting	-
209	842719100	1	Switch	-
210	842595000	1	Switch	-
211	F120280	1	Sender	-
227	810059200	1	ADAPTER -	-
310	842584700	1	SWITCH -	-
311	811812500	2	BOLT*M6X1.0X16 -	-
312	811706800	2	LOCKNUT*M6X1.00 -	-
401	F434805	1	ALTERNATOR -	-
-	F288568	1	WIRE HARNESS - ENGINE - FROM 987324	-

ELECTRICAL SYSTEM CUMMINS ENGINE ( 969127 - 10BA1280) 3210-048/10 [3210-048/10]
