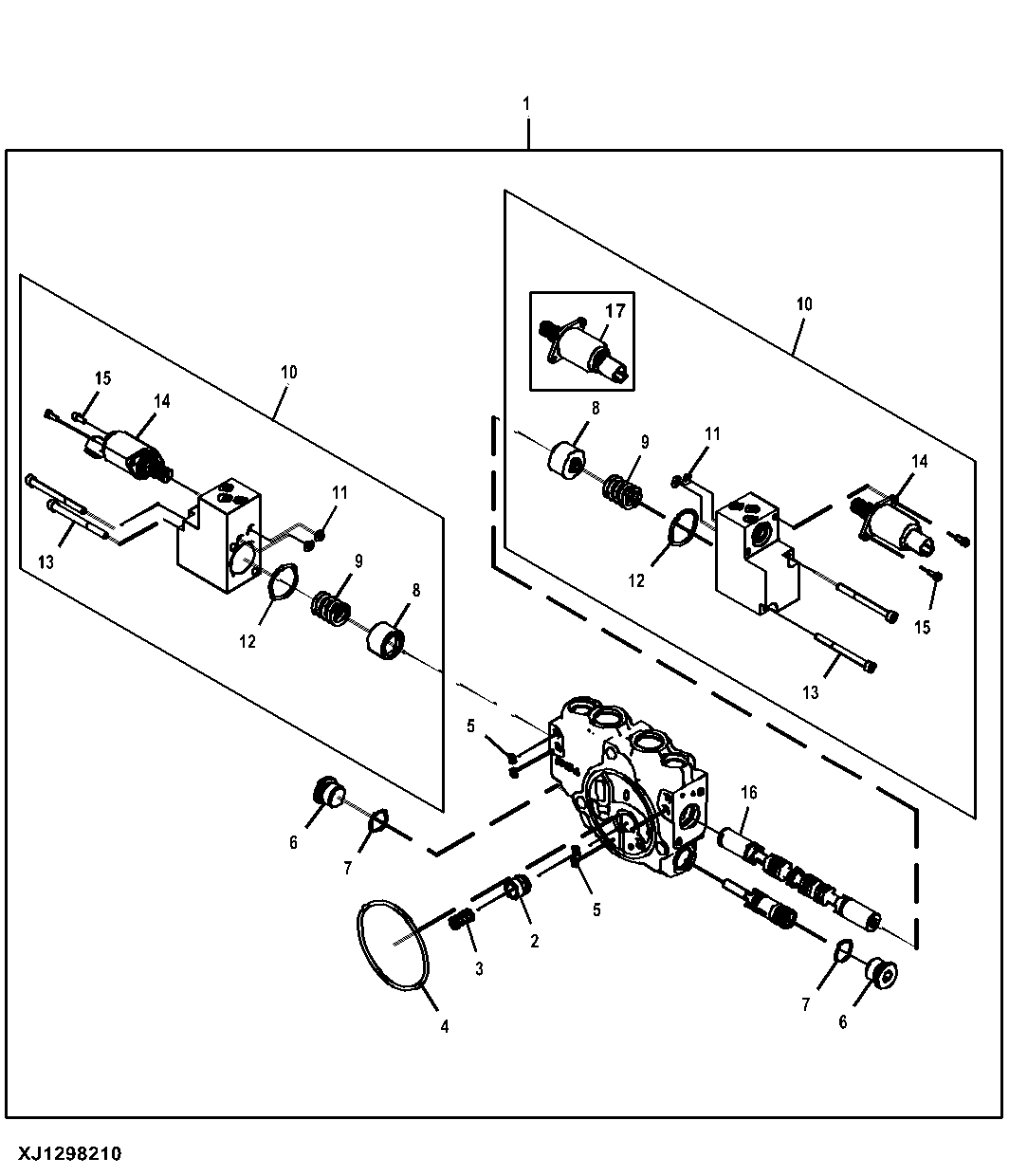

Implement Valve Section Components, Winch ( - 710970)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT507383	1	Spool Valve	INCLUDES AT314538
1	AT314538	1	Seal Kit	INCLUDES R111235, R79060 AND T107887
1	R111235	1	Back-Up Ring	-
1	R79060	1	O-Ring	-
1	T107887	1	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
1	AT461964	1	Spool Valve	Implement Valve Winch, ORDER AT507383
2	T264615	1	Poppet	-
3	T81539	1	Spring	-
4	T118685	1	O-Ring	88.494 X 3.531 mm (3-31/64" X 0.139")
5	-	4	Part 10	ORDER AT314538
6	64M1021	2	Drain Plug	-
7	51M7045	2	O-Ring	19.300 X 2.200 mm
8	T254536	1	Valve Seat Insert	-
9	T254535	1	Spring	-
10	AT448564	2	Valve Kit	End Cap, Solenoid, USE WITH AT461964
10	AT507387	2	Valve Kit	End Cap, Solenoid, USE WITH AT507383
11	T190766	2	Seal	-
12	T254539	1	O-Ring	-
13	19M9390	2	Screw	M6 X 70
14	AT497305	1	Valve	USE WITH AT507383; INCLUDES AT504476
14	AT504476	1	Seal Kit	-
15	19M7702	2	Screw	M4 X 10
16	-	1	Part 23	ORDER AT507383
17	AT411917	1	Valve	USE WITH AT461964; ORDER AT497305

Implement Valve Section Components, Winch ( - 710970)
