Boom kit, 3.1 m

Boom kit, 3.1 m

Boom kit, 3.1 m

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Boom kit, 3.1 m

Нет текстового описания

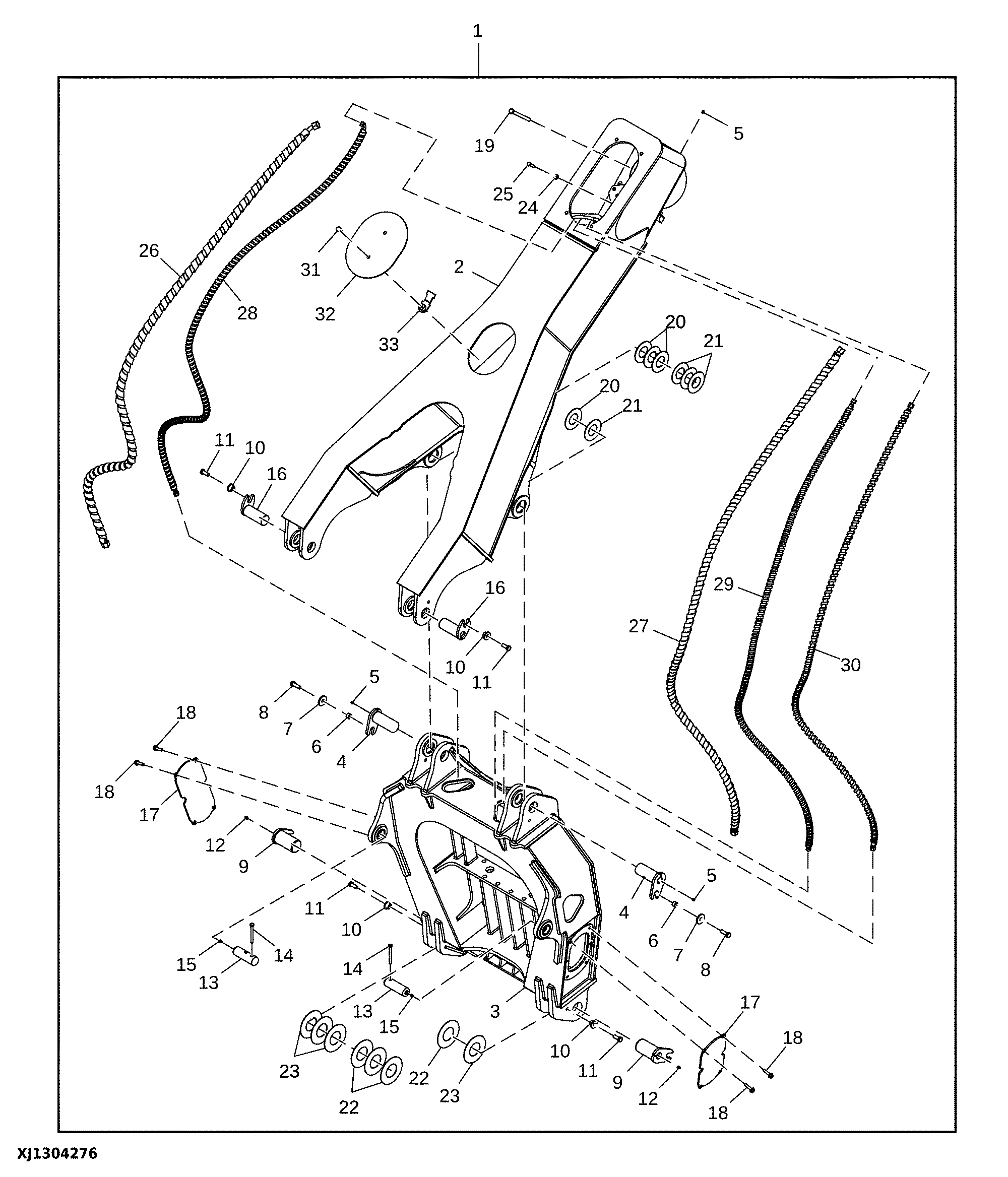

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT10135	1	Grapple Boom	-
2	AT471398	1	Grapple Boom	LF Components on Separate Page, ORDER AT481496
2	AT518765	1	Grapple Boom	LF Boom and Rotate Service Kit, 3.1 m Components on Separate Page
2	AT481496	1	Grapple Boom	LF Boom and Rotate Service Kit, 3.1 m Components on Separate Page, ALSO ORDER (2) AT482028, AT482027, 19M7789, ORDER AT518765
3	AT471748	1	Arch	CA, ORDER AT497267
3	AT497267	1	Arch	CA
4	AT482762	2	Pin	-
5	JD7797	3	Lubrication Fitting	-
6	28H3401	2	Spacer	0.742" X 1.050" X 5/8"
7	T146246	2	Washer	-
8	19M7409	2	Cap Screw	M16 X 50
9	AT450513	2	Pin	With Retainer
10	T176064	4	Bushing	-
11	19M7488	4	Cap Screw	M16 X 40
12	JD7798	2	Lubrication Fitting	-
13	T320212	2	Pin Fastener	Cylinder
14	T142262	2	Cap Screw	-
15	JD7759	2	Lubrication Fitting	-
16	AT173497	2	Pin	-
17	T391073	2	Cover	-
18	19M8306	12	Screw	M12 X 50
19	19M8190	2	Cap Screw	M16 X 180
20	T361425	4	Washer	64.500 X 126 X 3 mm (2.539" X 4.961" X 0.118")
21	T143992	4	Washer	63 X 126 X 1.600 mm (2.480" X 4.961" X 1/16")
22	T198214	4	Washer	80.500 X 165 X 2 mm (3.169" X 6.496" X 0.079")
23	T198213	4	Washer	80.500 X 165 X 2.500 mm (3.169" X 6.496" X 0.098")
24	24M7240	4	Washer	13 X 25 X 3 mm
25	19M7496	4	Cap Screw	M12 X 45
26	AT469914	1	Hydraulic Hose	LGTH = 3350 mm
27	AT484315	1	Hydraulic Hose	LGTH = 3310 mm
28	AT469916	1	Hydraulic Hose	LGTH = 3129 mm, Grapple Rotate
29	AT469917	1	Hydraulic Hose	LGTH = 3055 mm, Grapple Rotate
30	AT469918	1	Hydraulic Hose	LGTH = 3020 mm, Grapple Rotate
31	19M7789	2	Screw	M12 X 30
32	AT482027	1	Cover	Squeeze and Rotate Valve
33	AT482028	2	Bar	Retainer
