Rear Brake Lines, W/ High Flow SCV (For Scraper) ( - 804100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H3448	2	Bushing	0.546" X 0.840" X 3-1/2"
2	RE572355	1	Hydraulic Hose	-
3	T77613	3	O-Ring	-
4	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
5	28H3390	1	Spacer	0.364" X 0.540" X 1"
6	T120536	2	Clamp	-
7	RE567147	1	Line	-
8	19M7873	1	Screw	M8 X 110
9	38H5003	1	Adapter Fitting	-
10	T77857	2	O-Ring	-
11	51M7043	1	O-Ring	15.300 X 2.200 mm
12	M162416	2	Bushing	-
13	R54102	1	Half Clamp	-
14	38H5016	1	Elbow Fitting	-
15	51M7041	1	O-Ring	11.300 X 2.200 mm
16	RE580744	1	Oil Line	-
17	R556325	1	Bracket	-
18	38H5018	1	Elbow Fitting	-
19	51M7045	1	O-Ring	19.300 X 2.200 mm
20	T77932	1	O-Ring	-
21	R221776	1	Half Clamp	-
22	19M10060	1	Screw	M8 X 170
23	19M7801	3	Screw	M8 X 60
24	19M7800	2	Screw	M8 X 50
25	R545691	2	Clamp	-
26	RE580061	1	Hydraulic Hose	Brake Valve Return
27	RE582319	1	Hydraulic Hose	-
28	19M7867	1	Screw	M8 X 25
29	R557356	1	Clamp	-
30	19M7913	1	Screw	M8 X 90
31	38H5091	1	Nut	11/16"

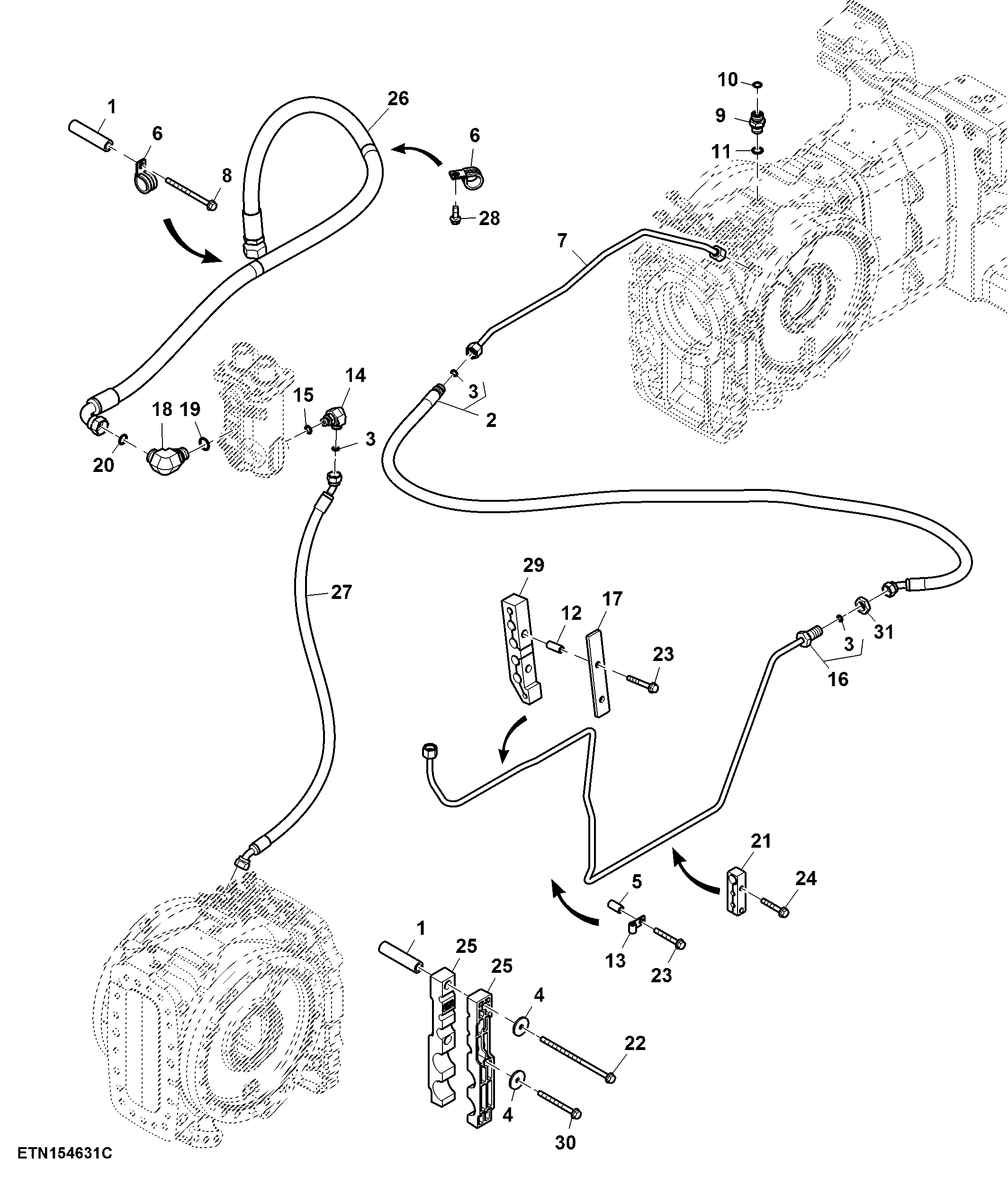

Rear Brake Lines, W/ High Flow SCV (For Scraper) ( - 804100)

Нет текстового описания
