Открытый узел

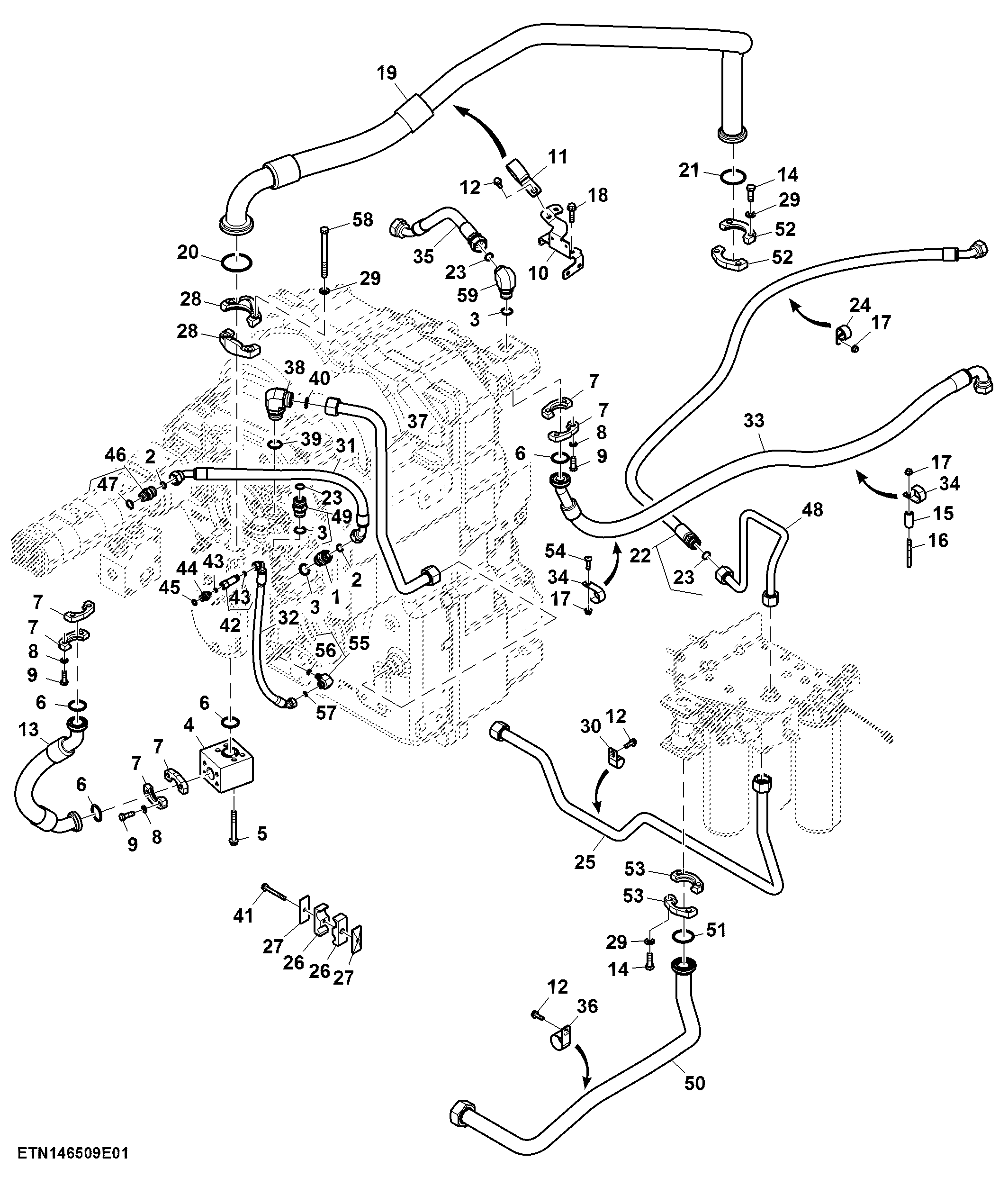

Hydraulic Lines, Standard Flow, W/O PTO (1/2) (800134 - 801464)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5152	1	Adapter Fitting	-
2	T77932	2	O-Ring	-
3	51M7047	3	O-Ring	23.600 X 2.900 mm
4	R552894	1	Manifold	-
5	19M7811	4	Screw	M10 X 90
6	T78393	4	O-Ring	-
7	R29867	6	Flange Fitting	-
8	24M7106	12	Washer	10 X 18 X 2.500 mm
9	19M7662	12	Cap Screw	M10 X 30
10	RE580724	1	Support	-
11	R530587	1	Hose Clamp	-
12	19M7867	3	Screw	M8 X 25
13	RE574890	1	Hydraulic Hose	INCLUDES (2) T78393
14	19M7403	8	Cap Screw	M12 X 35
15	R102944	1	Spacer	-
16	R553326	1	Stud	-
17	14M7298	3	Flange Nut	M8
18	19M7804	1	Screw	M10 X 40
19	RE580926	1	Oil Line	INCLUDES U12331 AND U46457
20	U12331	1	O-Ring	-
21	U46457	1	O-Ring	-
22	RE567487	1	Hydraulic Hose	-
23	T77858	3	O-Ring	-
24	R109479	1	Clamp	-
25	RE567155	1	Oil Line	-
26	R125346	2	Clamp	-
27	R125347	2	Plate	-
28	T195864	2	Flange Fitting	-
29	24M7047	12	Washer	13 X 24 X 2.500 mm
30	R72659	1	Clamp	-
31	RE567471	1	Hydraulic Hose	-
32	RE567175	1	Hydraulic Hose	-
33	RE567488	1	Hydraulic Hose	INCLUDES T78393
34	AH77714	2	Clip	-
35	RE568891	1	Hydraulic Hose	-
36	CB11489177	1	Clamp	-
37	RE576757	1	Oil Line	-
38	38H5020	1	Elbow Fitting	-
39	51M7048	1	O-Ring	29.600 X 2.900 mm
40	T76938	1	O-Ring	-
41	19M7803	1	Screw	M8 X 70
42	RE264764	1	Check Valve	-
43	T77814	2	O-Ring	-
44	38H5011	1	Adapter Fitting	-
45	51M7041	1	O-Ring	11.300 X 2.200 mm
46	38H5004	1	Adapter Fitting	INCLUDES 51M7045
47	51M7045	1	O-Ring	19.300 X 2.200 mm
48	RE567154	1	Line	-
49	38H5005	1	Adapter Fitting	INCLUDES 51M7047
50	RE581160	1	Oil Line	INCLUDES T34248; SUB FOR RE571214 APPL
51	T34248	1	O-Ring	-
52	R37023	2	Flange Fitting	-
53	X51H-24	2	Flange Fitting	-
54	03M7186	1	Bolt	M8 X 30
55	38H5022	1	Elbow Fitting	INCLUDES 51M7040
56	51M7040	1	O-Ring	9.300 X 2.200 mm
57	T77613	1	O-Ring	-
58	19M8061	4	Cap Screw	M12 X 140
59	38H5019	1	Elbow Fitting	-

Hydraulic Lines, Standard Flow, W/O PTO (1/2) (800134 - 801464)
