Открытый узел

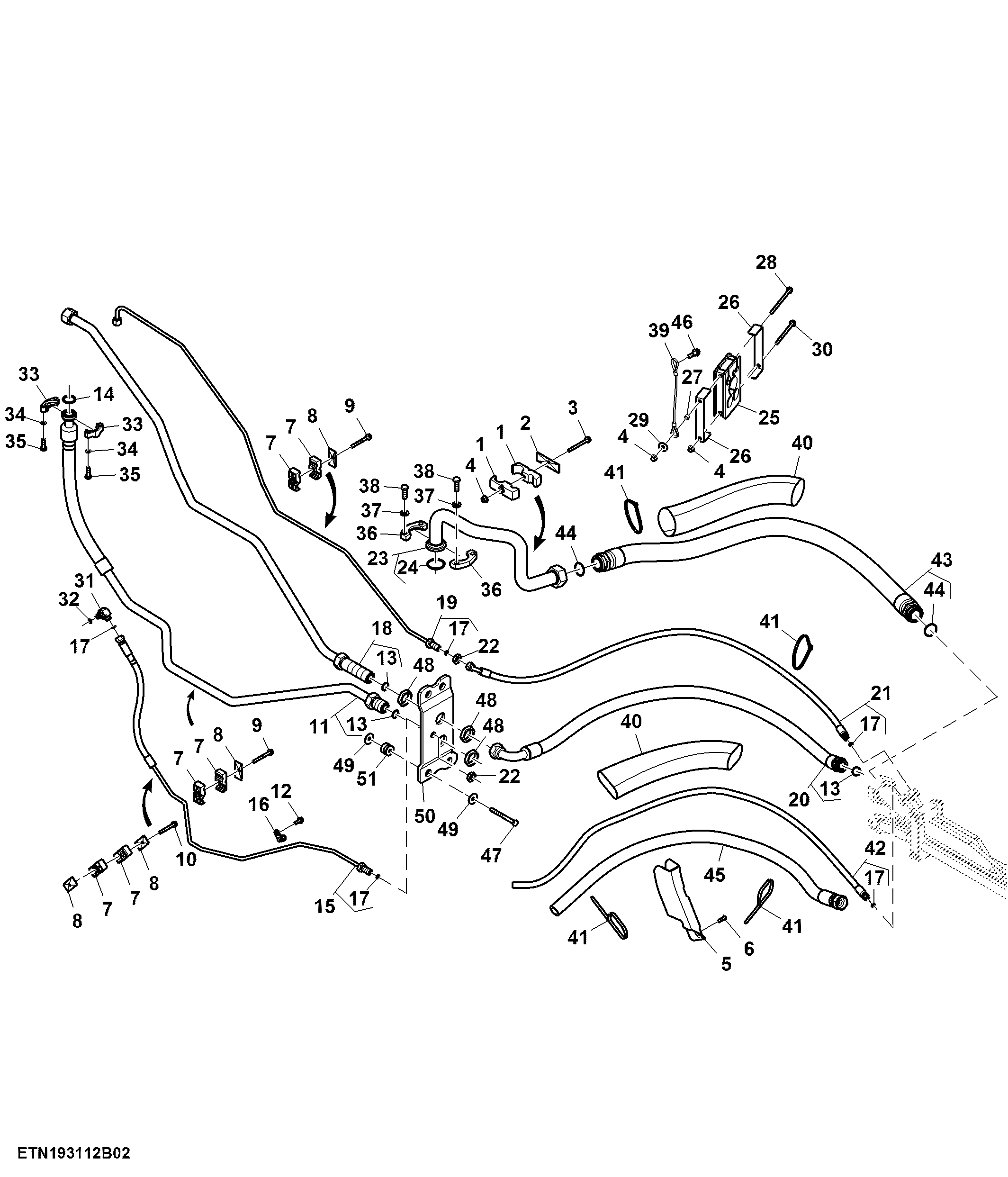

Hydraulic Lines, High Flow, 8 SCV, Double Reduction (2/2) (807001 - 807273)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R342142	2	Block Clamp	-
2	H114901	1	Plate	-
3	19M8039	1	Screw	M8 X 80
4	14M7298	3	Flange Nut	M8
5	R543914	1	Guide	-
6	21M7580	2	Socket Head Screw	M8 X 25
7	R129325	6	Clamp	-
8	H112567	4	Plate	-
9	19M7803	2	Screw	M8 X 70
10	19M7801	1	Screw	M8 X 60
11	RE590122	1	Line	SCV Supply ORDER RE592642; ALSO ORDER RE592804, RE592789,(2) AH230729, (2) 19M8038, R73291, (2) 19M8543 AND 19M7866; INCLUDES T76938 AND T78313
12	19M7866	1	Screw	M8 X 20
13	T76938	3	O-Ring	-
14	T78313	1	O-Ring	-
15	RE591724	1	Line	High Flow Piston Pump ORDER RE592804; ALSO ORDER RE592642, RE592789,(2) AH230729, (2) 19M8038, R73291, (2) 19M8543 AND 19M7866
16	T269643	1	Clamp	-
17	T77613	5	O-Ring	-
18	RE590118	1	Line	-
19	RE580039	1	Oil Line	Front Frame SCV Load Sense
20	RE587405	1	Hydraulic Hose	-
21	RE567489	1	Hydraulic Hose	SCV Load Sense Hose Through Gudgeon
22	38H5091	2	Nut	11/16"
23	RE567130	1	Oil Line	SCV Return
24	T34248	1	O-Ring	-
25	R552360	1	Clamp	-
26	R544978	2	Cover	-
27	28H1513	1	Washer	0.364" X 0.540" X 3/8"
28	19M9915	1	Screw	M8 X 130
29	24H1294	1	Washer	11/32" X 1-1/8" X 1/16"
30	19M8006	1	Screw	M8 X 120
31	38H5022	1	Elbow Fitting	-
32	51M7040	1	O-Ring	9.300 X 2.200 mm
33	H61354	2	Flange Fitting	-
34	24M7106	4	Washer	10 X 18 X 2.500 mm
35	19M7662	4	Cap Screw	M10 X 30
36	X51H-24	2	Flange Fitting	-
37	24M7240	4	Washer	13 X 25 X 3 mm
38	19M7403	4	Cap Screw	M12 X 35
39	RE570861	1	Cable	-
40	R551064	2	Hose Guard	Sleeve For Gudgeon Hoses
41	R76477	4	Tie Band	-
42	RE575169	1	Hydraulic Hose	-
43	RE574609	1	Hydraulic Hose	High Flow Combined SCV Return Hose
44	T78784	2	O-Ring	-
45	RE587428	1	Hydraulic Hose	-
46	R519426	1	Screw	-
47	19M8241	4	Cap Screw	M10 X 100
48	38H5095	3	Nut	1-7/16"
49	24M7101	8	Washer	11 X 34 X 3 mm
50	R565539	1	Bracket	-
51	R565664	4	Isolator	-
