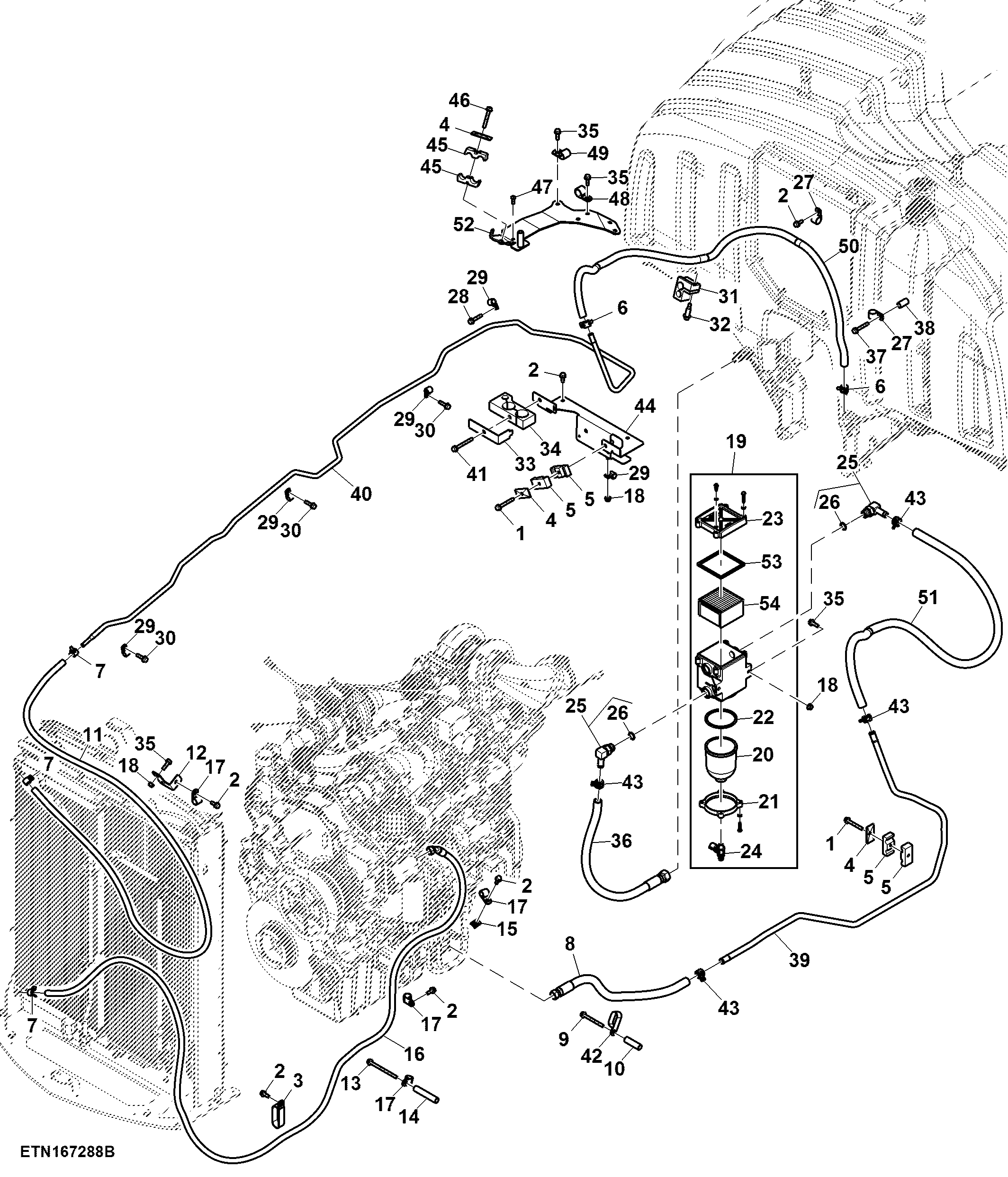

Fuel Line, W/ Water Separator, 13.5 L, FT4 Engine (801465 - 804100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7801	4	Screw	M8 X 60
2	19M7866	7	Screw	M8 X 20
3	AH77884	1	Clip	-
4	H112567	5	Plate	-
5	H141706	8	Clamp	-
6	R184863	2	Hose Clamp	-
7	R202160	3	Clamp	-
8	RE567571	1	Hose	-
9	19M8039	1	Screw	M8 X 80
10	28H3485	1	Bushing	0.493" X 0.675" X 2-1/4"
11	R545763	1	Hose	-
12	RE569545	1	Bracket	-
13	19M7873	1	Screw	M8 X 110
14	28H3464	1	Spacer	0.493" X 0.675" X 3-1/2"
15	L55969	1	Nut	-
16	RE569882	1	Hose	-
17	T76252	4	Clamp	-
18	14M7298	5	Flange Nut	M8
19	RE575968	1	Sediment Bowl	SUB FOR RE242329
20	R281523	1	Bowl	-
21	R281524	1	Ring	-
22	R281527	1	Gasket	-
23	R281529	1	Cover	-
24	R553405	1	Drain Valve	-
25	RE568496	2	Elbow Fitting	-
26	HXE21461	2	O-Ring	-
27	E53830	2	Clamp	-
28	19M7798	1	Screw	M8 X 40
29	R34557	7	Clamp	-
30	19M7868	5	Screw	M8 X 30
31	R554586	1	Block Clamp	-
32	M159158	1	Screw	-
33	R554636	1	Bracket	-
34	R554634	1	Block Clamp	-
35	19M7867	6	Screw	M8 X 25
36	RE579648	1	Hose	SUB FOR RE579646
37	19M7800	1	Screw	M8 X 50
38	28H3387	1	Bushing	0.493" X 0.675" X 1-1/4"
39	R556907	1	Fuel Line	-
40	R561292	1	Fuel Line	SUB FOR R558063
41	19M7803	1	Screw	M8 X 70
42	F122159	1	Clamp	-
43	T184924	4	Hose Clamp	-
44	RE582610	1	Bracket	-
45	R550794	2	Clamp	-
46	19M7979	1	Screw	M8 X 55
47	21M7572	2	Socket Head Screw	M8 X 20
48	T72393	1	Clamp	-
49	T28949	1	Clamp	-
50	R560973	1	Hose	-
51	R560972	1	Hose	-
52	RE584886	1	Bracket	USE WITH R560105
52	RE587397	1	Bracket	USE WITH R543383
53	N378887	1	Gasket	-
54	N378886	1	Fuel Filter	-

Fuel Line, W/ Water Separator, 13.5 L, FT4 Engine (801465 - 804100)
