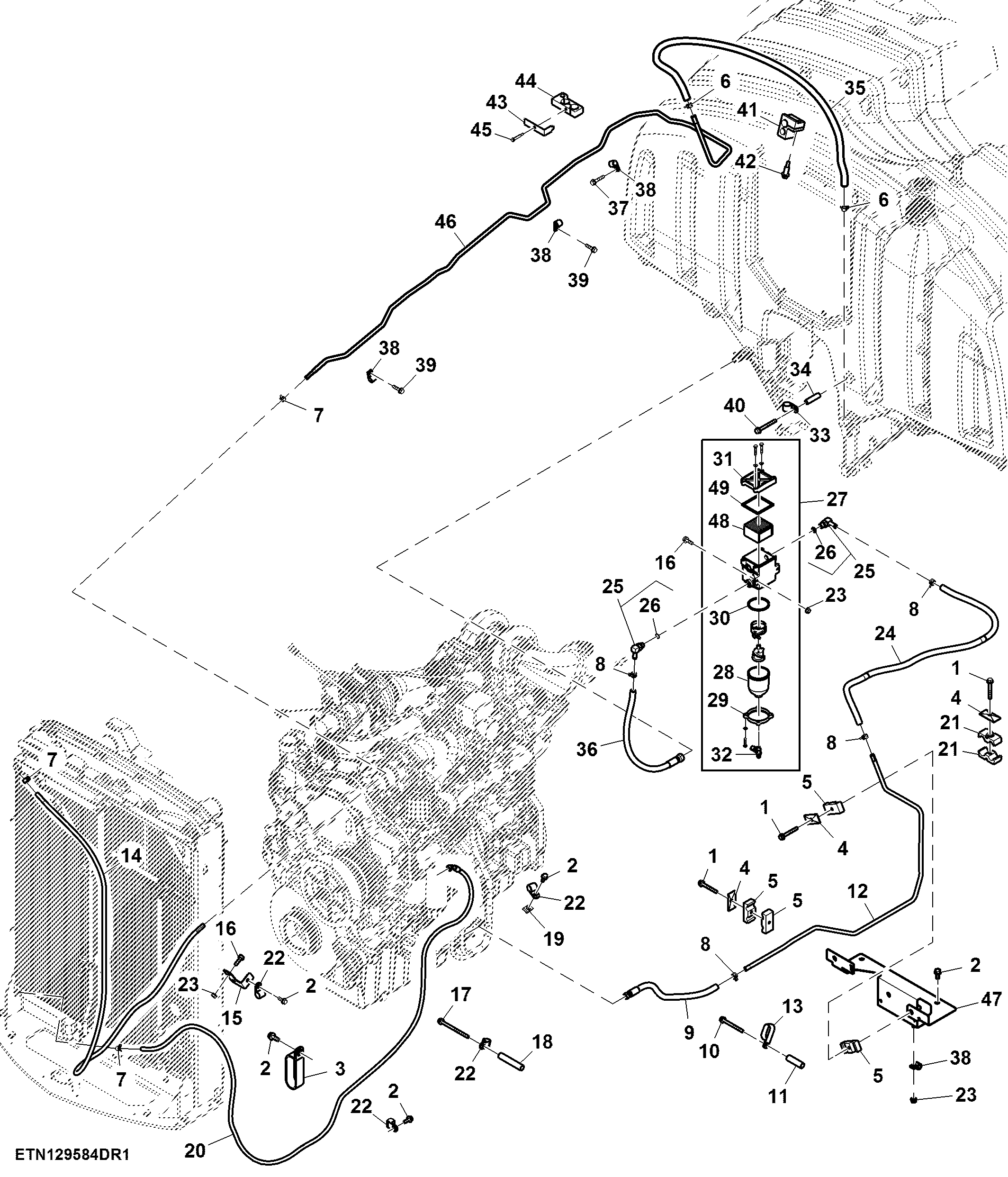

Fuel Line, W/ Water Separator, 13.5 L, FT4 Engine ( - 801464)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7801	6	Screw	M8 X 60
2	19M7866	7	Screw	M8 X 20
3	AH77884	1	Clip	-
4	H112567	6	Plate	-
5	H141706	8	Clamp	-
6	R184863	2	Hose Clamp	-
7	R202160	3	Clamp	-
8	T184924	4	Hose Clamp	-
9	RE567571	1	Hose	-
10	19M8039	1	Screw	M8 X 80
11	28H3485	1	Bushing	0.493" X 0.675" X 2-1/4"
12	R556907	1	Fuel Line	-
13	F122159	1	Clamp	-
14	R545763	1	Hose	-
15	RE569545	1	Bracket	-
16	19M7867	4	Screw	M8 X 25
17	19M7873	1	Screw	M8 X 110
18	28H3464	1	Spacer	0.493" X 0.675" X 3-1/2"
19	L55969	1	Nut	-
20	RE569882	1	Hose	-
21	R550794	4	Clamp	-
22	T76252	4	Clamp	-
23	14M7298	5	Flange Nut	M8
24	R556511	1	Hose	-
25	RE568496	2	Elbow Fitting	-
26	HXE21461	2	O-Ring	-
27	RE575968	1	Sediment Bowl	SUB FOR RE242329
28	R281523	1	Bowl	-
29	R281524	1	Ring	-
30	R281527	1	Gasket	-
31	R281529	1	Cover	-
32	R553405	1	Drain Valve	-
33	E53830	2	Clamp	-
34	28H3387	1	Bushing	0.493" X 0.675" X 1-1/4"
35	R556491	1	Hose	-
36	RE579648	1	Hose	SUB FOR RE579646
36	RE572297	1	Hose	-
37	19M7798	1	Screw	M8 X 40
38	R34557	7	Clamp	-
39	19M7868	5	Screw	M8 X 30
40	19M7800	1	Screw	M8 X 50
41	R554586	1	Block Clamp	-
42	M159158	1	Screw	-
43	R554636	1	Bracket	-
44	R554634	1	Block Clamp	-
45	19M7803	1	Screw	M8 X 70
46	R561292	1	Fuel Line	SUB FOR R558063
47	RE582610	1	Bracket	SUB FOR RE581509
48	N378886	1	Fuel Filter	-
49	N378887	1	Gasket	-

Fuel Line, W/ Water Separator, 13.5 L, FT4 Engine ( - 801464)
