Открытый узел

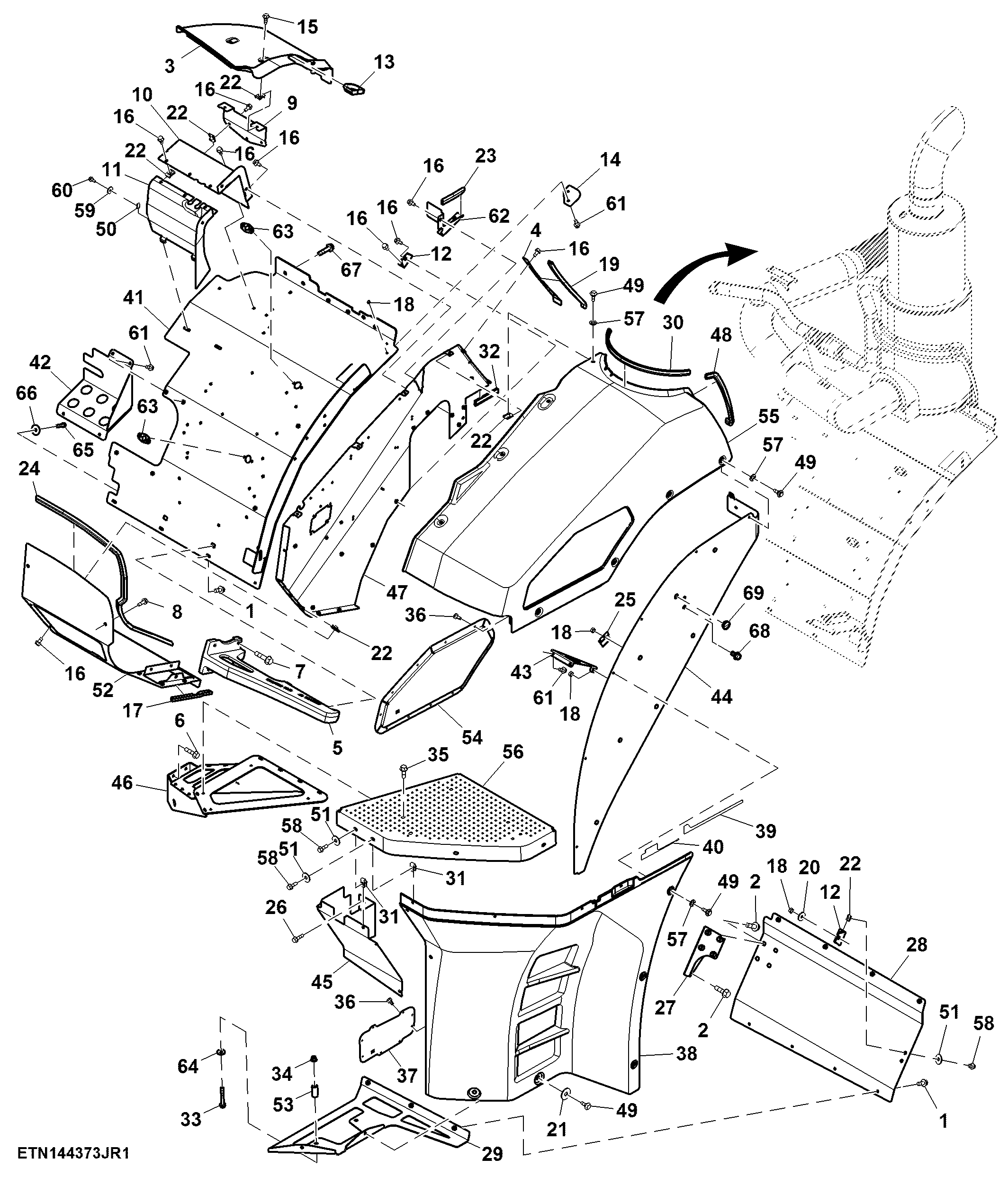

Exhaust System Enclosure, W/O Hydraulic Trailer Brake ( - 801460)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	7	Screw	M10 X 25
2	19M7791	7	Bolt	M12 X 40
3	R544449	1	Shield	-
4	R544457	1	Shield	-
5	R544537	1	Support	-
6	19M7804	4	Screw	M10 X 40
7	19M7818	4	Screw	M12 X 80
8	19M7867	1	Screw	M8 X 25
9	R545827	1	Bracket	-
10	RE569706	1	Shield	-
11	RE595292	1	Shield	SUB FOR RE569707
12	R556068	4	Support	-
13	R545605	1	Sealing Ring	-
14	R550808	1	Plate	-
15	R538617	4	Cap Screw	-
16	19M10489	35	Screw	M8 X 16
17	R551058	1	Isolator	-
18	14M7273	8	Nut	M8
19	R551060	1	Isolator	-
20	24M7024	2	Washer	9 X 28 X 3 mm
21	24M7310	2	Washer	13 X 37 X 3 mm
22	L55969	16	Nut	-
23	R550785	1	Isolator	-
24	R551059	1	Isolator	-
25	R551151	2	Clip	-
26	19M7868	2	Screw	M8 X 30
27	RE571575	1	Bracket	-
28	RE579651	1	Fender	-
29	RE581271	1	Fender	-
30	R551177	1	Isolator	-
31	M123593	5	Lock Nut	-
32	R551257	1	Isolator	-
33	19M7819	2	Screw	M12 X 90
34	14M7401	2	Lock Nut	M12
35	19M9327	4	Screw	M10 X 30
36	R263172	44	Screw	-
37	R544466	4	Screen Shield	-
38	RE567885	1	Shield	-
39	R552337	1	Label	(Protective Wear)
40	R552322	1	Label	(Protective Wear)
41	RE577001	1	Fender	-
42	RE577002	1	Shield	-
43	R552733	2	Bracket	-
44	RE575023	1	Shield	-
45	R554836	1	Shield	-
46	RE581098	1	Support	-
47	RE580764	1	Shield	SUB FOR RE576947
48	R554385	1	Seal	-
49	R552228	16	Bolt	-
50	R151387	5	Nut	-
51	24M7299	6	Washer	10.500 X 30 X 2.500 mm
52	RE580804	1	Heat Shield	-
53	LVU18025	2	Spacer	-
54	R558213	1	Screen Shield	SUB FOR R544465
55	RE577558	1	Panel	-
56	RE574601	1	Step	ORDER RE594943
56	RE594943	1	Step	-
57	R552269	14	Washer	-
58	19M8327	6	Screw	M8 X 25
59	24M7100	5	Washer	6.600 X 22 X 2 mm
60	19M7775	5	Screw	M6 X 16
61	19M7866	10	Screw	M8 X 20
62	RE577770	1	Heat Shield	-
63	RE572798	2	Heat Shield	-
64	24M7226	2	Washer	13 X 35 X 5 mm
65	19M7493	2	Cap Screw	M12 X 40
66	24M7629	2	Washer	12.500 X 45 X 3 mm
67	19M10377	3	Screw	M16 X 65
68	19M10412	2	Screw	(For Europe, CIS, North Africa, Near and Middle East) M10 X 20
69	R550490	1	Plug	(For Europe, CIS, North Africa, Near and Middle East)

Exhaust System Enclosure, W/O Hydraulic Trailer Brake ( - 801460)
