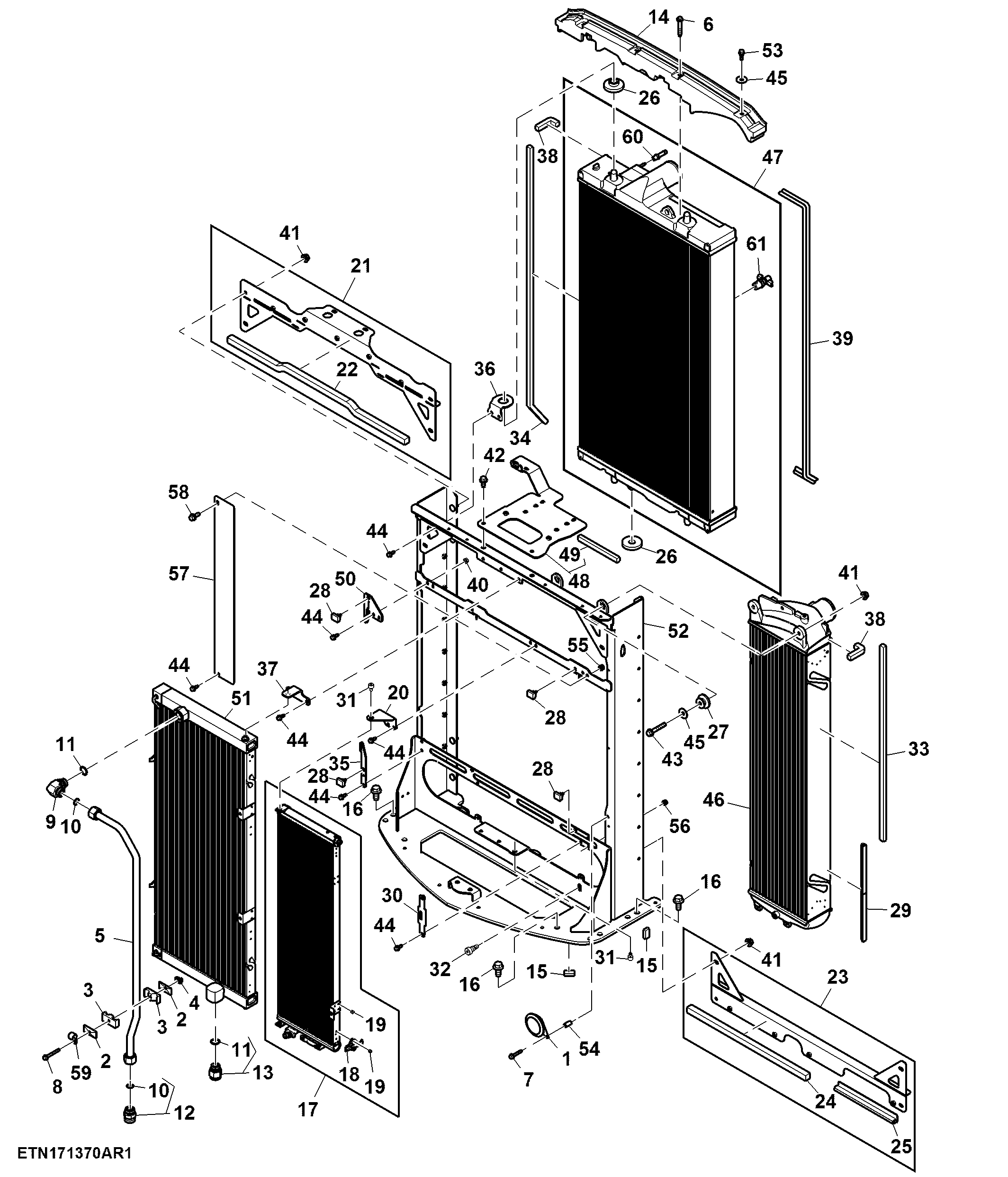

Engine Cooling System, 13.5 L, T3 Engine ( - 807400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL203265	1	Horn	-
2	H112567	4	Plate	-
3	H114897	4	Clamp	-
4	M84971	2	Nut	-
5	RE333825	1	Oil Line	-
6	R250832	3	Screw	-
7	19M7799	1	Screw	M8 X 45
8	19M7802	2	Screw	M8 X 65
9	38H5020	1	Elbow Fitting	-
10	T76938	2	O-Ring	-
11	51M7048	2	O-Ring	29.600 X 2.900 mm
12	62M1019	1	Fitting	-
13	62M1024	1	Adapter Fitting	-
14	RE297136	1	Seal	-
15	R342171	4	Isolator	-
16	19M7843	6	Screw	M16 X 35
17	RE297792	1	Vapor Condenser	-
18	RE252364	2	Latch	-
19	H85233	8	Rivet	-
20	RE333989	1	Bracket	-
21	RE338869	1	Brace	-
22	R338870	1	Isolator	-
23	RE338871	1	Brace	-
24	R338872	1	Seal	-
25	R338874	1	Isolator	-
26	R252436	4	Bushing	-
27	R316094	2	Grommet	-
28	R316106	4	Bumper	-
29	R316107	1	Seal	-
30	R333981	1	Bracket	-
31	R334505	2	Bolt	-
32	R334506	1	Bolt	-
33	R334508	1	Seal	-
34	R334509	1	Isolator	-
35	R334513	1	Latch	-
36	R334517	2	Bracket	-
37	R334756	1	Bracket	-
38	R338875	2	Isolator	-
39	R341191	1	Seal	-
40	14M7298	2	Flange Nut	M8
41	14M7299	12	Flange Nut	M12
42	19M7788	4	Screw	M12 X 25
43	19M7817	2	Screw	M12 X 70
44	19M7866	14	Screw	M8 X 20
45	24M7180	2	Washer	13 X 37 X 3 mm
46	R556118	1	Aftercooler	SUB FOR R333982
47	RE343930	1	Radiator	-
48	RE334518	1	Bracket	-
49	R334621	1	Isolator	-
50	R343659	1	Bracket	-
51	RE579260	1	Oil Cooler	SUB FOR RE566087
52	RE573814	1	Frame	-
53	H169568	1	Screw	-
54	28H3390	1	Spacer	0.364" X 0.540" X 1"
55	14M7517	1	Lock Nut	M10
56	14M7426	1	Lock Nut	M8
57	R560987	1	Plate	-
58	19M7785	1	Screw	M10 X 25
59	E53830	1	Clamp	-
60	RE323287	1	Fitting	-
61	AT13740	1	Drain Valve	-

Engine Cooling System, 13.5 L, T3 Engine ( - 807400)

Нет текстового описания
